آموزش برق صنعتی از صفر؛ راهنمای جامع ورود به دنیای اتوماسیون و قدرت

آیا تا به حال به این فکر کرده‌اید که کارخانه‌های بزرگ چگونه بدون توقف فعالیت می‌کنند؟ پشت پرده تمام خطوط تولید مکانیزه، ربات‌های هوشمند و دستگاه‌های غول‌پیکر صنعتی، سیستم‌های پیچیده و دقیق «برق صنعتی» نهفته است. برق صنعتی در واقع قلب تپنده صنعت مدرن است که وظیفه توزیع انرژی، کنترل دقیق ماشین‌آلات و تضمین ایمنی عملیات تولیدی را بر عهده دارد.

برق صنعتی چیست؟

در یک تعریف ساده، برق صنعتی به مجموعه تجهیزات، مدارها و سیستم‌هایی گفته می‌شود که برای انتقال و کنترل انرژی الکتریکی در مقیاس‌های بزرگ (مانند کارگاه‌ها، کارخانه‌ها و سایت‌های تولیدی) استفاده می‌شود. برخلاف برق ساختمان که بیشتر با روشنایی و وسایل رفاهی سروکار دارد، برق صنعتی با توان‌های بالا، موتورهای الکتریکی قدرتمند، تابلوهای فرمان پیچیده و سیستم‌های اتوماسیون (PLC) سر و کار دارد.

چرا یادگیری برق صنعتی یک ضرورت است؟

در عصر حاضر که صنایع به سمت اتوماسیون و هوشمندسازی حرکت می‌کنند، تقاضا برای تکنسین‌ها و مهندسان مسلط به برق صنعتی بیش از هر زمان دیگری است. یادگیری این مهارت نه تنها به معنای امنیت شغلی در صنایع مختلف است، بلکه کلیدی برای ورود به حوزه‌های جذاب و پردرآمدی مانند:

• اتوماسیون صنعتی و رباتیک
• نگهداری و تعمیرات (نت) خطوط تولید
• طراحی و مونتاژ تابلوهای برق
• مدیریت انرژی در کارخانجات

هدف این مقاله چیست؟

هدف ما در این سری مقالات آموزشی، ارائه یک نقشه راه گام‌به‌گام و جامع است. ما از مفاهیم پایه‌ای شروع کرده و تا مباحث پیشرفته مانند برنامه‌نویسی PLC و عیب‌یابی سیستم‌های پیچیده پیش خواهیم رفت. این محتوا به گونه‌ای طراحی شده است که هم برای دانشجویان رشته برق، هم برای کارآموزان فنی و هم برای تکنسین‌های علاقه‌مند به ارتقای مهارت، کاربردی و مفید باشد.

مفاهیم پایه برق صنعتی؛ پیش‌نیازهای حیاتی برای موفقیت در حوزه قدرت

قبل از اینکه دست به آچار شوید یا نقشه‌های پیچیده تابلو برق را ترسیم کنید، باید درک عمیقی از پارامترهای الکتریکی داشته باشید. در برق صنعتی، خطاهای کوچک می‌توانند منجر به خسارات مالی سنگین یا حوادث جبران‌ناپذیر شوند؛ بنابراین، درک دقیق مفاهیم زیر اولین قدم برای هر متخصص است.

۱. ولتاژ (Voltage) – فشار الکتریکی:

ولتاژ یا اختلاف پتانسیل الکتریکی، همان نیرویی است که باعث جاری شدن جریان الکتریکی در مدار می‌شود. در محیط‌های صنعتی، ما با سطوح ولتاژی متفاوتی سروکار داریم؛ از ولتاژهای کنترل (مانند ۲۴ ولت DC برای سیستم‌های PLC) تا ولتاژهای قدرت (مانند ۴۰۰ ولت سه فاز برای موتورهای صنعتی). همیشه به یاد داشته باشید که در صنعت، ایمنی در کار با ولتاژهای بالا حرف اول را می‌زند.

۲. جریان (Current) – رگ‌های حیاتی صنعت:

جریان الکتریکی نشان‌دهنده شدت حرکت بارها در هادی است. در برق صنعتی، انتخاب صحیح کابل‌ها بر اساس «آمپر» مصرفی دستگاه‌ها یکی از کلیدی‌ترین مهارت‌هاست. اگر جریان عبوری از کابل بیش از ظرفیت آن باشد، منجر به حرارت بیش از حد و در نهایت آتش‌سوزی خواهد شد.

۳. توان الکتریکی (Electric Power) و ضریب توان (Power Factor):

در صنعت، هدف ما تحویل توان مناسب به بار (مانند یک الکتروموتور) است. توان به دو دسته «توان اکتیو» (توان واقعی که کار انجام می‌دهد) و «توان راکتیو» (توان مورد نیاز برای ایجاد میدان مغناطیسی) تقسیم می‌شود.

• ضریب توان (Cos φ): یکی از مهم‌ترین چالش‌های برق صنعتی، مدیریت ضریب توان است. ضریب توان پایین به معنای هدررفت انرژی و جریمه‌های سنگین اداره برق برای کارخانجات است.

۴. جریان متناوب (AC) در مقابل جریان مستقیم (DC):

• جریان متناوب (AC): در صنعت، سیستم‌های سه فاز AC به دلیل سهولت در انتقال انرژی در فواصل طولانی و توانایی راه‌اندازی آسان موتورهای القایی، استاندارد اصلی محسوب می‌شوند.
• جریان مستقیم (DC): این جریان در سیستم‌های کنترلی، سنسورها، درایوهای سرعت متغیر و برخی ماشین‌آلات خاص نقش کلیدی ایفا می‌کند.

۵. قانون اهم و محاسبات مدار:

فرمول طلایی $$V = I \times R$$V=I×R (ولتاژ = جریان × مقاومت) هنوز هم مهم‌ترین ابزار شماست. در هر مدار صنعتی، شما باید بتوانید قبل از نصب هر قطعه، جریان مصرفی را محاسبه کنید تا از انتخاب تجهیزات حفاظتی (مانند فیوزها و بی‌‌متال‌ها) اطمینان حاصل کنید.

چرا درک این مفاهیم مهم است؟

بسیاری از تکنسین‌ها به جای درک عمیق “چرا”، فقط به حفظ کردن روش‌های نصب می‌پردازند. اما در هنگام عیب‌یابی (Troubleshooting)، کسی موفق است که بداند اگر ولتاژ افت کرد یا جریان غیرعادی بالا رفت، چه اتفاقی در فیزیک مدار در حال رخ دادن است.

تجهیزات اصلی در سیستم‌های برق صنعتی

در این قسمت، شما با مهم‌ترین تجهیزات و ابزارهای مورد استفاده در سیستم‌های برق صنعتی آشنا می‌شوید. فهم درست و درست استفاده کردن از این تجهیزات، کلید موفقیت در نصب، بهره‌برداری و نگهداری سیستم‌های برقی است.

ترانسفورماتورها

ترانسفورماتورها نقش حیاتی در انتقال و توزیع برق دارند. این تجهیزات، ولتاژ را بین دو مدار در قالب امپدانس تغییر می‌دهند، تا بتوانند توان مورد نیاز در سطح ولتاژ مناسب را فراهم کنند. در صنعت، معمولاً از ترانسفورماتورهای قدرت و اندازه‌ها و انواع مختلف برای کسب‌وکارهای متفاوت استفاده می‌شود.

کلیدها و کلیدهای اتوماتیک

کلیدها وظیفه قطع و وصل جریان در مدارهای برق را برعهده دارند. در محیط‌های صنعتی، کلیدهای اتوماتیک (Circuit Breaker) برای حفاظت در برابر اضافه‌بار و اتصال کوتاه، نقش حیاتی دارند. این تجهیزات علاوه بر خاموش و روشن کردن مدار، قابلیت قطع سریع در شرایط اضطراری را دارند.

کنتاکتورها و رله‌ها

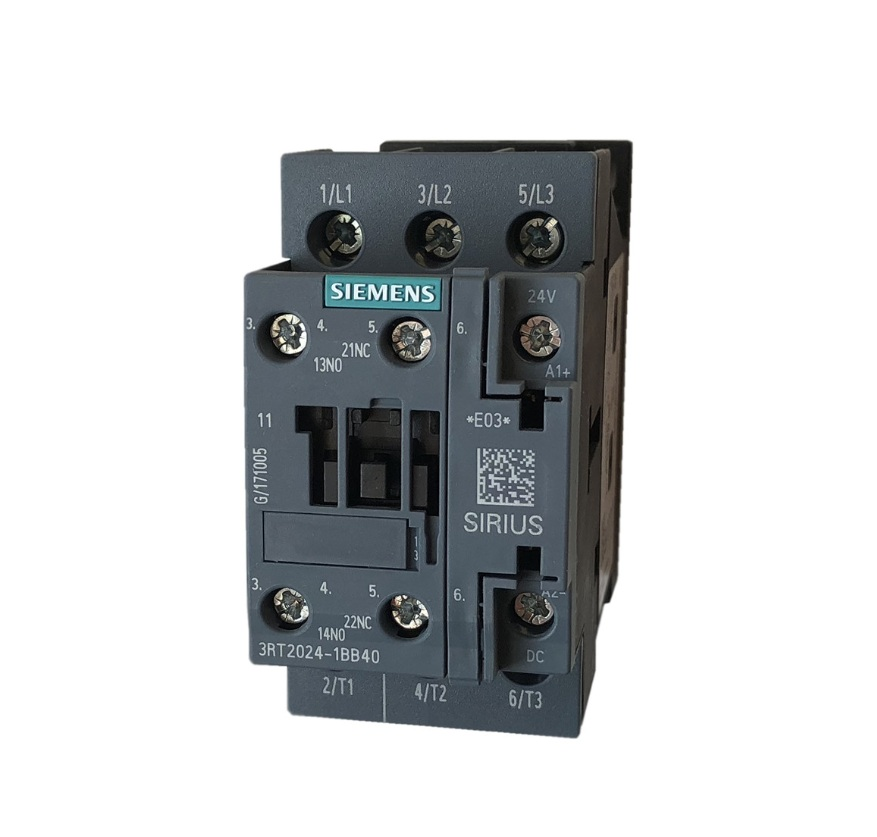

کنتاکتورها، کلیدهای الکتریکی پرکاربرد در کنترل موتورهای بزرگ و مدارهای قدرت هستند. با تحریک کردن فایل سیم‌پیچ، این دستگاه‌ها مدار قدرت را کنترل می‌کنند. در کنار آن، رله‌های کنترل دما، فشار و سایر پارامترهای فنی، نقش فرمان‌های دقیقی را ایفا می‌کنند و سیستم‌های امنیتی را شکل می‌دهند.

فیوزها و وسایل حفاظتی

فیوزها، محافظ‌های ساده ولی بسیار حیاتی در هر سیستم برقی هستند که در صورت عبور جریان بیش از حد، مدار را قطع می‌کنند و از آسیب‌دیدن تجهیزات جلوگیری می‌نمایند. استفاده صحیح از فیوزهای مناسب، یکی از پایه‌های طراحی سیستم‌های امن است.

تابلوهای برق

تابلوهای برق، محیطی مرکزی برای نصب تجهیزات کنترل و قدرت هستند. آن‌ها باید به اندازه کافی مقاوم و عایق‌بندی شده باشند و دسترسی آسان برای تعمیر و نگهداری را فراهم کنند. در طراحی تابلو، نکات مربوط به ایمنی و رعایت استانداردهای جهانی بسیار مهم است.

مدارهای قدرت و کنترل در صنعت

آموزش برق صنعتی: راهنمای جامع تفاوت مدار قدرت و مدار فرمان

در دنیای پیچیده برق صنعتی، شناخت دقیق اجزا و عملکرد سیستم‌ها کلید ورود به بازار کار و موفقیت حرفه‌ای است. یکی از مفاهیم بنیادی که هر مهندس یا تکنسین برق صنعتی باید به طور کامل بر آن مسلط باشد، تفاوت و ارتباط بین مدارهای قدرت و مدارهای کنترلی (فرمان) است. این بخش از آموزش برق صنعتی، به زبانی ساده و کاربردی، این تمایز حیاتی را برای شما روشن می‌سازد.

چرا تفکیک مدارهای قدرت و فرمان در برق صنعتی اهمیت دارد؟

سیستم‌های اتوماسیون صنعتی از دو بخش اصلی تغذیه و کنترل تشکیل شده‌اند. مدارهای قدرت مسئول تامین و انتقال انرژی لازم برای راه‌اندازی تجهیزات پرمصرف هستند، در حالی که مدارهای فرمان، منطق و هوشمندی این سیستم‌ها را پیاده‌سازی می‌کنند. درک این تمایز نه تنها به افزایش ایمنی و بهبود کارایی سیستم کمک می‌کند، بلکه روند عیب‌یابی سریع‌تر را نیز تسهیل می‌نماید.

مدار قدرت در برق صنعتی چیست؟ (Power Circuit)

• عملکرد: انتقال مستقیم انرژی الکتریکی از منبع (مانند ترانسفورماتور یا ژنراتور) به مصرف‌کننده‌های اصلی.
• مصرف‌کننده‌ها: شامل انواع الکتروموتورهای سه‌فاز، هیترها، پمپ‌ها، سیستم‌های روشنایی پرقدرت و سایر تجهیزات نیازمند توان بالا.
• ویژگی‌ها:
• ولتاژ و جریان بالا: این مدارها با سطوح ولتاژ صنعتی (مثلاً ۳ فاز ۴۰۰ ولت) و جریان‌های قابل توجه (از چند آمپر تا هزاران آمپر) سروکار دارند.
• تجهیزات کلیدی: کابل‌های قدرت با سطح مقطع بالا، کلیدهای اتوماتیک (Circuit Breakers)، کنتاکتورهای قدرت، فیوزهای فشار قوی و متوسط، و تجهیزات حفاظت موتور.
• اهمیت: قلب تپنده هر سیستم صنعتی که انرژی لازم برای تولید و حرکت را فراهم می‌کند.

مدار کنترلی یا فرمان در برق صنعتی چیست؟ (Control Circuit)

• عملکرد: این مدار به عنوان “مغز” سیستم عمل کرده و دستورات لازم را برای راه‌اندازی، توقف، تغییر وضعیت و حفاظت تجهیزات در مدار قدرت صادر می‌کند.
• تجهیزات هوشمند: شامل انواع رله‌ها، کنتاکت‌های کمکی، سنسورها (مانند سنسور دما، فشار، سطح)، شاسی‌های استارت و استاپ، تایمرها، لیمیت سوئیچ‌ها و در نهایت، قلب تپنده اتوماسیون مدرن یعنی PLC (Programmable Logic Controller).
• ویژگی‌ها:
• ولتاژ و جریان پایین: معمولاً با ولتاژهای ایمن‌تر (مانند ۲۴ ولت DC یا ۲۲۰ ولت AC) و جریان‌های بسیار کم (میلی‌آمپر) کار می‌کند.
• منطق و دقت: وظیفه پیاده‌سازی الگوریتم‌های کنترلی، نظارت بر پارامترهای فرآیند و اتخاذ تصمیمات لحظه‌ای را بر عهده دارد.

مثال کاربردی برای درک بهتر:

تصور کنید می‌خواهیم یک الکتروموتور سه‌فاز را با استفاده از دو دکمه فشاری (شاسی استارت و استاپ) کنترل کنیم:

• مدار قدرت: شامل کابل‌های سه‌فاز متصل به موتور، یک کنتاکتور قدرت که با تحریک بوبینش، برق را به موتور می‌رساند، و فیوزهای حفاظتی است.
• مدار فرمان: شامل دکمه استاپ (معمولاً بسته)، دکمه استارت (معمولاً باز)، بوبین کنتاکتور قدرت، و یک کنتاکت کمکی از همان کنتاکتور برای ایجاد حالت “خودنگهدار” (Self-holding) است. وقتی دکمه استارت فشرده می‌شود، یک سیگنال به بوبین کنتاکتور ارسال شده، کنتاکتور قدرت وصل شده و موتور شروع به کار می‌کند. با برداشتن دست از روی دکمه استارت، کنتاکت کمکی، مدار را فعال نگه می‌دارد تا زمانی که دکمه استاپ فشرده شود.

نکات کلیدی در مورد مدارهای قدرت و فرمان:

• ایمنی: جداسازی فیزیکی و الکتریکی این دو مدار، احتمال خطر برق‌گرفتگی و آسیب به تجهیزات حساس کنترلی را به حداقل می‌رساند.
• کارایی: ولتاژ پایین در مدار فرمان امکان استفاده از تجهیزات دقیق و سنسورهای حساس را فراهم می‌کند.
• نگهداری و تعمیرات: درک ساختار تفکیک شده، عیب‌یابی را بسیار ساده‌تر کرده و زمان از کار افتادگی (Downtime) خط تولید را کاهش می‌دهد.

الکتروموتورهای صنعتی؛ قلب تپنده خطوط تولید

در سیستم‌های برق صنعتی، الکتروموتورها نقشی غیرقابل انکار دارند. این تجهیزات انرژی الکتریکی را به انرژی مکانیکی تبدیل می‌کنند و تقریباً در تمامی صنایع، از پمپ‌های آب گرفته تا نوار نقاله‌های بزرگ و دستگاه‌های پرس، حضور دارند. شناخت دقیق انواع، نحوه عملکرد و روش‌های راه‌اندازی الکتروموتورها، یکی از مهارت‌های کلیدی برای هر متخصص برق صنعتی است.

الکتروموتور چیست و چگونه کار می‌کند؟

اساس کار الکتروموتورها بر پایه قانون القای الکترومغناطیسی استوار است. زمانی که جریان الکتریکی از سیم‌پیچ‌های داخل موتور عبور می‌کند، میدان مغناطیسی ایجاد شده که باعث ایجاد نیروی گشتاور و در نهایت چرخش شفت موتور می‌شود. در صنعت، بیشتر از الکتروموتورهای القایی (Induction Motors) استفاده می‌شود که به دلیل سادگی ساختار، استحکام بالا و هزینه‌ی پایین، محبوبیت زیادی دارند.

دسته‌بندی اصلی الکتروموتورهای صنعتی

۱. الکتروموتورهای جریان متناوب (AC):

این موتورها در دو نوع تک‌فاز و سه‌فاز تولید می‌شوند. در کاربردهای صنعتی سنگین، موتورهای سه‌فاز (به دلیل گشتاور بالاتر و عملکرد روان‌تر) گزینه اصلی هستند. الکتروموتورهای قفس سنجابی (Squirrel Cage) معروف‌ترین نوع در این دسته هستند.

۲. الکتروموتورهای جریان مستقیم (DC):

با وجود گسترش موتورهای AC، موتورهای DC هنوز در کاربردهایی که نیاز به کنترل دقیق سرعت و گشتاور در سرعت‌های پایین دارند (مانند برخی دستگاه‌های چاپ یا ماشین‌آلات دقیق)، جایگاه ویژه‌ای دارند.

۳. سرووموتورها و استپ‌موتورها:

این موتورها که در دسته الکتروموتورهای دقیق قرار می‌گیرند، در سیستم‌های اتوماسیون پیشرفته و ماشین‌آلات CNC کاربرد دارند و امکان کنترل بسیار دقیق موقعیت و سرعت را فراهم می‌کنند.

نکات حیاتی در انتخاب و نصب الکتروموتور

برای اینکه بتوانید در یک پروژه صنعتی بهترین موتور را انتخاب کنید، باید پارامترهای زیر را به دقت بررسی نمایید:

• توان نامی (Power Rating): بر اساس اسب بخار (HP) یا کیلووات (KW) تعیین می‌شود و باید با بارِ دستگاه متناسب باشد.
• سرعت نامی (RPM): تعداد دور در دقیقه که موتور در شرایط بار نامی تولید می‌کند.
• درجه حفاظت (IP Rating): نشان‌دهنده مقاومت موتور در برابر نفوذ گرد و غبار و رطوبت. (مثلاً IP55 برای محیط‌های صنعتی معمولی مناسب است).
• روش خنک‌کاری: الکتروموتورها بر اساس شرایط محیطی ممکن است به سیستم‌های خنک‌کننده (مانند فن داخلی یا خارجی) نیاز داشته باشند.

روش‌های راه‌اندازی الکتروموتور؛ از استارت مستقیم تا درایوهای فرکانس متغیر

راه‌اندازی موتورهای بزرگ صنعتی چالش‌های خاص خود را دارد، به‌ویژه جریان راه‌اندازی اولیه که می‌تواند چندین برابر جریان نامی باشد. روش‌های اصلی عبارتند از:

• راه‌اندازی مستقیم (DOL): ساده‌ترین روش که برای موتورهای کوچک استفاده می‌شود.
• راه‌اندازی ستاره-مثلث (Star-Delta): روشی متداول برای کاهش جریان راه‌اندازی در موتورهای سه‌فاز.
• سافت‌استارتر (Soft Starter): استفاده از تجهیزات الکترونیکی برای افزایش تدریجی ولتاژ و کاهش تنش‌های مکانیکی.
• اینورتر یا VFD (Variable Frequency Drive): مدرن‌ترین و بهینه‌ترین روش که علاوه بر کنترل نرم راه‌اندازی، امکان کنترل دقیق سرعت و کاهش چشمگیر مصرف انرژی را فراهم می‌کند.

اهمیت سرویس و نگهداری الکتروموتورها

برای جلوگیری از خرابی‌های ناگهانی و توقف خط تولید، انجام سرویس‌های دوره‌ای شامل بررسی لرزش‌ها، اندازه‌گیری دمای بدنه، بررسی اتصالات الکتریکی و روانکاری بلبرینگ‌ها ضروری است. یک تکنسین برق صنعتی ماهر، همیشه قبل از بروز فاجعه، نشانه‌های خرابی موتور را شناسایی می‌کند.

درایو فرکانس متغیر (VFD)؛ کلید کنترل سرعت و بهینه‌سازی انرژی در صنعت

در دنیای رقابتی امروز، بهینه‌سازی مصرف انرژی و افزایش دقت در کنترل فرآیندهای صنعتی، دیگر یک مزیت نیست، بلکه یک ضرورت است. درایو فرکانس متغیر (Variable Frequency Drive – VFD)، که با نام‌های اینورتر (Inverter) یا کنترل‌کننده سرعت الکترونیکی (Electronic Speed Controller – ESC) نیز شناخته می‌شود، یکی از کلیدی‌ترین فناوری‌ها برای دستیابی به این اهداف است. این ابزار قدرتمند، امکان کنترل دقیق سرعت الکتروموتورهای AC را فراهم کرده و مزایای چشمگیری را به ارمغان می‌آورد.

VFD چیست و چگونه کار می‌کند؟ (مکانیسم عملکرد)

یک درایو VFD در واقع یک منبع تغذیه با فرکانس و ولتاژ متغیر است که مستقیماً به الکتروموتور AC متصل می‌شود. فرآیند کار آن را می‌توان به سه مرحله اصلی تقسیم کرد:

۱. یکسوسازی (Rectification): ابتدا، برق AC ورودی (مثلاً ۵۰ یا ۶۰ هرتز) توسط پل دیودی درون VFD به جریان DC تبدیل می‌شود.

2. فیلتر کردن (Filtering): جریان DC حاصل، توسط خازن‌های بزرگ فیلتر شده تا به یک ولتاژ DC پایدار و بدون ریپل (Ripple) تبدیل گردد.
3. اینورتر (Inversion): در نهایت، مدار اینورتر (که معمولاً از ترانزیستورهای IGBT استفاده می‌کند) این ولتاژ DC را دوباره به برق AC تبدیل می‌کند، اما این بار با فرکانس و ولتاژ قابل تنظیم. با تغییر فرکانس خروجی، سرعت چرخش الکتروموتور نیز مستقیماً تغییر می‌کند. (رابطه تقریبی: سرعت موتور با فرکانس نسبت مستقیم دارد).

چرا استفاده از VFD در صنعت ضروری است؟ (مزایای کلیدی)

استفاده از VFDها مزایای متعددی را به همراه دارد که آن‌ها را به گزینه‌ای ایده‌آل برای کنترل موتورهای صنعتی تبدیل کرده است:

• کنترل دقیق سرعت: مهم‌ترین مزیت VFD، قابلیت تنظیم دقیق سرعت موتور است. این امر امکان انطباق فرآیند با نیازهای متغیر تولید، افزایش کیفیت محصول و جلوگیری از هدررفت را فراهم می‌کند.
• بهینه‌سازی مصرف انرژی: کاهش سرعت موتور (به‌ویژه در بارهای فن و پمپ که رابطه مکعبی بین سرعت و توان مصرفی وجود دارد)، منجر به صرفه‌جویی قابل توجهی در مصرف برق می‌شود. برای مثال، کاهش ۲۰% سرعت یک فن، می‌تواند تا ۵۰% مصرف انرژی را کاهش دهد.
• کاهش جریان راه‌اندازی: VFDها با راه‌اندازی نرم موتور (Soft Start)، جریان هجومی اولیه را به شدت کاهش می‌دهند. این امر باعث کاهش تنش بر روی شبکه برق، کابل‌ها، و خود موتور شده و عمر مفید تجهیزات را افزایش می‌دهد.
• کاهش استهلاک مکانیکی: راه‌اندازی و توقف نرم موتور، از وارد آمدن ضربه و تنش ناگهانی به سیستم‌های مکانیکی (مانند گیربکس‌ها، کوپلینگ‌ها و تسمه‌ها) جلوگیری کرده و نیاز به تعمیرات را کاهش می‌دهد.
• قابلیت‌های کنترلی پیشرفته: بسیاری از VFDها امکان برنامه‌ریزی، اجرای توابع کنترلی پیچیده، ارتباط با سیستم‌های SCADA و PLC، و همچنین مانیتورینگ پارامترهای موتور و درایو را فراهم می‌کنند.

کاربردهای رایج VFD در صنایع مختلف

• سیستم‌های تهویه مطبوع (HVAC): کنترل سرعت فن‌ها و پمپ‌های هواساز و چیلرها برای تنظیم دقیق دما و رطوبت و صرفه‌جویی در انرژی.
• صنایع پتروشیمی و نفت و گاز: کنترل پمپ‌ها، کمپرسورها و فن‌ها در فرآیندهای تولید.
• صنایع فولاد و معادن: کنترل نوار نقاله‌ها، بالابرها، و ماشین‌آلات پرس.
• صنایع غذایی و دارویی: کنترل میکسرها، کانوایرها، و تجهیزات بسته‌بندی.
• مدیریت آب و فاضلاب: کنترل پمپ‌های آب‌رسانی و فاضلاب برای حفظ فشار و دبی مورد نیاز.

نکات مهم در انتخاب و نصب VFD

• توان و جریان نامی: VFD باید متناسب با توان و جریان نامی موتور انتخاب شود.
• شرایط محیطی: درجه حفاظت (IP) و محدوده دمایی کارکرد VFD باید با محیط نصب مطابقت داشته باشد.
• نوع بار: VFDها برای بارهای مختلف (مانند فن/پمپ، بار متوسط، بار سنگین) بهینه‌سازی شده‌اند؛ انتخاب صحیح نوع بار، عملکرد و عمر درایو را بهبود می‌بخشد.
• نصب صحیح: رعایت دستورالعمل‌های سازنده برای کابل‌کشی، ارتینگ (Grounding)، و فاصله‌گذاری از سایر تجهیزات الکتریکی برای جلوگیری از نویز و تداخل الکترومغناطیسی (EMI) حیاتی است.

آینده در دستان VFD

با توجه به اهمیت روزافزون بهره‌وری انرژی و نیاز به اتوماسیون هوشمندتر، نقش VFDها در صنایع مختلف همچنان پررنگ‌تر خواهد شد. این تکنولوژی نه تنها به کاهش هزینه‌های عملیاتی کمک می‌کند، بلکه امکان نوآوری و ارتقاء فرآیندهای تولید را نیز فراهم می‌آورد.

کنترل‌کننده‌های منطقی برنامه‌پذیر (PLC)؛ مغز متفکر سیستم‌های اتوماسیون

اگر الکتروموتورها را «عضلات» یک کارخانه بدانیم، سیستم‌های PLC یا همان Programmable Logic Controller، بدون شک «مغز» آن هستند. پیش از ظهور PLCها، سیستم‌های کنترل صنعتی بر پایه رله‌های الکترومکانیکی و تایمرهای حجیم بودند که تغییر در فرآیند تولید را بسیار دشوار و زمان‌بر می‌کرد. امروزه، PLCها انقلابی در مدیریت، سرعت و دقت فرآیندهای صنعتی ایجاد کرده‌اند.

PLC چیست و چرا در صنعت جایگزین سیستم‌های سنتی شد؟

PLC یک کامپیوتر دیجیتال صنعتی است که برای محیط‌های سخت و خشن صنعتی طراحی شده است. این دستگاه به صورت مداوم ورودی‌ها (از سنسورها، کلیدها، و تجهیزات اندازه‌گیری) را دریافت می‌کند، آن‌ها را بر اساس منطق برنامه‌ریزی شده پردازش می‌کند و خروجی‌ها (مانند روشن کردن موتورها، باز و بسته کردن شیرهای برقی، یا نمایشگرها) را کنترل می‌نماید.

مزیت اصلی PLCها نسبت به سیستم‌های رله‌ای قدیمی، «برنامه‌پذیری» آن‌هاست. به جای تغییر در سیم‌کشی‌های فیزیکی، تنها کافی است برنامه داخلی PLC را اصلاح کنید تا عملکرد کل خط تولید تغییر کند. این ویژگی باعث انعطاف‌پذیری فوق‌العاده و صرفه‌جویی در زمان و هزینه‌های تعمیر و نگهداری می‌شود.

ساختار داخلی و اجزای اصلی یک سیستم PLC

یک سیستم PLC معمولاً از بخش‌های زیر تشکیل شده است:

۱. واحد پردازش مرکزی (CPU): مغز پردازشگر PLC که برنامه کاربر را اجرا می‌کند، داده‌ها را تحلیل کرده و تصمیم می‌گیرد.

۲. ماژول‌های ورودی (Input Modules): سیگنال‌های دیجیتال (مثل کلیدها و سنسورهای مجاورتی) یا سیگنال‌های آنالوگ (مثل سنسورهای دما یا فشار) را از محیط بیرون دریافت و به زبان دیجیتال تبدیل می‌کنند.

۳. ماژول‌های خروجی (Output Modules): دستورات CPU را به سیگنال‌های الکتریکی تبدیل کرده و به تجهیزات نهایی (مانند کنتاکتورها، شیرهای برقی، اینورترها و غیره) ارسال می‌کنند.

۴. منبع تغذیه (Power Supply): ولتاژ مورد نیاز برای عملکرد CPU و ماژول‌ها را فراهم می‌کند.

۵. محیط برنامه‌نویسی: نرم‌افزاری که مهندس برق از طریق آن، منطق کنترل فرآیند را برای PLC تعریف می‌کند.

زبان‌های برنامه‌نویسی PLC؛ چگونه با ماشین صحبت کنیم؟

PLCها با زبان‌های استانداردی برنامه‌نویسی می‌شوند که محبوب‌ترین آن‌ها عبارتند از:

• Ladder Diagram (LD): پرطرفدارترین زبان که شباهت زیادی به نقشه مدار فرمان رله‌ای دارد و برای تکنیسین‌های برق بسیار ملموس است.
• Function Block Diagram (FBD): استفاده از بلوک‌های تابعی که برای نمایش منطق پیچیده عالی است.
• Structured Text (ST): شبیه به زبان‌های برنامه‌نویسی متنی (مانند C یا Pascal) که برای محاسبات پیچیده و الگوریتم‌های سنگین کاربرد دارد.

چرا یادگیری PLC برای یک متخصص برق صنعتی ضروری است؟

• ارتقای شغلی: امروزه اکثر کارخانجات به دنبال متخصصانی هستند که هم در زمینه برق قدرت (سیم‌کشی، تابلو برق، الکتروموتورها) تجربه داشته باشند و هم بتوانند سیستم‌های کنترلی (PLC) را عیب‌یابی و برنامه‌نویسی کنند.
• عیب‌یابی سریع: تسلط به PLC به شما اجازه می‌دهد در صورت بروز مشکل در خط تولید، به سرعت محل دقیق خطا (سنسور معیوب، مشکل در شبکه ارتباطی یا خطای برنامه) را پیدا کنید.
• هوشمندسازی سیستم‌ها: شما قادر خواهید بود سیستم‌هایی طراحی کنید که خودکار کار کنند، داده‌های تولید را گزارش دهند و ایمنی تجهیزات را به حداکثر برسانند.

نقش PLC در ارتباط با درایو (VFD) و تجهیزات ابزار دقیق

یکی از جذاب‌ترین بخش‌های کار با PLC، نحوه ارتباط آن با سایر تجهیزات است. به عنوان مثال، PLC می‌تواند با استفاده از پروتکل‌های ارتباطی (مثل Modbus یا Profibus)، سرعت یک درایو (VFD) را بسته به میزان فشار مخزن یا دمای کوره به صورت لحظه‌ای تغییر دهد. این هم‌افزایی بین قدرت (موتور)، کنترل (PLC) و ابزار دقیق (سنسورها)، دنیای شگفت‌انگیز «اتوماسیون صنعتی» را می‌سازد.

ایمنی در برق صنعتی؛ استانداردهای حفاظت از جان و تجهیزات

در برق صنعتی، مهارت فنی بدون رعایت اصول ایمنی هیچ ارزشی ندارد. محیط‌های صنعتی به دلیل وجود ولتاژهای بالا، جریان‌های شدید، رطوبت، گرد و غبار و ماشین‌آلات دوار، پتانسیل بالایی برای حوادث خطرناک دارند. یک متخصص برق صنعتی نه تنها باید تجهیزات را راه‌اندازی کند، بلکه باید «ایمن‌سازی» محیط کار را به عنوان اولویت اول در نظر بگیرد.

اهمیت سیستم ارتینگ (Earthing) یا اتصال زمین

سیستم ارتینگ پایه و اساس ایمنی الکتریکی است. هدف اصلی از ایجاد اتصال زمین، انتقال جریان‌های ناخواسته (مانند جریان‌های اتصال کوتاه یا نشت الکتریکی) به زمین است تا از برق‌گرفتگی افراد و آسیب به تجهیزات جلوگیری شود.

• مزایای ارتینگ: جلوگیری از افزایش پتانسیل ولتاژ روی بدنه دستگاه‌ها، دفع صاعقه و تخلیه الکتریسیته ساکن، و فراهم کردن مسیر بازگشت ایمن برای جریان‌های خطا جهت عملکرد صحیح تجهیزات حفاظتی.

تجهیزات حفاظتی؛ اولین خط دفاعی

برای حفاظت از مدارها و افراد، از تجهیزات متنوعی استفاده می‌شود که هرکدام وظیفه خاصی دارند:

۱. کلید محافظ جان (RCD/RCCB): این کلیدها جریان رفت و برگشت را مقایسه می‌کنند. اگر کوچکترین نشتی جریان (مثلاً از بدن انسان به زمین) حس شود، در کسری از ثانیه مدار را قطع می‌کنند. وجود این کلید در تابلوهای توزیع صنعتی الزامی است.

۲. فیوزها و کلیدهای مینیاتوری (MCB): برای حفاظت مدار در برابر «اضافه‌بار» (Overload) و «اتصال کوتاه» (Short Circuit) طراحی شده‌اند. انتخاب صحیح منحنی قطع (B, C, D) بر اساس نوع بار مصرفی (موتوری یا روشنایی) حیاتی است.

۳. کلیدهای حرارتی (MPCB): به طور اختصاصی برای حفاظت از الکتروموتورها در برابر اضافه‌بار طراحی شده‌اند. این کلیدها با مدل‌سازی گرمایی موتور، از سوختن سیم‌پیچی‌ها در اثر کارکرد طولانی‌مدت با جریان بیش از حد جلوگیری می‌کنند.

۴. بی‌متال (Overload Relay): ابزاری اقتصادی برای حفاظت حرارتی موتورها که معمولاً همراه با کنتاکتور استفاده می‌شود.

قوانین طلایی برای کار ایمن در برق صنعتی

• روش LOTO (Lockout/Tagout): قبل از هرگونه تعمیرات، منبع تغذیه باید قطع، قفل شده و با نصب کارت مخصوص (تگ) مشخص شود تا فرد دیگری به‌طور تصادفی دستگاه را روشن نکند.
• استفاده از تجهیزات حفاظت فردی (PPE): استفاده از دستکش‌های عایق برق، کفش‌های کار با زیره عایق، عینک محافظ و کلاه ایمنی در محیط‌های صنعتی غیرقابل‌مذاکره است.
• تست عدم وجود ولتاژ: هرگز نباید صرفاً به خاموش بودن کلید اعتماد کرد. همیشه پیش از شروع کار، با یک ولت‌متر یا فازمتر استاندارد، نبود برق در ترمینال‌ها را تأیید کنید.
• پرهیز از کار در شرایط نامساعد: کار با تجهیزات برقی در شرایط خیس یا محیط‌های با رطوبت بسیار بالا بدون تجهیزات حفاظتی خاص، ممنوع است.

نگهداری پیشگیرانه و بازرسی دوره‌ای

ایمنی یک فعالیت یک‌باره نیست. بررسی دوره‌ای اتصالات (سفت کردن ترمینال‌ها برای جلوگیری از جرقه)، چک کردن وضعیت کابل‌ها از نظر پوسیدگی، اندازه‌گیری مقاومت چاه ارت، و تمیز نگه داشتن تابلوهای برق از گرد و غبار (که می‌تواند باعث جرقه و آتش‌سوزی شود)، از وظایف اصلی تیم نگهداری و تعمیرات است.

نتیجه‌گیری پایانی این سلسله مباحث

از مقدمات برق صنعتی تا درایوها و PLCها، همه این تجهیزات برای خدمت به تولید و رفاه انسان طراحی شده‌اند. اما در نهایت، این دانش و «فرهنگ ایمنی» شماست که تضمین می‌کند این فرآیندها به صورت پایدار و بدون حادثه به کار خود ادامه دهند. یک متخصص برق صنعتی موفق کسی است که همواره در حال یادگیری تکنولوژی‌های جدید باشد و در عین حال، به استانداردهای ایمنی به چشم یک اصل مقدس نگاه کند.
