اگر یک کنتاکتور را فقط از بیرون ببینیم، شاید یک قطعه پلاستیکی با چند ترمینال و یک قسمت متحرک به نظر برسد؛ اما همین قطعه ساده، مجموعهای از اجزای الکترومغناطیسی، مکانیکی و الکتریکی است که باید در کسری از ثانیه با یکدیگر هماهنگ شوند. وقتی فرمان وصل صادر میشود، سیمپیچ میدان مغناطیسی ایجاد میکند، هسته متحرک را میکشد، مجموعه مکانیکی حرکت میکند، کنتاکتهای قدرت به یکدیگر میرسند و مدار بار برقرار میشود. با قطع فرمان نیز همین فرآیند در جهت عکس اتفاق میافتد.
به همین دلیل، شناخت کنتاکتور فقط به دانستن نام ترمینالهای A1 و A2 یا L1، L2 و L3 محدود نمیشود. اگر بخواهیم واقعاً بفهمیم چرا یک کنتاکتور داغ میکند، چرا صدای وزوز میدهد، چرا کنتاکتهای آن جوش میخورند، چرا بوبین میسوزد یا چرا بعد از چند ماه کار کردن ناگهان از مدار خارج میشود، باید آن را از داخل بشناسیم.
در این مقاله قرار است یک کنتاکتور را مانند یک دستگاه مهندسی باز کنیم و بخشبهبخش ببینیم داخل آن چه میگذرد. مبنای فنی بحث، کنتاکتورهای الکترومکانیکی مورد استفاده در مدارهای صنعتی است؛ تجهیزاتی که در استاندارد IEC 60947-4-1 برای کنتاکتورها و راهاندازهای موتور مورد توجه قرار میگیرند. نسخه فعلی این استاندارد، IEC 60947-4-1:2023، با اصلاحیه منتشرشده در مارس 2026 نیز بهروزرسانی شده است.

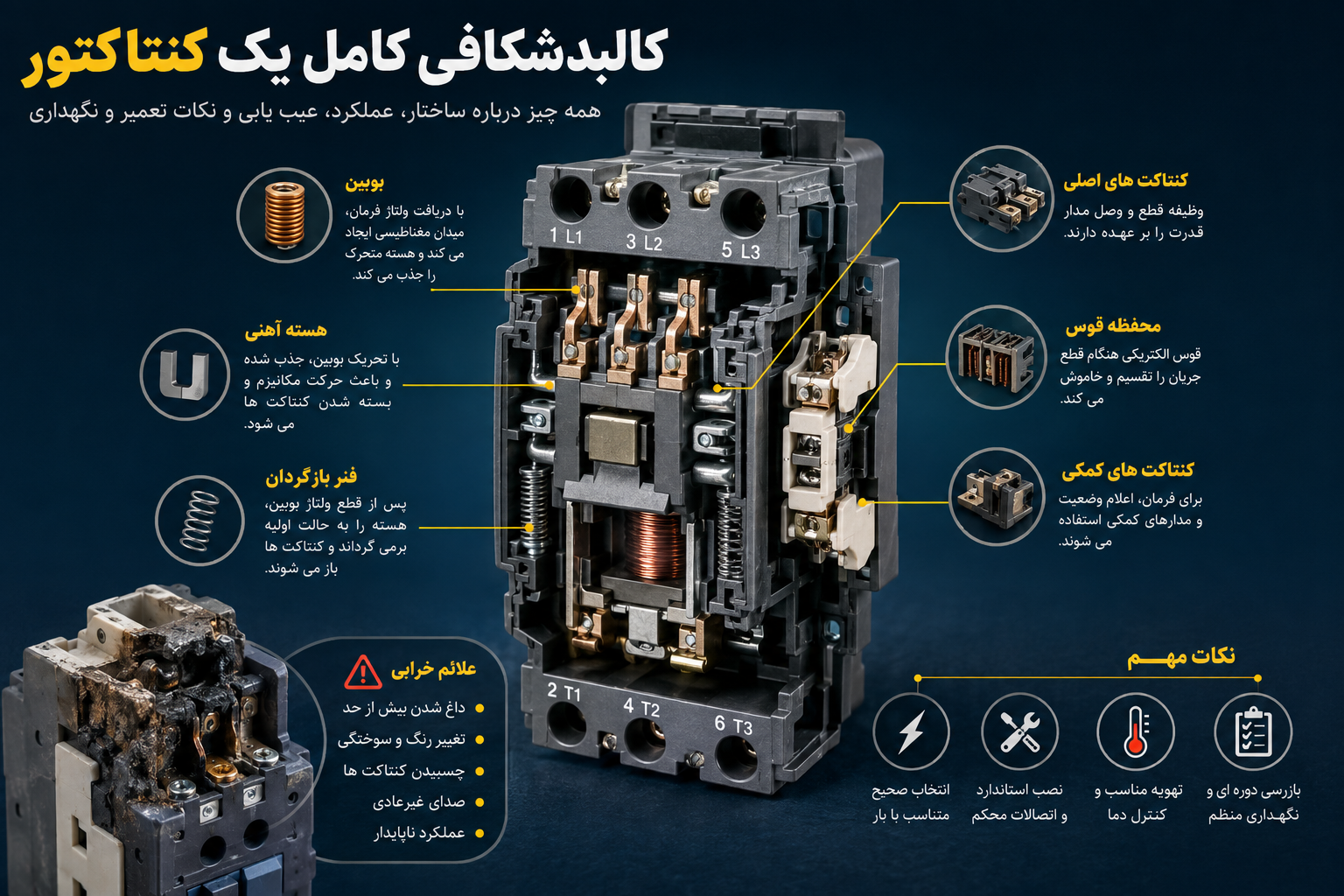

کنتاکتور از چه قسمتهایی ساخته شده است؟
برای شروع بهتر است کنتاکتور را به چند مجموعه اصلی تقسیم کنیم. در یک کنتاکتور معمولی، سه بخش بسیار مهم یعنی سیستم کنتاکتها، سیستم الکترومغناطیسی و بدنه عایق را داریم؛ اما وقتی دقیقتر به ساختار آن نگاه کنیم، اجزای بیشتری مانند کنتاکتهای اصلی، کنتاکتهای کمکی، بوبین، هسته ثابت و متحرک، فنرها، مکانیزم انتقال حرکت، محفظه خاموشکننده قوس و ترمینالها نیز دیده میشوند.
این اجزا جدا از یکدیگر کار نمیکنند. در واقع عملکرد صحیح کنتاکتور نتیجه همکاری دقیق تمام این قسمتهاست. برای مثال ممکن است کنتاکت اصلی کاملاً سالم باشد، اما اگر بوبین نتواند نیروی مغناطیسی کافی ایجاد کند، کنتاکت بهدرستی بسته نمیشود. یا ممکن است بوبین سالم باشد، اما هسته متحرک به علت آلودگی یا آسیب مکانیکی حرکت مناسبی نداشته باشد. حتی یک اتصال شل در ترمینال میتواند باعث افزایش مقاومت اتصال، ایجاد حرارت و در نهایت آسیب به کنتاکتور شود.
در بسیاری از کنتاکتورهای صنعتی، مدار قدرت و مدار فرمان از یکدیگر جدا هستند. مدار قدرت همان بخشی است که جریان اصلی بار، برای مثال جریان موتور سهفاز، از آن عبور میکند. در مقابل، مدار فرمان وظیفه دارد به بوبین دستور وصل یا قطع بدهد. این تفکیک یکی از مهمترین ویژگیهایی است که باعث شده کنتاکتور به یکی از پرکاربردترین تجهیزات کنترل موتور و مدارهای قدرت تبدیل شود. شرکتهایی مانند زیمنس، اشنایدر و ABB نیز در خانوادههای مختلف کنتاکتور خود از همین منطق عملکرد استفاده میکنند، هرچند طراحی مکانیکی و الکترونیکی مدلهای مختلف با یکدیگر تفاوت دارد.
بوبین؛ مغز فرمانپذیر کنتاکتور
یکی از اولین قسمتهایی که هنگام کالبدشکافی کنتاکتور باید سراغ آن برویم، بوبین یا Coil است. بوبین در ظاهر ممکن است تنها یک سیمپیچ ساده به نظر برسد، اما نقش آن در عملکرد کنتاکتور حیاتی است.
وقتی ولتاژ مناسب به دو سر بوبین، معمولاً A1 و A2، اعمال میشود، جریان از سیمپیچ عبور میکند و میدان مغناطیسی به وجود میآورد. این میدان مغناطیسی نیرویی ایجاد میکند که سیستم متحرک کنتاکتور را به سمت هسته ثابت میکشد. حرکت ایجادشده سپس به کنتاکتهای قدرت و کمکی منتقل میشود.
در نتیجه، بوبین مستقیماً جریان موتور را قطع و وصل نمیکند؛ بلکه انرژی الکتریکی مدار فرمان را به نیروی مغناطیسی و سپس حرکت مکانیکی تبدیل میکند.
این نکته ساده، یکی از مهمترین نکات در عیبیابی کنتاکتور است.
فرض کنید روی یک کنتاکتور بوبین 220 تا 240 ولت AC نصب شده باشد و شما به اشتباه ولتاژ بسیار بالاتر یا پایینتر به آن اعمال کنید. در هر دو حالت ممکن است مشکل ایجاد شود، اما مکانیزم خرابی یکسان نیست. ولتاژ نامناسب، افت ولتاژ، کیفیت پایین تغذیه یا قطع و وصلهای غیرعادی مدار فرمان میتوانند روی عملکرد بوبین و سیستم مغناطیسی اثر بگذارند.
از طرف دیگر، بوبین فقط یک سیمپیچ نیست که بتوان سلامت آن را با یک نگاه تشخیص داد. وضعیت عایق سیمپیچ، مقاومت الکتریکی، دمای کاری و نحوه تغذیه آن اهمیت دارد.
در برخی کنتاکتورهای جدید، طراحی مدار تحریک بوبین نیز بسیار پیشرفتهتر از کنتاکتورهای قدیمی است. حتی استاندارد IEC 60947-4-1:2023 در اصلاحات خود روش اندازهگیری توان مصرفی الکترومگنت را نیز مورد توجه قرار داده است.
هسته مغناطیسی؛ جایی که برق به حرکت تبدیل میشود
بوبین به تنهایی نمیتواند کنتاکتهای قدرت را جابهجا کند. میدان مغناطیسی ایجادشده باید به یک مدار مغناطیسی مناسب منتقل شود و اینجا هسته وارد داستان میشود.
سیستم مغناطیسی کنتاکتور معمولاً از بخش ثابت و بخش متحرک تشکیل میشود. هنگامی که بوبین تحریک میشود، شار مغناطیسی ایجادشده باعث جذب هسته متحرک به سمت هسته ثابت میشود.
حرکت هسته متحرک، همان حرکت مکانیکیای است که در نهایت باعث بستهشدن کنتاکتهای قدرت میشود.
اگر هنگام کار کنتاکتور صدای غیرعادی مانند وزوز یا لرزش مداوم شنیده شود، یکی از قسمتهایی که باید بررسی شود همین سیستم مغناطیسی است. بستهنشدن کامل هسته، آلودگی سطوح هسته، مشکلات تغذیه بوبین یا خرابی اجزای مکانیکی میتوانند باعث شوند هسته به شکل صحیح در وضعیت جذبشده قرار نگیرد.
در یک کنتاکتور سالم، حرکت باید سریع و مشخص باشد. زمانی که فرمان وصل صادر میشود، کنتاکتور نباید برای مدت طولانی در حالت لرزش و تقتق باقی بماند.
یکی از اشتباهات رایج این است که هر صدای کنتاکتور را طبیعی فرض کنیم. صدای بسیار کوتاه هنگام عملکردن مکانیزم میتواند طبیعی باشد، اما وزوز مداوم، لرزش شدید یا قطع و وصل مکانیکی نشانهای است که باید جدی گرفته شود.
کنتاکتهای اصلی؛ جایی که جریان واقعی عبور میکند
حالا به مهمترین بخش مدار قدرت میرسیم: کنتاکتهای اصلی.
در یک کنتاکتور سهفاز معمولی، سه مسیر اصلی برای عبور جریان وجود دارد. ترمینالهای ورودی معمولاً با L1، L2 و L3 و ترمینالهای خروجی با T1، T2 و T3 مشخص میشوند. در برخی طراحیها و محصولات ممکن است نحوه شمارهگذاری متفاوت باشد، اما مفهوم کلی همان است: ورودی از شبکه و خروجی به سمت بار یا موتور میرود.
کنتاکت اصلی از دو بخش تشکیل میشود: بخش ثابت و بخش متحرک. وقتی بوبین فعال میشود، بخش متحرک به سمت بخش ثابت حرکت کرده و دو سطح تماس به یکدیگر میرسند. با قطع بوبین، فنر و مکانیزم برگشت، کنتاکت را از وضعیت بسته خارج میکنند.
اما اینجا یک نکته بسیار مهم وجود دارد: کنتاکت اصلی صرفاً یک قطعه فلزی برای اتصال دو سیم نیست.
این قطعه باید جریان را با حداقل افت ولتاژ عبور دهد، تعداد زیادی سیکل قطع و وصل را تحمل کند و در لحظه قطع جریان، با پدیده قوس الکتریکی مقابله کند.
به همین دلیل جنس، شکل، فشار تماس و طراحی سطح کنتاکت اهمیت زیادی دارد.
وقتی دو کنتاکت به یکدیگر نزدیک میشوند، جریان برقرار میشود؛ اما هنگام بازشدن کنتاکتها، بهخصوص در بارهای القایی مانند موتور، شرایط پیچیدهتر میشود. انرژی ذخیرهشده در مدار باعث میشود جریان فوراً به صفر نرسد و امکان ایجاد قوس الکتریکی بین دو سطح تماس به وجود بیاید.
همین قوس یکی از اصلیترین عوامل فرسایش کنتاکتهاست.
در نتیجه، هر بار که کنتاکتور موتور را روشن و خاموش میکند، کنتاکتهای آن یک فرآیند مکانیکی و الکتریکی ساده را پشت سر نمیگذارند؛ بلکه درگیر نیرو، حرارت، جریان، قوس الکتریکی و فرسایش سطحی هستند.
به همین دلیل است که عمر مکانیکی و عمر الکتریکی کنتاکتور را نباید یکی دانست. برای نمونه، زیمنس برای برخی کنتاکتورهای SIRIUS عمر مکانیکی در حد میلیونها سیکل اعلام میکند، در حالی که عمر الکتریکی کنتاکتها به عواملی مانند نوع بار، رده مصرف، ولتاژ و جریان کاری وابسته است.
چرا کنتاکتها سیاه میشوند؟
اگر یک کنتاکتور کارکرده را باز کنید، ممکن است روی کنتاکتها تغییر رنگ، سیاهی، خوردگی یا آثار سوختگی مشاهده کنید.
این وضعیت لزوماً به یک علت واحد مربوط نیست.
عبور جریان باعث ایجاد تلفات و گرما در محل تماس میشود. قطع جریان نیز میتواند باعث ایجاد قوس شود. تکرار این فرآیند در طول زمان، سطح کنتاکت را تغییر میدهد.
اگر شرایط کاری از محدوده طراحی کنتاکتور خارج شود، این فرسایش میتواند بسیار سریعتر اتفاق بیفتد.
برای مثال، انتخاب کنتاکتور بر اساس آمپراژ اسمی بدون توجه به نوع بار یکی از اشتباهات مهم است. جریان یک بار مقاومتی با جریان راهاندازی و شرایط قطع و وصل یک موتور یکسان نیست. به همین دلیل در انتخاب کنتاکتور باید علاوه بر جریان، نوع بار و رده کاربرد نیز بررسی شود. راهنمای انتخاب اشنایدر نیز روی مشخصکردن جریان، ولتاژ و رده کاری مانند AC-1 و AC-3 تأکید میکند.
پس اگر یک کنتاکتور برای یک موتور انتخاب میکنید، صرفاً این سؤال که «چند آمپر است؟» کافی نیست.
باید بپرسید:
این کنتاکتور برای چه نوع باری استفاده میشود؟
موتور چه توانی دارد؟
ولتاژ شبکه چقدر است؟
جریان کاری واقعی چقدر است؟
تعداد دفعات قطع و وصل چقدر است؟
شرایط راهاندازی چگونه است؟
و کنتاکتور در چه رده مصرفی قرار دارد؟
همین جزئیات است که تفاوت بین انتخاب مهندسی و انتخاب صرفاً بر اساس یک عدد آمپراژ را مشخص میکند.
فنرها؛ قطعاتی که کمتر دیده میشوند اما حیاتیاند
یکی از قسمتهایی که معمولاً هنگام صحبت درباره کنتاکتور فراموش میشود، فنرها هستند.
در نگاه اول فنر یک قطعه ساده است؛ اما در عملکرد کنتاکتور نقش بسیار مهمی دارد. هنگامی که بوبین از مدار خارج میشود، سیستم باید به سرعت به وضعیت اولیه برگردد. این بازگشت توسط نیروی مکانیکی فنرها و طراحی مکانیزم انجام میشود.
فنر همچنین میتواند در ایجاد فشار مناسب بین کنتاکتها نقش داشته باشد.
اگر فشار تماس کافی نباشد، مقاومت محل تماس افزایش پیدا میکند. افزایش مقاومت یعنی افزایش تلفات و تولید حرارت.
از طرف دیگر، اگر مکانیزم برگشت درست عمل نکند، ممکن است کنتاکتها بهطور کامل از یکدیگر جدا نشوند یا عملکرد کنتاکتور با تأخیر و ناپایداری همراه شود.
بنابراین هنگام کالبدشکافی یک کنتاکتور فرسوده، نباید فقط کنتاکتهای سوخته را نگاه کرد. گاهی ریشه مشکل در مکانیزم حرکتی، فنر یا مجموعه انتقال نیرو قرار دارد.
کنتاکتهای کمکی؛ کوچک اما بسیار مهم
اگر کنتاکتهای اصلی برای عبور جریان بار طراحی شدهاند، کنتاکتهای کمکی معمولاً برای انجام وظایف کنترلی و سیگنالدهی استفاده میشوند.
این کنتاکتها میتوانند در مدار فرمان برای خودنگهدار، اینترلاک، ارسال وضعیت به PLC، روشنکردن چراغ سیگنال یا هماهنگکردن چند تجهیز با یکدیگر استفاده شوند.
برای مثال در یک مدار راهاندازی موتور، ممکن است بعد از فشار دادن شستی Start، بوبین کنتاکتور فعال شود. سپس یک کنتاکت کمکی NO موازی با شستی Start قرار داشته باشد تا مسیر فرمان را حفظ کند. در این حالت کنتاکتور بعد از رها کردن شستی همچنان در حالت وصل باقی میماند.
این همان چیزی است که در مدارهای صنعتی با عنوان خودنگهدار یا Seal-in شناخته میشود.
کنتاکتهای کمکی معمولاً با شمارههایی مانند 13-14 برای NO و 21-22 برای NC مشخص میشوند، هرچند شمارهگذاری بسته به استاندارد و سازنده باید از روی نقشه یا مشخصات همان تجهیز بررسی شود. در مستندات کنتاکتورهای زیمنس نیز نمونههایی از کنتاکتهای کمکی NO و NC در ساختار کنتاکتور دیده میشود.
نکته جالب این است که خرابی یک کنتاکتور همیشه به معنای خرابشدن مدار قدرت نیست. ممکن است موتور بدون مشکل روشن شود، اما یک کنتاکت کمکی خراب باعث شود PLC وضعیت کنتاکتور را اشتباه تشخیص دهد یا مدار خودنگهدار عمل نکند.
به همین دلیل در عیبیابی حرفهای باید کنتاکتور را بهعنوان یک مجموعه کامل بررسی کرد، نه فقط سه کنتاکت قدرت آن.
محفظه خاموشکننده قوس؛ بخشی که هنگام قطع جریان وارد عمل میشود
یکی از مهمترین بخشهای داخل کنتاکتور که معمولاً کمتر مورد توجه قرار میگیرد، محفظه یا Arc Chamber و ساختار کنترل قوس است.
هنگامی که کنتاکتهای قدرت از هم جدا میشوند، مخصوصاً در مدارهای دارای بار القایی، ممکن است بین آنها قوس الکتریکی ایجاد شود. این قوس اگر کنترل نشود میتواند باعث آسیب جدی به کنتاکتها و سایر قسمتهای کنتاکتور شود.
در کنتاکتورهای Air-break، طراحی فاصله کنتاکتها و ساختار محفظه قوس برای کمک به خاموششدن قوس اهمیت دارد. راهنمای ABB نیز کنتاکتورهای خود را در این خانواده بهعنوان کنتاکتورهای قطع در هوا معرفی میکند و توضیح میدهد که با بازشدن کنتاکتها، قوس ایجادشده باید با سازوکار مناسب خاموش شود.
محفظه قوس معمولاً از قطعات عایق و صفحات مخصوصی تشکیل میشود که به کنترل و تقسیم قوس کمک میکنند.
این قسمت را میتوان مانند «اتاق کنترل آتش» کنتاکتور تصور کرد.
اگر قوس در محل کنتاکت باقی بماند، انرژی حرارتی زیادی به سطوح تماس منتقل میشود. بنابراین طراحی مناسب محفظه قوس مستقیماً روی طول عمر کنتاکتور تأثیر دارد.
در برخی کنتاکتورهای صنعتی، محفظه قوس به گونهای طراحی شده که امکان دسترسی و بررسی کنتاکتهای اصلی را فراهم کند. زیمنس نیز برای برخی خانوادههای کنتاکتور خود امکان تعویض کنتاکتهای ثابت و متحرک را در نظر گرفته و توصیههایی برای تعویض دورهای محفظه قوس پس از چند نوبت تعویض کنتاکت ارائه کرده است.
این موضوع نشان میدهد که در یک کنتاکتور صنعتی، کنتاکتها الزاماً تنها قطعات مصرفی نیستند؛ بلکه در برخی طراحیها امکان تعمیر و افزایش عمر تجهیز با تعویض قطعات مشخص وجود دارد.
بدنه عایق؛ اسکلت محافظ کنتاکتور
تمام قطعات گفتهشده باید در یک ساختار مکانیکی دقیق کنار یکدیگر قرار بگیرند. این وظیفه بر عهده بدنه و قطعات عایق کنتاکتور است.
بدنه باید ضمن حفظ استحکام مکانیکی، فاصلههای عایقی لازم را بین قسمتهای مختلف ایجاد کند و از تماس ناخواسته افراد یا قطعات فلزی با بخشهای برقدار جلوگیری کند.
از طرف دیگر، بدنه باید محل مناسبی برای نصب بوبین، هسته، کنتاکتها، فنرها، ترمینالها و تجهیزات جانبی ایجاد کند.
در کنتاکتورهای صنعتی مدرن، حتی شکل ترمینالها، مسیر عبور کابل، محل نصب کنتاکت کمکی و تجهیزات سرکوب اضافهولتاژ نیز از قبل در طراحی محصول پیشبینی میشود. برای مثال در مستندات یک مدل SIRIUS زیمنس، محل ترمینال بوبین، محل نصب کنتاکتهای کمکی، ترمینالهای مدار اصلی و محل نصب تجهیزات سرکوب اضافهولتاژ مشخص شده است.
در واقع بدنه فقط یک «قاب پلاستیکی» نیست؛ بلکه بخشی از سیستم ایمنی، عایقی و مکانیکی کنتاکتور محسوب میشود.
و اینجا به یکی از نکات مهم میرسیم: چرا نباید کنتاکتور را فقط با ظاهرش قضاوت کرد؟
ممکن است دو کنتاکتور از نظر ابعاد و شکل ظاهری تقریباً مشابه باشند، اما از نظر توان قطع و وصل، جنس کنتاکت، سیستم مغناطیسی، عمر مکانیکی، مشخصات بوبین، تحمل حرارتی و شرایط کاری تفاوت قابل توجهی داشته باشند.
بنابراین در انتخاب کنتاکتور، شباهت ظاهری معیار فنی قابل اتکایی نیست.
کالبدشکافی کامل یک کنتاکتور؛ از لحظه فرمان تا قطع جریان و خرابی قطعات
دیدیم که کنتاکتور از مجموعهای از قطعات تشکیل شده است؛ بوبین، هسته ثابت و متحرک، کنتاکتهای اصلی، کنتاکتهای کمکی، فنرها، مکانیزم انتقال حرکت، محفظه خاموشکننده قوس و بدنه عایق. اما شناخت اسم قطعات بهتنهایی کافی نیست. برای اینکه واقعاً عملکرد کنتاکتور را بفهمیم، باید ببینیم وقتی یک فرمان ساده به A1 و A2 میرسد، در چند میلیثانیه بعد داخل کنتاکتور چه اتفاقی رخ میدهد.
این دقیقاً همان جایی است که کنتاکتور از یک قطعه ظاهراً ساده به یک سیستم الکترومکانیکی دقیق تبدیل میشود.
وقتی فرمان وصل صادر میشود، داخل کنتاکتور چه اتفاقی میافتد؟
فرض کنیم یک کنتاکتور سهفاز برای راهاندازی یک موتور استفاده شده و بوبین آن برای مثال با ولتاژ نامی مناسب مدار فرمان تغذیه میشود. اپراتور شستی Start را فشار میدهد و مدار فرمان، ولتاژ را به بوبین میرساند.
در همان لحظه، جریان از سیمپیچ بوبین عبور میکند و میدان مغناطیسی شکل میگیرد. میدان مغناطیسی، هسته متحرک را به سمت هسته ثابت میکشد.
حرکت هسته متحرک بسیار سریع اتفاق میافتد. این حرکت از طریق مکانیزم مکانیکی به مجموعه کنتاکتها منتقل میشود و کنتاکتهای اصلی از وضعیت باز به وضعیت بسته میروند.
در یک کنتاکتور واقعی، این فرآیند به شکل کاملاً همزمان اتفاق نمیافتد. ابتدا بوبین تحریک میشود، سپس سیستم مغناطیسی حرکت میکند، کنتاکتها بسته میشوند و پس از آن مدار قدرت در وضعیت جدید قرار میگیرد. کنتاکتهای کمکی نیز همزمان وضعیت خود را تغییر میدهند.
زیمنس برای کنتاکتورهای SIRIUS حتی زمانهای مربوط به تأخیر وصل و قطع و زمان قوس را در مستندات فنی خود تفکیک میکند؛ بنابراین «کلیک» کنتاکتور یک اتفاق آنی و بدون فرآیند داخلی نیست، بلکه نتیجه یک زنجیره بسیار سریع از اتفاقات الکتریکی و مکانیکی است.
نکته مهم این است که در زمان وصل، کنتاکتهای اصلی باید با فشار مناسب به یکدیگر برسند. اگر تماس ضعیف باشد، جریان از یک سطح تماس نامناسب عبور میکند و مقاومت محل اتصال بالا میرود.
و اینجاست که یک اتفاق خطرناک شروع میشود:
مقاومت بیشتر → تلفات بیشتر → گرمای بیشتر → اکسیدشدن و فرسایش بیشتر → مقاومت بالاتر.
این چرخه میتواند به تدریج یک کنتاکتور سالم را به یک کنتاکتور بیشازحد داغ و در نهایت سوخته تبدیل کند.
چرا کنتاکتور در حالت وصل هم گرم میشود؟
گاهی تعمیرکار کنتاکتور را باز میکند و میگوید: «کنتاکتها برق را رد میکنند، پس مشکلی ندارند.»
اما این نتیجهگیری کامل نیست.
هر اتصال الکتریکی مقداری مقاومت دارد. حتی اگر این مقاومت بسیار کوچک باشد، وقتی جریان زیادی از آن عبور کند، مقداری توان به صورت گرما تلف میشود.
رابطه ساده این پدیده را میتوان با فرمول زیر توضیح داد:
P = I²R
یعنی توان تلفشده با مربع جریان نسبت دارد.
اگر مقاومت محل تماس دو برابر شود، تلفات در همان جریان نیز دو برابر میشود؛ اما اگر جریان دو برابر شود، تلفات مقاومتی چهار برابر خواهد شد.
به همین دلیل یک افزایش کوچک در مقاومت اتصال، در جریانهای بالا میتواند به تولید حرارت قابل توجهی منجر شود.
برای نمونه، اطلاعات فنی برخی کنتاکتورهای صنعتی زیمنس نشان میدهد که خود کنتاکتور در جریان نامی دارای مقدار مشخصی تلفات توان است و این تلفات بین قطبها توزیع میشود. در یک مدل SIRIUS 3RT1054، زیمنس برای حالت گرم، مجموع تلفات 21 وات و حدود 7 وات برای هر قطب را اعلام کرده است.
پس گرمشدن مختصر یک کنتاکتور در شرایط کاری لزوماً به معنی خرابی آن نیست.
آنچه اهمیت دارد این است که دما، جریان، شرایط نصب، تهویه، اتصالات و مشخصات فنی کنتاکتور با شرایط طراحی آن سازگار باشند.
اما اگر یک ترمینال بهطور غیرعادی داغ شود، یک قطب بسیار گرمتر از دو قطب دیگر باشد یا آثار تغییر رنگ و سوختگی در اطراف اتصال دیده شود، دیگر نباید موضوع را ساده تلقی کرد.
یکی از خطرناکترین خرابیها؛ شل بودن ترمینال
بسیاری از افراد وقتی درباره سوختن کنتاکتور صحبت میکنند، بلافاصله سراغ بوبین یا کنتاکت میروند. در حالی که یک اتصال نامناسب در ترمینال نیز میتواند منشأ حرارت و خرابی باشد.
فرض کنید سیم مربوط به یکی از فازها بهدرستی در ترمینال محکم نشده است.
در این حالت سطح مؤثر تماس کاهش پیدا میکند. مقاومت اتصال افزایش مییابد و جریان عبوری باعث تولید حرارت میشود.
حرارت نیز میتواند باعث تغییر خواص مکانیکی اتصال شود. در ادامه، اتصال نامناسبتر میشود و چرخه تولید حرارت شدت میگیرد.
این وضعیت میتواند باعث سیاهشدن ترمینال، ذوبشدن بخشی از عایق، تغییر رنگ بدنه و حتی آسیبدیدن خود کنتاکتور شود.
بنابراین هنگام بررسی یک کنتاکتور سوخته، نباید فقط خود قطعه را متهم کرد.
باید پرسید:
آیا سیمها با گشتاور مناسب بسته شدهاند؟
آیا سطح کابلشو مناسب بوده است؟
آیا کابل در ترمینال حرکت داشته است؟
آیا جریان واقعی مدار از ظرفیت کنتاکتور بیشتر بوده؟
آیا دمای تابلو بالا بوده؟
آیا کنتاکتور برای نوع بار مناسب انتخاب شده است؟
آیا اتصال در طول زمان شل شده است؟
این نگاه، تفاوت بین «تعویض قطعه» و «عیبیابی واقعی» است.
لحظه قطع؛ جایی که کنتاکتور سختترین کار خود را انجام میدهد
اگر تصور کنیم سختترین کار کنتاکتور فقط وصلکردن جریان است، اشتباه کردهایم.
یکی از حساسترین لحظات، زمانی است که فرمان بوبین قطع میشود.
وقتی انرژی بوبین از بین میرود، میدان مغناطیسی کاهش پیدا میکند. فنرها و مکانیزم برگشت، هسته متحرک را به وضعیت اولیه برمیگردانند.
در نتیجه کنتاکتهای اصلی از یکدیگر جدا میشوند.
اما جریان همیشه دوست ندارد بهسادگی قطع شود.
این موضوع بهخصوص در بارهای القایی مانند موتور اهمیت زیادی دارد. موتور در مدار خود انرژی مغناطیسی ذخیره میکند و هنگام قطع، شرایط گذرا ایجاد میشود.
وقتی فاصله بین دو کنتاکت شروع به افزایش میکند، ممکن است قوس الکتریکی بین آنها شکل بگیرد.
در ظاهر، شما فقط یک «قطع شدن کنتاکت» را میبینید.
اما داخل کنتاکتور، در فاصلهای بسیار کوچک، یک قوس الکتریکی با دمای بالا ایجاد شده است.
این قوس میتواند سطح کنتاکت را فرسوده کند و اگر کنترل نشود، به سایر قسمتها نیز آسیب برساند.
به همین دلیل طراحی کنتاکتور فقط به این محدود نمیشود که «کنتاکتها بتوانند جریان را عبور دهند». کنتاکتور باید بتواند جریان مربوط به رده مصرفی خود را نیز به شکل قابل قبول قطع و وصل کند.
استاندارد IEC 60947-4-1 نیز عملکرد کنتاکتورها را در ارتباط با رده کاربرد و تعداد سیکلهای کاری مشخصشده مورد توجه قرار میدهد.
قوس الکتریکی دقیقاً چرا ایجاد میشود؟
برای درک بهتر، تصور کنید دو قطعه فلزی که جریان از آنها عبور میکند بهتدریج از یکدیگر جدا میشوند.
در لحظهای که فاصله بسیار کم است، میدان الکتریکی میتواند به اندازهای شود که محیط بین دو سطح تماس یونیزه شود.
در این شرایط، مسیر رسانایی برای عبور جریان ایجاد میشود و قوس الکتریکی شکل میگیرد.
اگر ولتاژ و شرایط مدار اجازه بدهد، این قوس میتواند برای مدتی ادامه پیدا کند؛ بنابراین بازشدن مکانیکی کنتاکت بهتنهایی به معنی قطع فوری و کامل جریان نیست.
کنتاکتور باید این قوس را کنترل و خاموش کند.
اینجا همان محفظه Arc Chamber یا محفظه قوس اهمیت پیدا میکند.
محفظه قوس چگونه به نجات کنتاکتور کمک میکند؟
در کنتاکتورهای صنعتی، اطراف کنتاکتهای اصلی ساختاری برای کنترل قوس در نظر گرفته میشود.
هدف این ساختار آن است که قوس را از سطح اصلی تماس دور کند، طول آن را افزایش دهد، انرژی آن را مدیریت کند و شرایط را برای خاموششدن سریعتر فراهم کند.
این بخش در کنتاکتورهای مختلف طراحیهای متفاوتی دارد، اما فلسفه کلی یکسان است: قوس نباید اجازه داشته باشد مدت زیادی روی سطح کنتاکت باقی بماند.
به همین دلیل اگر یک کنتاکتور را باز کنید، ممکن است ببینید کنتاکتهای اصلی داخل یک محفظه مخصوص قرار گرفتهاند.
این محفظه فقط برای زیبایی یا محافظت مکانیکی نیست.
در واقع بخشی از سیستم مدیریت قوس کنتاکتور است.
زیمنس نیز در مستندات تعمیراتی خود توضیح میدهد که پس از فرسایش کنتاکتهای اصلی، در برخی خانوادهها امکان تعویض کنتاکتهای ثابت و متحرک وجود دارد و توصیه میکند پس از چند نوبت تعویض کنتاکت، محفظه قوس نیز تعویض شود. این موضوع نشان میدهد که محفظه قوس نیز در طول عمر الکتریکی تجهیز نقش دارد.
چرا کنتاکتها بعد از مدتی گود و ناهموار میشوند؟
اگر یک کنتاکتور نو را با یک کنتاکتور قدیمی مقایسه کنید، یکی از تفاوتهای قابل مشاهده معمولاً وضعیت سطح کنتاکتهاست.
کنتاکت نو سطحی مهندسیشده و نسبتاً یکنواخت دارد.
اما بعد از هزاران یا میلیونها عملیات، سطح تماس میتواند دچار خوردگی، حفره، تغییر رنگ و فرسایش شود.
این فرسایش فقط به دلیل عبور جریان نیست.
قطع و وصل جریان و قوس الکتریکی نیز نقش مهمی دارد.
ضمن اینکه نوع بار نیز بسیار تعیینکننده است.
به همین دلیل نمیتوان گفت «این کنتاکتور مثلاً یک میلیون بار کار میکند» و آن را برای همه کاربردها یکسان دانست.
عمر مکانیکی و عمر الکتریکی دو مفهوم متفاوت هستند.
عمر مکانیکی به توانایی مکانیزم برای انجام تعداد زیادی عملیات بدون بار الکتریکی اصلی مربوط میشود، در حالی که عمر الکتریکی به تحمل کنتاکتها در شرایط واقعی قطع و وصل جریان وابسته است.
برای مثال زیمنس برای برخی کنتاکتورهای SIRIUS عمر مکانیکی تا میلیونها سیکل اعلام میکند، اما خودش تأکید میکند که عمر الکتریکی به نوع کاربرد، رده مصرف، ولتاژ کاری و جریان مربوط است.
این تفاوت یکی از مهمترین نکاتی است که هنگام انتخاب کنتاکتور باید در نظر گرفت.
AC-1 و AC-3؛ چرا یک کنتاکتور برای هر باری مناسب نیست؟
اینجا به یکی از موضوعاتی میرسیم که بسیاری از خریداران و حتی برخی افراد کمتجربه در زمان انتخاب کنتاکتور به آن توجه کافی نمیکنند.
فرض کنید روی دو کنتاکتور عدد مشابهی از جریان نوشته شده باشد.
آیا میتوان نتیجه گرفت که هر دو برای یک موتور مناسب هستند؟
خیر.
چون جریان نامی تنها یکی از پارامترهای انتخاب است.
برای بارهای مختلف، شرایط وصل و قطع متفاوت است.
در بارهای مقاومتی، شرایط قطع و وصل با یک موتور القایی یکسان نیست.
موتور هنگام راهاندازی میتواند جریان بسیار بالاتری نسبت به جریان عادی خود داشته باشد. علاوه بر این، هنگام قطع نیز رفتار بار القایی با یک بار ساده مقاومتی متفاوت است.
به همین دلیل ردههای کاربردی مانند AC-1 و AC-3 اهمیت پیدا میکنند.
به زبان ساده، AC-1 بیشتر برای بارهای غیرالقایی یا با خاصیت القایی ضعیف مطرح میشود، در حالی که AC-3 به کاربردهای متداول موتورهای قفس سنجابی مربوط است.
در مستندات زیمنس نیز کنتاکتورهای مختلف برای کاربردهای مشخص مانند AC-1 و AC-3 معرفی شدهاند.
پس وقتی فروشنده میگوید «این کنتاکتور 25 آمپر است»، سؤال بعدی باید این باشد:
25 آمپر در چه رده مصرفی؟
این یک سؤال ساده اما کاملاً فنی است.
چرا ممکن است یک کنتاکتور برای موتور مناسب باشد اما برای قطع و وصل مکرر مناسب نباشد؟
کنتاکتور فقط باید جریان را تحمل کند؛ باید تعداد دفعات قطع و وصل را نیز تحمل کند.
فرض کنید دو موتور هر دو جریان کاری مشابهی دارند، اما یکی در ساعت چند بار روشن و خاموش میشود و دیگری در یک فرآیند اتوماسیون صنعتی مرتباً فرمان میگیرد.
تنش مکانیکی و الکتریکی این دو کنتاکتور یکسان نیست.
در کاربردهای پرتکرار، تعداد سیکلهای کاری اهمیت بیشتری پیدا میکند.
هر بار عملکردن کنتاکتور یعنی:
بوبین تحریک میشود.
هسته حرکت میکند.
فنر فشرده یا آزاد میشود.
کنتاکتها بسته میشوند.
کنتاکتها باز میشوند.
در زمان قطع، امکان ایجاد قوس وجود دارد.
و تمام این فرآیند دوباره تکرار میشود.
بنابراین اگر کنتاکتور در یک سیستم اتوماتیک هزاران بار در روز عمل کند، انتخاب آن باید با توجه به فرکانس سوئیچینگ و شرایط واقعی انجام شود.
حتی سازندگان برای برخی مدلها حداکثر تعداد عملیات در ساعت را نیز مشخص میکنند. برای نمونه در مشخصات برخی کنتاکتورهای ABB، فرکانس مجاز عملیات بسته به رده کاربرد متفاوت اعلام شده است.
چرا بوبین کنتاکتور میسوزد؟
حالا به یکی از رایجترین خرابیها برسیم.
وقتی بوبین میسوزد، بسیاری از افراد فقط آن را تعویض میکنند.
اما سؤال اصلی این است:
چرا بوبین سوخت؟
اگر علت اصلی پیدا نشود، احتمال دارد بوبین جدید نیز دوباره آسیب ببیند.
یکی از عوامل مهم، ولتاژ نامناسب است.
هر بوبین برای یک ولتاژ و نوع تغذیه مشخص طراحی شده است. بوبین AC با بوبین DC یکسان نیست و حتی در یک خانواده از کنتاکتورها ممکن است بوبینهای مختلفی وجود داشته باشد.
اگر ولتاژ اعمالشده خارج از محدوده مناسب باشد، شرایط حرارتی و مغناطیسی بوبین تغییر میکند.
افت ولتاژ نیز میتواند مشکلساز باشد.
اگر ولتاژ آنقدر کاهش پیدا کند که هسته نتواند بهطور صحیح جذب شود، ممکن است سیستم مغناطیسی در وضعیت نامناسبی قرار بگیرد و شرایط کاری غیرطبیعی ایجاد شود.
از طرف دیگر، اگر هسته به دلیل آلودگی، خرابی مکانیکی یا مانع فیزیکی نتواند کاملاً در وضعیت جذب قرار گیرد، سیستم مغناطیسی نیز ممکن است رفتار عادی نداشته باشد.
بنابراین وقتی بوبین سوخته است، فقط مقاومت آن را اندازهگیری نکنید؛ علت سوختن را پیدا کنید.
صدای وزوز کنتاکتور از کجا میآید؟
یکی از نشانههای جالب خرابی کنتاکتور صدای وزوز است.
یک صدای بسیار کوتاه هنگام جذب میتواند طبیعی باشد، اما صدای وزوز مداوم یا لرزش غیرعادی موضوع دیگری است.
در کنتاکتورهای AC، سیستم مغناطیسی برای عملکرد صحیح نیازمند طراحی مناسب مدار مغناطیسی است. اگر هسته بهطور کامل جذب نشود یا شرایط تغذیه مناسب نباشد، لرزش و صدای قابل توجه ایجاد میشود.
علت میتواند از موارد مختلفی باشد:
ولتاژ نامناسب بوبین، مشکل در هسته، آلودگی سطح هسته، خرابی قطعات مکانیکی یا مشکل در تغذیه مدار فرمان.
در نتیجه صدای کنتاکتور را نباید صرفاً یک «صدای معمولی» دانست.
یک تکنسین باتجربه گاهی قبل از بازکردن تابلو، فقط با گوشدادن به کنتاکتور میتواند سرنخ اولیهای از وضعیت آن به دست آورد.
وقتی کنتاکتور جوش میخورد چه اتفاقی افتاده است؟
یکی از خطرناکترین خرابیهای کنتاکتور، جوشخوردن کنتاکتهاست.
در این وضعیت، کنتاکتهایی که باید پس از قطع بوبین از یکدیگر جدا شوند، به دلیل حرارت و قوس شدید ممکن است به یکدیگر بچسبند.
در نتیجه حتی اگر بوبین قطع شود، مدار قدرت ممکن است همچنان برقرار بماند.
این وضعیت در مدار موتور میتواند بسیار خطرناک باشد، چون اپراتور تصور میکند فرمان قطع صادر شده و موتور باید خاموش شود، اما کنتاکتور عملاً نتوانسته مسیر قدرت را قطع کند.
جوشخوردن کنتاکت میتواند با عواملی مانند انتخاب نامناسب کنتاکتور، جریان یا شرایط قطع فراتر از مشخصات تجهیز، اتصال کوتاه، جریانهای غیرعادی و شرایط کاری سخت مرتبط باشد.
بنابراین وقتی کنتاکتور جوش میخورد، تعویض ساده آن بدون بررسی علت اصلی کار درستی نیست.
باید مدار قدرت، حفاظت اتصال کوتاه، بار، جریان راهاندازی، نوع کنتاکتور و شرایط کاری بررسی شود.
یک نکته مهم درباره اتصال کوتاه
کنتاکتور را نباید با کلید حفاظتی اتصال کوتاه اشتباه گرفت.
کنتاکتور برای کنترل و قطع و وصل عملیاتی بار طراحی شده است؛ حفاظت در برابر اتصال کوتاه وظیفه تجهیز حفاظتی مناسب مانند فیوز یا کلید مدارشکن است.
اگر اتصال کوتاه شدیدی در مدار رخ دهد، جریان میتواند بهمراتب بیشتر از جریان کاری معمول کنتاکتور باشد.
در چنین شرایطی، هماهنگی بین کنتاکتور و وسیله حفاظت اتصال کوتاه اهمیت زیادی دارد.
این موضوع یکی از دلایلی است که در طراحی تابلو برق نمیتوان کنتاکتور را بهتنهایی انتخاب کرد.
کنتاکتور، رله اضافهبار، فیوز یا کلید حفاظتی و موتور باید بهعنوان یک سیستم هماهنگ در نظر گرفته شوند.
چرا کنتاکتور سالم به نظر میرسد اما موتور روشن نمیشود؟
حالا فرض کنید کنتاکتور را نگاه میکنید.
ظاهر آن سالم است.
بوبین هم صدا میدهد.
هسته حرکت میکند.
اما موتور روشن نمیشود.
آیا کنتاکتور سالم است؟
نه لزوماً.
ممکن است کنتاکت مکانیکی حرکت کند اما سطح تماس آن بهشدت فرسوده شده باشد.
ممکن است یک قطب جریان را بهخوبی عبور ندهد.
ممکن است یکی از ترمینالها دچار مشکل شده باشد.
ممکن است کنتاکت داخلی بهشدت سوخته باشد.
ممکن است مدار فرمان کنتاکتور را وصل کند اما در مدار قدرت یکی از فازها وجود نداشته باشد.
بنابراین تست صدای «تق» کنتاکتور بهتنهایی روش مناسبی برای تأیید سلامت آن نیست.
کنتاکتور باید در سه سطح بررسی شود:
فرمان، مکانیزم و مدار قدرت.
در بخش فرمان باید مشخص شود که ولتاژ مناسب به بوبین میرسد.
در بخش مکانیکی باید حرکت صحیح هسته و کنتاکتها بررسی شود.
در بخش قدرت باید وضعیت مسیر عبور جریان و اتصالات بررسی شود.
این روش، عیبیابی را بسیار دقیقتر میکند.
کنتاکتور چه زمانی واقعاً نیاز به تعویض دارد؟
هر کنتاکتور قدیمی الزاماً خراب نیست.
ممکن است یک کنتاکتور سالها در مدار کار کند و همچنان عملکرد قابل قبول داشته باشد.
در مقابل، ممکن است یک کنتاکتور نسبتاً جدید به دلیل انتخاب نادرست، شرایط سخت، اتصال ضعیف یا جریان غیرعادی خیلی زود آسیب ببیند.
پس سن کنتاکتور بهتنهایی معیار مناسبی برای تعویض نیست.
باید وضعیت کنتاکتها، میزان فرسایش، عملکرد مکانیکی، دمای کاری، وضعیت ترمینالها، بوبین و شرایط واقعی مدار بررسی شود.
زیمنس نیز در راهنمای تعمیرات خود تأکید میکند که رسیدن کنتاکتها به پایان عمر الکتریکی الزاماً به معنای دور انداختن کل کنتاکتور نیست و در برخی مدلها امکان تعویض کنتاکتهای ثابت و متحرک برای افزایش عمر تجهیز وجود دارد.
البته این موضوع کاملاً وابسته به طراحی کنتاکتور، در دسترس بودن قطعات اصلی و دستورالعمل سازنده است.
در بعضی مدلها تعمیر و تعویض قطعات منطقی است و در بعضی مدلها تعویض کامل کنتاکتور انتخاب مطمئنتر و اقتصادیتری خواهد بود.
یک کنتاکتور در طول عمر خود چه چیزی را تحمل میکند؟
اگر بخواهیم تمام اتفاقاتی را که درون یک کنتاکتور در طول عمرش رخ میدهد کنار هم بگذاریم، با یک چرخه بسیار سنگین روبهرو میشویم.
کنتاکتور بارها و بارها بوبین را تحریک میکند.
هسته حرکت میکند.
فنرها جابهجا میشوند.
کنتاکتها به هم میرسند.
جریان عبور میکند.
گرما ایجاد میشود.
فرمان قطع صادر میشود.
کنتاکتها جدا میشوند.
قوس الکتریکی ممکن است ایجاد شود.
قوس خاموش میشود.
سطح کنتاکت کمی فرسوده میشود.
و دوباره همین فرآیند تکرار میشود.
ممکن است این چرخه هزاران، صدها هزار یا در شرایط مناسب میلیونها بار اتفاق بیفتد.
برای همین وقتی یک کنتاکتور کوچک را در دست میگیریم، نباید از اندازه آن فریب بخوریم.
درون همین قطعه کوچک، یک سیستم دقیق الکترومکانیکی قرار دارد که باید در شرایط مختلف جریان، دما، لرزش، رطوبت، قطع و وصل و بارهای متفاوت کار کند.
کالبدشکافی کامل یک کنتاکتور؛ از روی ظاهرش بفهمیم چه بلایی سر آن آمده است
وقتی یک کنتاکتور از مدار خارج میشود، اولین واکنش بسیاری از افراد این است که آن را با یک کنتاکتور نو تعویض کنند و پرونده خرابی را ببندند. اما برای یک تعمیرکار یا تکنسین حرفهای، یک کنتاکتور سوخته فقط یک قطعه خراب نیست؛ بلکه یک گزارش فنی است که میتواند درباره اتفاقاتی که در مدار افتاده اطلاعات زیادی بدهد.
رنگ ترمینالها، وضعیت کنتاکتها، بوی سوختگی، میزان فرسایش، وضعیت بوبین، شکل هسته، آثار قوس الکتریکی و حتی محل تغییر رنگ بدنه میتوانند سرنخهایی درباره علت خرابی ارائه کنند.
به همین دلیل کالبدشکافی کنتاکتور فقط برای کنجکاوی نیست. این کار به ما کمک میکند بفهمیم آیا مشکل از خود کنتاکتور بوده، انتخاب اشتباه انجام شده، بار بیش از حد به آن تحمیل شده، اتصالها مشکل داشتهاند یا شرایط محیطی باعث کاهش عمر تجهیز شده است.
اولین مرحله کالبدشکافی؛ قبل از باز کردن کنتاکتور چه چیزهایی را بررسی کنیم؟
قبل از اینکه کنتاکتور را باز کنیم، باید آن را در همان وضعیتی که از مدار خارج شده بررسی کنیم.
این مرحله اهمیت زیادی دارد، چون بعد از باز کردن قطعه ممکن است برخی شواهد اولیه از بین بروند.
ابتدا باید وضعیت ظاهری بدنه بررسی شود. آیا بدنه تغییر رنگ داده است؟ آیا اطراف ترمینالها آثار حرارت وجود دارد؟ آیا پلاستیک تغییر شکل داده یا ذوب شده است؟ آیا بوی سوختگی از قسمت خاصی احساس میشود؟
بعد باید به ترمینالها نگاه کرد.
اگر فقط یکی از ترمینالها بهشدت تغییر رنگ داده باشد، احتمال وجود یک مشکل موضعی در همان مسیر بیشتر است. برای مثال، اتصال نامناسب کابل یا کابلشو، شل بودن پیچ ترمینال یا افزایش مقاومت محل اتصال میتواند باعث ایجاد گرمای موضعی شود.
اما اگر تقریباً تمام بدنه و قطعات داخلی نشانههای حرارتی شدید داشته باشند، باید احتمال وجود یک مشکل گستردهتر مانند بارگذاری نامناسب، تهویه ضعیف، شرایط محیطی نامناسب یا انتخاب اشتباه تجهیز را بررسی کرد.
بعد از بررسی ظاهری، وضعیت سیمکشی و محل نصب نیز اهمیت دارد.
کنتاکتور بهتنهایی زندگی نمیکند؛ داخل یک تابلو برق و در کنار فیوز، کلید حفاظتی، رله اضافهبار، کابلها و تجهیزات دیگر کار میکند.
گاهی چیزی که بهعنوان «خرابی کنتاکتور» شناخته میشود، در واقع نتیجه مشکلی در یکی از همین اجزای اطراف آن است.
اگر فقط یک ترمینال سوخته باشد چه معنایی دارد؟
فرض کنید کنتاکتور سهفاز است و دو ترمینال ظاهراً سالم هستند، اما ترمینال فاز دوم بهشدت سیاه شده و آثار حرارت روی بدنه اطراف آن دیده میشود.
این حالت یک سرنخ بسیار مهم است.
اگر خرابی فقط در یک مسیر متمرکز باشد، باید قبل از هر چیز همان مسیر را بررسی کرد.
آیا پیچ ترمینال شل بوده است؟
آیا کابلشو درست نصب شده؟
آیا سیم از نظر سطح مقطع مناسب بوده؟
آیا محل اتصال اکسید شده؟
آیا ترمینال آسیب مکانیکی دیده؟
آیا خود کنتاکت داخلی همان قطب دچار مشکل شده؟
این موارد باید بررسی شوند.
یکی از اشتباهات رایج این است که تعمیرکار فقط کنتاکتور را تعویض میکند و سیم را دوباره همانطور میبندد. اگر علت اصلی شل بودن یا بد بودن اتصال باقی مانده باشد، کنتاکتور جدید نیز ممکن است دوباره با همان مشکل روبهرو شود.
در مدارهای جریان بالا، کیفیت اتصال به اندازه انتخاب صحیح خود تجهیز اهمیت دارد.
اگر هر سه قطب کنتاکتور سیاه شده باشند چه؟
اگر هر سه مسیر اصلی نشانههای فرسایش شدید داشته باشند، احتمالاً باید شرایط کلی کار کنتاکتور را بررسی کرد.
در این حالت ممکن است کنتاکتور در یک کاربرد سخت و پرتکرار کار کرده باشد، جریان یا شرایط قطع و وصل از وضعیت طراحی فراتر رفته باشد یا کنتاکتور برای بار موردنظر مناسب انتخاب نشده باشد.
برای موتور، فقط مقایسه آمپر موتور و آمپر نوشتهشده روی کنتاکتور کافی نیست.
نوع بار، رده کاربرد، توان موتور، ولتاژ، جریان، تعداد دفعات راهاندازی و شرایط قطع نیز اهمیت دارند.
این موضوع بهخصوص در مدارهایی که موتور مرتباً استارت و استپ میشود اهمیت بیشتری پیدا میکند.
اگر کنتاکتور برای بار مناسب انتخاب نشده باشد، حتی یک برند بسیار معتبر نیز نمیتواند قوانین فیزیک را تغییر دهد.
کنتاکتور باید متناسب با کاربرد انتخاب شود.
اگر سطح کنتاکتها حفرهحفره شده باشد چه اتفاقی افتاده است؟
کنتاکتهای اصلی پس از مدت زیادی کار ممکن است ظاهری صاف و براق نداشته باشند.
ممکن است روی آنها حفرههای کوچک، خوردگی یا تغییر شکل مشاهده شود.
این مسئله معمولاً نتیجه فرسایش الکتریکی و حرارتی در طول سیکلهای متعدد قطع و وصل است.
قوس الکتریکی میتواند در لحظه جداشدن کنتاکتها حرارت بسیار زیادی ایجاد کند. تکرار این اتفاق به مرور سطح تماس را تغییر میدهد.
اما یک نکته مهم وجود دارد:
هر تغییر رنگ یا سیاهی به معنای «خرابی فوری» نیست.
تشخیص وضعیت واقعی باید بر اساس مشخصات سازنده، میزان فرسایش، شرایط تماس و عملکرد واقعی کنتاکتور انجام شود.
در برخی کنتاکتورهای صنعتی، سازنده برای کنتاکتهای اصلی حد مجاز سایش یا دستورالعمل تعویض ارائه میکند. در چنین شرایطی، معیار اصلی باید مستندات همان مدل باشد، نه صرفاً ظاهر قطعه.
چرا نباید کنتاکتها را با سمباده بهسادگی تمیز کرد؟
این یکی از روشهایی است که در تعمیرات سنتی زیاد دیده میشود.
کنتاکت کثیف یا سیاه میشود و فرد با سمباده یا سوهان شروع به تراشیدن سطح آن میکند.
در برخی شرایط، تمیزکردن بسیار محدود و مطابق دستورالعمل سازنده ممکن است مطرح باشد، اما تراشیدن بیرویه کنتاکتها راهحل عمومی و مطمئنی نیست.
چرا؟
چون سطح کنتاکت، شکل هندسی، فشار تماس و جنس آن بخشی از طراحی مهندسی کنتاکتور هستند.
اگر مقدار زیادی از سطح برداشته شود، هندسه تماس تغییر میکند.
ممکن است فشار تماس کاهش پیدا کند.
ممکن است سطح مؤثر تماس کم شود.
ممکن است فاصله و نحوه برخورد کنتاکتها تغییر کند.
و در نهایت به جای اینکه کنتاکتور را تعمیر کنیم، شرایط خرابی بعدی را ایجاد کنیم.
به همین دلیل در کنتاکتورهای صنعتی مدرن، اگر کنتاکت به پایان عمر خود رسیده باشد، تعویض قطعه مطابق دستورالعمل سازنده معمولاً رویکرد مطمئنتری است. زیمنس برای برخی کنتاکتورهای خود مجموعههای تعویض کنتاکت ارائه کرده و فرآیند تعویض کنتاکتهای ثابت و متحرک را در مستندات فنی توضیح داده است.
اگر بوبین سیاه و متورم شده باشد چه؟
یکی از نشانههای قابل توجه در کالبدشکافی، وضعیت بوبین است.
بوبین سالم باید ساختار عایقی و سیمپیچ منظم داشته باشد. اگر بوبین دچار حرارت بیش از حد شده باشد، ممکن است آثار تغییر رنگ، سوختگی یا آسیب به عایق آن دیده شود.
اما حتی در اینجا نیز نباید سریع نتیجه گرفت که «بوبین خراب بوده است».
باید علت را پیدا کرد.
اولین سؤال، ولتاژ نامی بوبین است.
آیا ولتاژ واقعی مدار با ولتاژ مورد نیاز بوبین مطابقت داشته؟
آیا بوبین AC بوده یا DC؟
آیا ولتاژ در مدار فرمان پایدار بوده؟
آیا هسته بهطور کامل جذب میشده؟
آیا مکانیزم متحرک گیر داشته؟
آیا بوبین برای مدت طولانی در شرایط غیرعادی کار کرده؟
در برخی مدلها، حتی تجهیزات جانبی مربوط به سرکوب اضافهولتاژ نیز میتوانند در رفتار مدار بوبین نقش داشته باشند. بنابراین تشخیص سوختگی بوبین باید بر اساس مدار کامل انجام شود، نه فقط ظاهر سیمپیچ.
چرا گیر کردن هسته میتواند به بوبین آسیب بزند؟
فرض کنید بوبین سالم است و فرمان وصل نیز به آن میرسد.
اما هسته متحرک به علت آلودگی، تغییر شکل، خرابی مکانیکی یا وجود یک جسم خارجی نمیتواند به موقعیت صحیح برسد.
در این وضعیت سیستم مغناطیسی نمیتواند مانند حالت طراحیشده عمل کند.
نتیجه ممکن است افزایش شرایط غیرعادی کاری، لرزش، صدای وزوز و در نهایت افزایش حرارت باشد.
این مثال نشان میدهد که خرابی بوبین همیشه از خود بوبین شروع نمیشود.
گاهی بوبین قربانی یک مشکل مکانیکی است.
به همین دلیل وقتی بوبین میسوزد، بررسی هسته و مکانیزم حرکتی نیز ضروری است.
فنر خراب چه علائمی ایجاد میکند؟
فنرها ممکن است در ظاهر ساده باشند، اما عملکرد آنها مستقیماً روی رفتار کنتاکتور تأثیر دارد.
اگر مکانیزم برگشت بهدرستی عمل نکند، ممکن است کنتاکتور بعد از قطع فرمان بهسرعت به وضعیت اولیه بازنگردد.
در یک سیستم کنترل، این موضوع میتواند باعث تأخیر، چسبیدن مکانیکی، عملکرد ناپایدار یا حتی باقیماندن ناخواسته مدار قدرت در حالت وصل شود.
از طرف دیگر، فشار مکانیکی مناسب بین کنتاکتها نیز اهمیت دارد.
فشار تماس ناکافی میتواند مقاومت محل تماس را افزایش دهد.
پس هنگام کالبدشکافی، فنر نباید صرفاً به این دلیل که شکسته نیست، سالم فرض شود.
وضعیت مکانیکی، طول، کشش و عملکرد آن باید مطابق ساختار و مشخصات همان کنتاکتور بررسی شود.
کنتاکتور چسبیده؛ وقتی برق قطع شده اما مدار هنوز وصل است
یکی از سناریوهای مهم خرابی، چسبیدن یا جوشخوردن کنتاکتهای اصلی است.
تصور کنید اپراتور فرمان Stop را صادر میکند.
ولتاژ بوبین قطع میشود.
کنتاکتور باید آزاد شود.
اما موتور همچنان برق دارد.
در این وضعیت احتمال چسبیدن کنتاکتها باید جدی گرفته شود.
علت میتواند فرسایش شدید، قوس الکتریکی، شرایط کاری نامناسب یا جریان غیرعادی باشد.
این خرابی بهخصوص در مدارهای موتوری خطرناک است، چون قطع فرمان دیگر لزوماً به معنای قطع انرژی موتور نیست.
بنابراین در طراحی سیستمهای ایمن، نباید تنها به عملکرد یک کنتاکتور بهعنوان تنها لایه حفاظتی تکیه کرد. بسته به کاربرد، طراحی مدار ایمنی، کلید اصلی، تجهیزات حفاظتی و معماری کنترل باید بهدرستی انجام شود.
چرا بعضی کنتاکتورها زودتر از بقیه خراب میشوند؟
ممکن است در یک تابلو چند کنتاکتور تقریباً همسن داشته باشیم، اما یکی از آنها زودتر خراب شود.
این موضوع عجیب نیست.
شرایط کاری همه کنتاکتورها لزوماً یکسان نیست.
یکی ممکن است موتور بزرگتری را کنترل کند.
یکی تعداد قطع و وصل بیشتری داشته باشد.
یکی در کنار منبع حرارتی قرار گرفته باشد.
یکی اتصال کابلی نامناسب داشته باشد.
یکی بوبین متفاوتی داشته باشد.
یکی برای بار مناسب انتخاب نشده باشد.
بنابراین مقایسه عمر دو کنتاکتور فقط بر اساس تاریخ نصب آنها منطقی نیست.
عمر تجهیز تابع شرایط واقعی کار است.
دمای تابلو چه تأثیری روی کنتاکتور دارد؟
کنتاکتور در خلأ کار نمیکند.
اگر دمای داخل تابلو بالا باشد، دفع حرارت دشوارتر میشود.
در تابلوهای متراکم، چندین تجهیز همزمان گرما تولید میکنند. اگر تهویه مناسب نباشد، دمای محیط اطراف کنتاکتور افزایش پیدا میکند.
این افزایش دما میتواند روی عملکرد و طول عمر اجزای مختلف اثر بگذارد.
به همین دلیل طراحی تابلو فقط انتخاب آمپراژ تجهیزات نیست؛ آرایش تجهیزات، فاصله، تهویه و شرایط محیطی نیز اهمیت دارند.
اگر کنتاکتور در تابلو کنار تجهیزی نصب شده باشد که حرارت زیادی تولید میکند، شرایط واقعی آن با همان کنتاکتور در یک تابلو خنکتر متفاوت خواهد بود.
گردوغبار و آلودگی چه بلایی سر کنتاکتور میآورند؟
محیط صنعتی همیشه تمیز نیست.
گردوغبار، روغن، رطوبت و ذرات مختلف میتوانند وارد تجهیزات شوند.
در سیستم مغناطیسی، آلودگی روی سطوح تماس هسته میتواند عملکرد مکانیکی و مغناطیسی را تحت تأثیر قرار دهد.
در بخشهای الکتریکی نیز آلودگی میتواند شرایط عایقی را تغییر دهد.
به همین دلیل محیط نصب باید هنگام انتخاب تجهیز در نظر گرفته شود.
کنتاکتوری که در یک تابلو تمیز و کنترلشده کار میکند، شرایط متفاوتی با همان تجهیز در محیط صنعتی پرگردوغبار دارد.
آیا هر صدای کنتاکتور نشانه خرابی است؟
خیر.
کنتاکتور یک تجهیز مکانیکی است و هنگام عملکردن صدا دارد.
صدای جذب هسته و حرکت مکانیزم طبیعی است.
مشکل زمانی مطرح میشود که صدا غیرعادی، مداوم، شدید یا همراه با لرزش باشد.
برای مثال اگر کنتاکتور بهطور پیوسته وزوز کند، باید مدار فرمان، ولتاژ بوبین و سیستم مغناطیسی بررسی شود.
اگر کنتاکتور مرتب قطع و وصل کند، باید مدار فرمان و شرایط کنترل بررسی شود.
اگر صدای شدید مکانیکی همراه با گرمشدن باشد، مکانیزم نیز باید بررسی شود.
پس صدای کنتاکتور یک ابزار تشخیصی است، اما بهتنهایی کافی نیست.
از روی بوی کنتاکتور چه چیزی میتوان فهمید؟
تعمیرکاران باتجربه معمولاً به بوی قطعات سوخته نیز توجه میکنند.
بوی شدید عایق سوخته میتواند نشانه حرارت بیش از حد باشد.
اگر این بو از اطراف ترمینال مشخصی بیاید، احتمال خرابی اتصال همان بخش مطرح میشود.
اگر بوی سوختگی از قسمت بوبین باشد، باید مدار فرمان و وضعیت بوبین بررسی شود.
اگر بوی شدید از محفظه کنتاکتها احساس شود، احتمال فرسایش شدید یا قوس غیرعادی باید بررسی شود.
البته بو بهتنهایی ابزار تشخیص قطعی نیست، اما میتواند یک سرنخ بسیار ارزشمند باشد.
سه اشتباه که عمر کنتاکتور را بهشدت کم میکنند
یکی از بزرگترین اشتباهات، انتخاب کنتاکتور فقط بر اساس آمپراژ است.
مثلاً فرد میگوید موتور 18 آمپر است، پس یک کنتاکتور 18 یا 20 آمپر میخرم.
این انتخاب ممکن است کاملاً اشتباه باشد، چون نوع بار، رده کاربرد و شرایط واقعی مدار نیز باید در نظر گرفته شود.
اشتباه دوم، بیتوجهی به کیفیت اتصالات است.
حتی بهترین کنتاکتور دنیا اگر با اتصال نامناسب، سیمکشی ضعیف یا ترمینال شل نصب شود، میتواند دچار حرارت و خرابی شود.
اشتباه سوم، نادیدهگرفتن شرایط محیطی است.
دمای بالا، گردوغبار، رطوبت، لرزش و تراکم زیاد تابلو میتوانند عمر واقعی تجهیز را کاهش دهند.
آیا برند بهتنهایی تضمینکننده عمر کنتاکتور است؟
خیر.
برند معتبر اهمیت دارد، اما انتخاب صحیح و شرایط نصب نیز به همان اندازه مهم هستند.
یک کنتاکتور باکیفیت که برای کاربرد مناسب انتخاب شده و درست نصب شده باشد، میتواند عملکرد بسیار خوبی داشته باشد.
اما اگر همان تجهیز در شرایط خارج از مشخصات خود استفاده شود، احتمال خرابی افزایش پیدا میکند.
از طرف دیگر، یک محصول ضعیف ممکن است حتی در شرایط معمول نیز عمر کمتری داشته باشد.
بنابراین تصمیم حرفهای ترکیبی از این عوامل است:
کیفیت ساخت + انتخاب صحیح + نصب صحیح + حفاظت مناسب + شرایط کاری مناسب + نگهداری صحیح.
هیچکدام بهتنهایی کافی نیستند.
آیا تعمیر کنتاکتور همیشه ارزش دارد؟
این سؤال پاسخ یکسانی برای همه مدلها ندارد.
در کنتاکتورهای صنعتی قابل سرویس، ممکن است تعویض کنتاکتها، محفظه قوس یا بعضی قطعات جانبی منطقی باشد.
اما اگر بدنه آسیب شدید دیده باشد، عایقها تخریب شده باشند، سیستم مغناطیسی دچار مشکل جدی شده باشد یا قطعات یدکی اصلی در دسترس نباشند، تعویض کامل تجهیز میتواند انتخاب مطمئنتری باشد.
از نظر اقتصادی نیز باید هزینه تعمیر، قطعات، نیروی انسانی، زمان توقف خط و ریسک خرابی مجدد را در نظر گرفت.
ارزانترین راهحل همیشه اقتصادیترین راهحل نیست.
گاهی یک کنتاکتور ارزانتر خریداری میشود، اما به دلیل خرابی زودهنگام، هزینه توقف دستگاه چندین برابر قیمت خود کنتاکتور میشود.
اگر بخواهیم یک کنتاکتور را مثل تعمیرکار حرفهای کالبدشکافی کنیم، ترتیب بررسی چگونه است؟
یک بررسی اصولی باید از بیرون به داخل انجام شود.
ابتدا مشخصات کنتاکتور، مدل، بوبین و شرایط کاربرد بررسی میشود.
سپس وضعیت ظاهری بدنه و ترمینالها دیده میشود.
بعد مسیرهای قدرت از نظر آثار حرارت و تغییر رنگ بررسی میشوند.
پس از آن، در صورت مجاز بودن بازکردن تجهیز طبق دستورالعمل سازنده، محفظه و مجموعه کنتاکتها بررسی میشوند.
سطح کنتاکتها، میزان فرسایش و آثار قوس بررسی میشود.
سپس مکانیزم متحرک، فنرها و هسته مغناطیسی بررسی میشوند.
در مرحله بعد وضعیت بوبین و عایق آن بررسی میشود.
در نهایت باید تمام این یافتهها را با شرایط واقعی مدار مقایسه کرد.
این آخرین مرحله بسیار مهم است.
اگر فقط داخل کنتاکتور را ببینیم اما ندانیم این کنتاکتور چه موتوری را کنترل میکرد، چند بار در روز عمل میکرد، چه ولتاژی به بوبین میرسید و چه حفاظتهایی در مدار وجود داشت، ممکن است علت اصلی خرابی را اشتباه تشخیص دهیم.
کنتاکتور در واقع یک سیستم است، نه یک قطعه
اگر تمام این مقاله را از یک زاویه نگاه کنیم، یک نکته بسیار مهم مشخص میشود:
کنتاکتور را نباید فقط یک کلید برقی در نظر گرفت.
کنتاکتور ترکیبی از یک سیستم الکتریکی، مغناطیسی و مکانیکی است.
بوبین انرژی الکتریکی میگیرد.
هسته میدان مغناطیسی را به حرکت تبدیل میکند.
مکانیزم حرکت را منتقل میکند.
فنرها وضعیت سیستم را کنترل میکنند.
کنتاکتها جریان را عبور میدهند.
محفظه قوس از کنتاکتها هنگام قطع جریان محافظت میکند.
بدنه همه این اجزا را در موقعیت مناسب نگه میدارد.
کنتاکتهای کمکی نیز اطلاعات و فرمان لازم را به مدار کنترل منتقل میکنند.
اگر یکی از این بخشها درست کار نکند، عملکرد کل سیستم ممکن است مختل شود.
جمعبندی
کالبدشکافی یک کنتاکتور نشان میدهد که پشت ظاهر ساده این تجهیز، یک سیستم دقیق و هماهنگ قرار دارد. از لحظهای که ولتاژ به بوبین میرسد تا زمانی که کنتاکتها بسته میشوند و جریان موتور برقرار میشود، مجموعهای از اتفاقات الکتریکی و مکانیکی در زمانی بسیار کوتاه رخ میدهد. هنگام قطع نیز کنتاکتور باید علاوه بر جداکردن کنتاکتها، با قوس الکتریکی ایجادشده مقابله کند.
شناخت این ساختار باعث میشود خرابی کنتاکتور را فقط با جمله «سوخته است» توصیف نکنیم. یک کنتاکتور سوخته میتواند داستان یک ترمینال شل، بار نامناسب، انتخاب اشتباه، جریان غیرعادی، قوس شدید، تهویه ضعیف، بوبین با ولتاژ نامناسب یا فرسایش طبیعی را روایت کند.
اگر کنتاکتها سیاه شدهاند، باید علت را پیدا کرد. اگر یک ترمینال داغ شده، باید مسیر اتصال بررسی شود. اگر بوبین سوخته، باید ولتاژ و مکانیزم مغناطیسی بررسی شود. اگر کنتاکتور وزوز میکند، باید سیستم فرمان و هسته بررسی شوند. اگر کنتاکتها جوش خوردهاند، نباید فقط کنتاکتور را تعویض کرد؛ بلکه علت جریان و شرایط قطع نیز باید مشخص شود.
مهمتر از همه اینکه انتخاب کنتاکتور نباید فقط بر اساس عدد آمپر انجام شود. نوع بار، رده کاربرد، توان و جریان موتور، تعداد دفعات قطع و وصل، ولتاژ بوبین، شرایط محیطی، دمای تابلو، کیفیت اتصالات و هماهنگی با تجهیزات حفاظتی همگی در طول عمر واقعی کنتاکتور نقش دارند.
به همین دلیل، یک کنتاکتور خوب فقط محصولی نیست که روی بدنه آن یک برند معتبر نوشته شده باشد. کنتاکتور زمانی عملکرد قابل اتکایی خواهد داشت که درست انتخاب شود، درست نصب شود، درست حفاظت شود و در شرایط متناسب با مشخصات فنی خود کار کند.
و شاید مهمترین درس کالبدشکافی همین باشد: وقتی یک کنتاکتور خراب میشود، قبل از اینکه آن را دور بیندازیم، باید از خودمان بپرسیم «این قطعه چرا خراب شد؟» چون پاسخ همین سؤال است که از سوختن کنتاکتور بعدی جلوگیری میکند.
