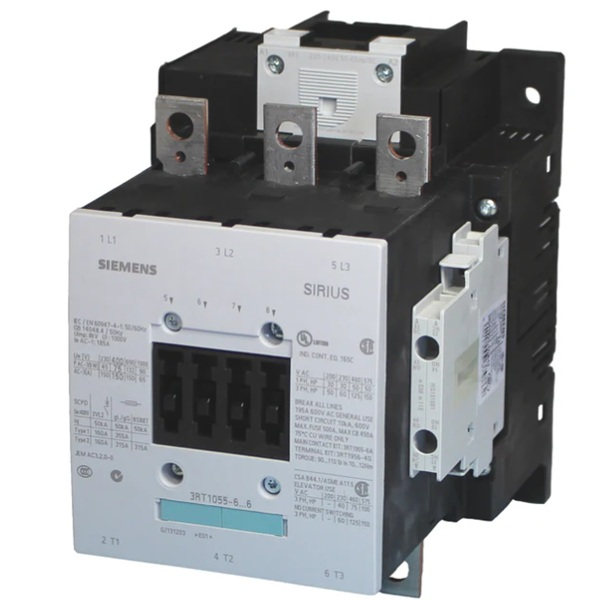

کنتاکتورها یکی از اجزای حیاتی در مدارهای الکتریکی قدرت و فرمان هستند که وظیفه کلیدزنی (وصل و قطع) بارهای الکتریکی پرقدرت را بر عهده دارند. این تجهیزات در طیف وسیعی از کاربردها، از سیستمهای تهویه مطبوع و پمپها گرفته تا آسانسورها و تابلوهای برق صنعتی، نقش اساسی ایفا میکنند. عملکرد صحیح کنتاکتورها مستقیماً بر ایمنی، پایداری و طول عمر سیستمهای الکتریکی تأثیر میگذارد.
یکی از بخشهای کلیدی در کنتاکتور که در معرض استهلاک بیشتری قرار دارد، تیغههای کنتاکتور (متحرک و ثابت) هستند. این تیغهها وظیفه برقراری و قطع جریان الکتریکی را به عهده دارند و به دلیل جرقه زنی ناشی از قطع و وصل بار، به مرور زمان دچار خوردگی، سوختگی و فرسودگی میشوند.
چرا تعویض به موقع تیغههای کنتاکتور اهمیت دارد؟
- جلوگیری از چسبندگی تیغهها: فرسودگی تیغهها میتواند منجر به ناصاف شدن سطح آنها و در نتیجه “چسبندگی” (Welding) تیغهها شود. در این حالت، کنتاکتور با وجود دریافت فرمان قطع، قادر به قطع مدار نخواهد بود که این موضوع میتواند خطرات جدی مانند گرم شدن بیش از حد موتور یا سایر تجهیزات متصل به مدار را به همراه داشته باشد.
- حفظ کیفیت اتصال: تیغههای آسیبدیده مقاومت الکتریکی بالاتری ایجاد میکنند که این امر منجر به افت ولتاژ، افزایش تلفات انرژی و تولید حرارت اضافی در نقطه اتصال میشود. این حرارت میتواند به مرور زمان به سایر اجزای کنتاکتور و مدار آسیب برساند.
- افزایش ایمنی: عملکرد صحیح کنتاکتور برای ایمنی پرسنل و تجهیزات حیاتی است. تعویض به موقع تیغهها، اطمینان از قطع و وصل صحیح مدار را فراهم کرده و از بروز حوادث ناگوار جلوگیری میکند.
- افزایش طول عمر کنتاکتور: با تعویض به موقع تیغههای فرسوده، میتوان از آسیب دیدن سایر اجزای کنتاکتور مانند بوبین و فنرها جلوگیری کرد و عمر مفید کلی دستگاه را افزایش داد.
- کاهش هزینههای تعمیرات: تعویض زودهنگام تیغهها معمولاً هزینه کمتری نسبت به تعویض کل کنتاکتور یا تعمیر آسیبهای ناشی از عدم تعویض به موقع دارد.
ابزارها و مقدمات لازم برای تعویض تیغه کنتاکتور
پیش از شروع فرآیند تعویض تیغهها، اطمینان از در اختیار داشتن ابزار مناسب و رعایت نکات ایمنی ضروری است. در این بخش، ابزارها و مقدمات لازم را معرفی میکنیم:
الف) ابزارهای مورد نیاز:
- پیچگوشتی (دریل شارژی یا دستی): مجموعهای از پیچگوشتیها با سریهای دوسو و چهارسو در سایزهای مختلف، به خصوص برای باز و بسته کردن پیچهای بدنه کنتاکتور و همچنین پیچهای نگهدارنده تیغهها.
- آچار تخت یا رینگی: معمولاً سایزهای 8، 10، 12 و 14 برای باز کردن پیچهای ترمینال و همچنین برخی اتصالات داخلی کنتاکتور کاربرد دارند.
- انبردست و دمباریک: برای گرفتن، نگه داشتن و دستکاری قطعات کوچک.
- سوهان یا سمباده نرم: برای تمیز کردن سطوح تیغههای ثابت و متحرک در صورت نیاز (پس از بررسی شدت آسیب).
- برس سیمی: برای تمیز کردن گرد و غبار و جرم گرفتگی از روی بدنه و قطعات کنتاکتور.
- دستکش عایق الکتریسیته: مهمترین ابزار ایمنی برای جلوگیری از برقگرفتگی.
- عینک ایمنی: برای محافظت از چشمها در برابر پرتاب احتمالی براده یا گرد و غبار.
- مولتیمتر: برای تست پیوستگی تیغهها قبل و بعد از تعویض و همچنین بررسی بوبین کنتاکتور.
- دستمال تمیز: برای پاک کردن سطوح و قطعات.
- چراغ قوه: برای دید بهتر در محیطهای کمنور یا داخل بدنه کنتاکتور.
ب) مقدمات و نکات ایمنی کلیدی:
- قطع کامل برق: مهمترین و حیاتیترین مرحله! قبل از هرگونه اقدام، برق اصلی ورودی تابلو یا مداری که کنتاکتور در آن قرار دارد را به طور کامل قطع کنید. اطمینان حاصل کنید که هیچ ولتاژی در کنتاکتور و ترمینالهای آن وجود ندارد. قطع کننده اصلی (فیوز یا کلید اتوماتیک) را در وضعیت “قطع” قرار داده و در صورت امکان، قفل بزنید تا از وصل مجدد تصادفی آن جلوگیری شود.
- بررسی با مولتیمتر: پس از قطع برق، با استفاده از مولتیمتر در حالت تست ولتاژ، مجدداً ولتاژ را در ترمینالهای ورودی و خروجی کنتاکتور اندازهگیری کنید تا از عدم وجود ولتاژ اطمینان کامل حاصل شود.
- شناسایی کنتاکتور: شماره فنی (Part Number) و مدل دقیق کنتاکتور را یادداشت کنید. این اطلاعات برای تهیه تیغههای یدکی صحیح و مشابه، ضروری است.
- تهیه تیغههای یدکی: تیغههای کنتاکتور معمولاً به صورت کیتهای مجزا (معمولاً 3 پل) به فروش میرسند. حتماً از مطابقت کیت تیغه یدکی با مدل کنتاکتور خود اطمینان حاصل کنید. ابعاد، نوع اتصال و مشخصات الکتریکی تیغهها باید کاملاً یکسان باشند.
- فضای کار مناسب: اطمینان حاصل کنید که فضای کافی برای انجام کار و دسترسی آسان به کنتاکتور دارید.
عیبیابی و تشخیص تیغههای معیوب کنتاکتور
قبل از اقدام به تعویض تیغهها، لازم است تا با دقت کنتاکتور را عیبیابی کرده و از معیوب بودن تیغهها اطمینان حاصل کنیم. مشکلات مربوط به تیغهها اغلب خود را به شکلهای مختلفی نشان میدهند که در ادامه به تفصیل به آنها میپردازیم:
علائم رایج خرابی تیغههای کنتاکتور:
- شنیدن صدای غیرعادی از کنتاکتور: در حین عملکرد، کنتاکتور باید صدایی واضح و مشخص هنگام وصل و قطع شدن داشته باشد. اما اگر صداهای غیرعادی مانند “تقتق” ممتد، “جرقه شدید” همراه با “وزوز” یا “صدای سایش” شنیده میشود، این میتواند نشانهای از مشکل در تیغهها باشد. این صداها معمولاً ناشی از عدم تماس صحیح تیغهها، چسبندگی جزئی یا خوردگی شدید است.
- گرم شدن بیش از حد کنتاکتور: در صورتی که کنتاکتور، به خصوص در قسمت ترمینالهای ورودی و خروجی، داغ میشود (بیش از حد معمول که ممکن است ناشی از بار زیاد باشد)، احتمالاً مقاومت الکتریکی در نقطه اتصال تیغهها افزایش یافته است. این افزایش مقاومت اغلب به دلیل خوردگی، سوختگی یا کثیف بودن سطح تیغهها رخ میدهد. توجه داشته باشید که کمی گرم شدن در اثر عبور جریان بار طبیعی است، اما داغ شدن غیرعادی و لمسنکردنی، زنگ خطر است.
- نچسبیدن کنتاکتور (عدم وصل کامل): گاهی اوقات کنتاکتور فرمان وصل را دریافت میکند، اما مدار اصلی وصل نمیشود یا وصل ناقص است. در این حالت، ممکن است تیغهها به طور کامل به هم نچسبیده باشند یا یکی از تیغهها به دلیل مشکل مکانیکی یا الکتریکی، اتصال برقرار نکند. این وضعیت را میتوان با بررسی وضعیت چراغ سیگنال (در صورت وجود) یا اندازهگیری ولتاژ در خروجی کنتاکتور با مولتیمتر، تشخیص داد.
- نکشیدن کنتاکتور (عدم قطع کامل یا چسبندگی): این یکی از خطرناکترین عوارض خرابی تیغههاست. در این حالت، کنتاکتور فرمان قطع را دریافت میکند، اما مدار قطع نمیشود یا قطع ناقص صورت میگیرد. این پدیده به “چسبندگی تیغهها” (Welding) معروف است و در اثر حرارت ناشی از جرقه زیاد یا جریان اتصال کوتاه، سطح تیغهها ذوب شده و به هم میپیوندند. اگر کنتاکتور فرمان قطع دریافت کرد اما همچنان جریان از آن عبور میکند (که با اندازهگیری ولتاژ یا جریان قابل تشخیص است)، تیغهها چسبیدهاند و نیاز به تعویض فوری دارند.
- مشاهده آثار خوردگی یا سوختگی روی تیغهها: پس از باز کردن بدنه کنتاکتور (با رعایت کامل نکات ایمنی و قطع برق)، باید تیغههای ثابت و متحرک را به دقت بررسی کنید. وجود حفره، خوردگی عمیق، تغییر رنگ شدید (سیاه شدن یا رنگ سبز/آبی ناشی از اکسیداسیون) و ناهمواری سطح تیغهها، همگی نشاندهنده فرسودگی و نیاز به تعویض آنهاست. تیغههای سالم باید سطحی صاف، براق و بدون علائم مشخصه سوختگی یا خوردگی داشته باشند.
- شکستگی یا خمیدگی در تیغهها یا مکانیزم حرکتی: در موارد نادر، ممکن است تیغهها یا قطعات متصل به آنها (مانند بازوهای اتصال دهنده به بوبین) دچار شکستگی یا خمیدگی شوند. این مشکل به وضوح قابل مشاهده است و نیاز به تعویض کل کنتاکتور یا در برخی مدلها، تعویض کل مکانیزم داخلی دارد.
نحوه تست با مولتیمتر:
یکی از راههای دقیق برای اطمینان از وضعیت تیغهها، استفاده از مولتیمتر در حالت تست پیوستگی (Continuity Test) یا مقاومت اهم (Ohm) است.
- قبل از قطع برق: فرمان وصل را به کنتاکتور بدهید (مثلاً با اعمال ولتاژ به بوبین) و سپس با مولتیمتر، مقاومت بین ترمینالهای ورودی و خروجی مربوط به همان فاز را اندازهگیری کنید. این مقاومت باید بسیار نزدیک به صفر اهم (ایدهآل نزدیک به 0.1 اهم یا کمتر) باشد. سپس فرمان قطع را اعمال کرده و مجدداً مقاومت را اندازهگیری کنید. در این حالت، مقاومت باید بینهایت (OL یا خطای پیوستگی) باشد.
- بعد از قطع برق و اطمینان از ایمنی: باز هم میتوانید این تست پیوستگی را با مولتیمتر انجام دهید. کنتاکتور را در حالت وصل قرار دهید (دستی یا با اعمال ولتاژ به بوبین) و پیوستگی بین ترمینالهای مربوطه را چک کنید. سپس آن را در حالت قطع قرار داده و مجدداً پیوستگی را بررسی کنید.
اگر در حالت وصل، مقاومت بالا بود یا در حالت قطع، بوق پیوستگی شنیدید، تیغهها معیوب هستند.
پس از شناسایی علائم و اطمینان از معیوب بودن تیغهها، آماده رفتن به مرحله بعدی یعنی باز کردن کنتاکتور و تعویض قطعات خواهیم بود.
مراحل عملی تعویض تیغههای کنتاکتور
با در دست داشتن ابزار لازم، اطمینان از ایمنی و تشخیص دقیق معیوب بودن تیغهها، اکنون آماده انجام فرآیند تعویض هستیم. این مراحل را با دقت و حوصله دنبال کنید:
1. آمادهسازی نهایی و قطع کامل برق:
همانطور که در بخشهای قبل تأکید شد، ابتدا از قطع کامل برق اصلی ورودی اطمینان حاصل کنید. دوباره با مولتیمتر ولتاژ را در ترمینالهای کنتاکتور اندازه بگیرید. دستکشهای عایق را بپوشید و عینک ایمنی را بر چشمان خود قرار دهید.
2. باز کردن بدنه کنتاکتور:
کنتاکتورها معمولاً از دو یا سه بخش اصلی تشکیل شدهاند: بدنه اصلی (شامل تیغههای ثابت و بوبین) و پوشش بالایی (شامل تیغههای متحرک و مکانیزم فنری).
- باز کردن پوشش بالایی: در اکثر کنتاکتورها، پوشش پلاستیکی بالایی که بوبین و بخش فرمان روی آن قرار دارد، توسط گیرههای پلاستیکی یا پیچهای کوچک نگه داشته شده است. با دقت این گیرهها را آزاد کرده یا پیچها را باز کنید. برخی کنتاکتورها ممکن است دارای سیمپیچ (بوبین) قابل تعویض باشند که در این مرحله ممکن است لازم باشد سیمهای آن را نیز جدا کنید (البته اگر قصد تعویض بوبین را ندارید، این کار ضروری نیست).
- جدا کردن بوبین (اختیاری): اگر لازم است به مکانیزم داخلی دسترسی بهتری پیدا کنید، میتوانید بوبین را نیز از محل خود خارج کنید. معمولاً بوبین توسط یک نگهدارنده فلزی یا پلاستیکی در جای خود محکم شده است.
3. دسترسی به تیغههای ثابت و متحرک:
پس از باز کردن پوشش بالایی، مکانیزم داخلی کنتاکتور نمایان میشود. تیغههای متحرک معمولاً روی یک محور پلاستیکی یا فلزی قرار دارند و توسط فنر به سمت بالا یا پایین کشیده میشوند. تیغههای ثابت نیز در کف یا دیوارههای بدنه اصلی کنتاکتور قرار گرفتهاند.
4. خارج کردن تیغههای قدیمی:
- تیغههای متحرک: این تیغهها معمولاً به سادگی از روی محور یا مکانیزم بالایی قابل جدا شدن هستند. گاهی اوقات نیاز است مکانیزم فنری را کمی فشار دهید تا تیغهها آزاد شوند. دقت کنید که کدام تیغه مربوط به کدام فاز است و چگونه روی محور قرار گرفته بود.
- تیغههای ثابت: این تیغهها معمولاً توسط پیچهایی به بدنه اصلی کنتاکتور متصل شدهاند. این پیچها را باز کنید و تیغههای ثابت را با احتیاط خارج نمایید. به نحوه قرارگیری و اتصال کابلهای ورودی به این تیغهها دقت کنید.
5. تمیزکاری قطعات:
قبل از نصب تیغههای جدید، تمامی سطوح داخلی بدنه کنتاکتور، به خصوص محل قرارگیری تیغههای ثابت و مکانیزم حرکتی تیغههای متحرک را با برس سیمی و دستمال تمیز کنید. گرد و غبار، جرم و بقایای اکسیداسیون را از بین ببرید. اگر سطح تیغههای ثابت کمی ناهموار است (اما آسیب جدی ندیده)، میتوانید با یک سوهان نرم یا سمباده بسیار ریز، سطح آن را کمی صاف کنید، اما مراقب باشید بیش از حد تراش ندهید.
6. نصب تیغههای جدید:
- نصب تیغههای ثابت: تیغههای ثابت جدید را در محل خود قرار دهید و پیچهای اتصال آنها را محکم کنید. اطمینان حاصل کنید که تیغهها به درستی در جای خود قرار گرفتهاند و هیچ لقی ندارند.
- نصب تیغههای متحرک: تیغههای متحرک جدید را بر روی محور یا مکانیزم مربوطه نصب کنید. مطمئن شوید که جهت قرارگیری آنها صحیح است و مکانیزم فنری به درستی عمل میکند.
7. مونتاژ مجدد کنتاکتور:
- بوبین را در صورت جدا کردن، در جای خود قرار داده و محکم کنید.
- پوشش بالایی کنتاکتور را با دقت روی بدنه اصلی قرار دهید و گیرهها یا پیچهای آن را ببندید تا بدنه کاملاً کیپ شود.
8. تست اولیه (بدون برق):
قبل از وصل برق اصلی، مکانیزم کنتاکتور را به صورت دستی چند بار وصل و قطع کنید. اطمینان حاصل کنید که تیغهها به نرمی حرکت میکنند، به طور کامل به هم میرسند و از هم جدا میشوند، و هیچ گیر کردن یا صدای اضافی وجود ندارد.
9. تست با مولتیمتر (پس از وصل برق):
اکنون میتوانید برق اصلی را وصل کنید.
- ابتدا کنتاکتور را در حالت قطع نگه دارید. با مولتیمتر، پیوستگی بین ترمینالهای ورودی و خروجی مربوط به هر فاز را بررسی کنید. نباید بوق پیوستگی شنیده شود.
- سپس با اعمال ولتاژ به بوبین، کنتاکتور را وصل کنید. مجدداً پیوستگی بین ترمینالهای ورودی و خروجی را بررسی کنید. این بار باید مقاومت بسیار کمی (نزدیک به صفر) داشته باشد و بوق پیوستگی شنیده شود.
- پس از قطع فرمان بوبین، دوباره پیوستگی را بررسی کنید تا از قطع کامل مدار اطمینان حاصل نمایید.
10. تست نهایی در مدار:
پس از اطمینان از صحت عملکرد کنتاکتور با مولتیمتر، اجازه دهید تا در مدار اصلی به کار خود ادامه دهد. برای چند دقیقه عملکرد آن را تحت نظر داشته باشید و به صدا و دمای آن دقت کنید.
این مراحل، فرآیند کلی تعویض تیغههای کنتاکتور را پوشش میدهد. بسته به مدل و برند کنتاکتور، ممکن است جزئیات کمی متفاوت باشد، اما اصول کلی یکسان است.
نتیجهگیری، نکات تکمیلی و نگهداری پیشگیرانه
پس از انجام موفقیتآمیز فرآیند تعویض تیغهها و اطمینان از عملکرد صحیح کنتاکتور، لازم است چند نکته تکمیلی و مهم را در نظر داشته باشیم تا عمر مفید کنتاکتور را افزایش داده و از بروز مشکلات احتمالی در آینده جلوگیری کنیم.
جمعبندی نکات کلیدی:
- ایمنی اولویت اصلی است: همیشه و در هر مرحله، قطع کامل برق و استفاده از تجهیزات حفاظت فردی (دستکش عایق، عینک ایمنی) را در اولویت قرار دهید.
- استفاده از قطعات یدکی مناسب: اطمینان حاصل کنید که کیت تیغه یدکی خریداری شده دقیقاً با مدل و شماره فنی کنتاکتور شما مطابقت دارد. استفاده از قطعات نامتناسب میتواند منجر به عملکرد نادرست و حتی آسیب دائمی به کنتاکتور شود.
- دقت در مونتاژ: تمام مراحل باز و بسته کردن کنتاکتور باید با دقت انجام شود. اطمینان از محکم بودن اتصالات پیچها و جا افتادن صحیح قطعات، نقش بسزایی در عملکرد پایدار کنتاکتور دارد.
- تستهای منظم: پس از تعویض، تستهای اولیه با مولتیمتر و سپس نظارت بر عملکرد کنتاکتور در حین کار، مراحل حیاتی برای اطمینان از درستی انجام کار هستند.
نکات تکمیلی و پیشرفته:
- نوع تیغهها: کنتاکتورها با تیغههای مختلفی عرضه میشوند (مانند تیغههای نقرهای، آلیاژهای نقره، یا کربن). در هنگام خرید قطعه یدکی، به جنس تیغههای قبلی و توصیههای سازنده توجه کنید. تیغههایی که مقاومت الکتریکی کمتری دارند و دیرتر اکسید میشوند، معمولاً عمر طولانیتری خواهند داشت.
- بوبین (Coil): در برخی موارد، ممکن است بوبین کنتاکتور نیز دچار مشکل شود (مانند سوختن یا قطع شدن سیمپیچ). اگر هنگام تعویض تیغهها متوجه شدید که بوبین نیز آسیب دیده است، بهتر است آن را نیز تعویض کنید. تست بوبین با مولتیمتر (بررسی مقاومت سیمپیچ) میتواند به تشخیص سلامت آن کمک کند.
- تعمیر پذیری کنتاکتور: برخی کنتاکتورها به گونهای طراحی شدهاند که تمامی قطعات آنها (شامل بوبین، فنرها، تیغهها و حتی بدنه) قابل تعویض هستند. در مقابل، برخی دیگر (به خصوص مدلهای ارزانتر) ممکن است تعمیرپذیری محدودی داشته باشند و در صورت خرابی تیغهها، نیاز به تعویض کل کنتاکتور باشد. هنگام خرید، به این نکته توجه کنید.
- کنتاکتورهای کمکی (Auxiliary Contacts): علاوه بر تیغههای قدرت اصلی، کنتاکتورها اغلب دارای کنتاکتهای کمکی (معمولاً NO – Normally Open و NC – Normally Closed) هستند که برای مدارهای فرمان و سیگنالدهی استفاده میشوند. این کنتاکتها نیز ممکن است در طول زمان دچار استهلاک شوند و نیاز به بررسی و در صورت لزوم، تعویض داشته باشند.
- بررسی دورهای سیستم: توصیه میشود که تمامی تجهیزات الکتریکی صنعتی، از جمله کنتاکتورها، به صورت دورهای (مثلاً سالانه یا شش ماهه بسته به شرایط محیطی و میزان کارکرد) توسط یک فرد متخصص مورد بازرسی قرار گیرند. این بازرسیهای پیشگیرانه میتواند شامل تمیزکاری، سفت کردن اتصالات، و بررسی علائم استهلاک باشد و از بروز خرابیهای ناگهانی و پرهزینه جلوگیری کند.
نگهداری پیشگیرانه برای افزایش طول عمر کنتاکتور:
- کاهش بار اضافی: اطمینان حاصل کنید که باری که از کنتاکتور عبور میکند، از حد مجاز تعیین شده توسط سازنده تجاوز نمیکند. بار اضافی باعث افزایش حرارت و استهلاک سریعتر تیغهها میشود.
- حفاظت در برابر نوسانات ولتاژ: استفاده از محافظهای ولتاژ یا سیستمهای پایدارکننده میتواند از کنتاکتور در برابر نوسانات شدید برق محافظت کند.
- محیط عملیاتی مناسب: کنتاکتورها را در محیطی تمیز، خشک و با تهویه مناسب نصب کنید. گرد و غبار، رطوبت و دمای بالا میتوانند عمر مفید آنها را کاهش دهند.
- جلوگیری از جرقه زنی شدید: در مدارهایی که احتمال جرقه زنی زیاد است (مانند قطع و وصل بارهای سلفی یا خازنی)، استفاده از تجهیزات جانبی مانند مقاومتهای موازی (Snubber Circuits) یا دیودهای هرزگرد (Flyback Diodes) برای بوبین، میتواند به کاهش استهلاک کنتاکتها کمک کند.
- بررسی اتصالات: به طور منظم، اتصالات ورودی و خروجی کنتاکتور را از نظر سفتی و عدم وجود سولفاته شدن یا خوردگی بررسی کنید. اتصالات سست باعث افزایش مقاومت و تولید حرارت میشوند.
با رعایت این نکات، میتوانید اطمینان حاصل کنید که کنتاکتور شما به بهترین شکل عمل کرده و طول عمر مفید خود را حفظ خواهد کرد.
