کلید اتوماتیک یکی از مهمترین تجهیزات حفاظتی در سیستمهای برق است که نقش اصلی آن، قطع جریان برق در شرایط غیرعادی مانند اتصال کوتاه، اضافهبار و نشت جریان در برخی مدلها است. این وسیله در نگاه اول شاید ساده به نظر برسد، اما در عمل یکی از حیاتیترین اجزای هر تابلو برق، واحد مسکونی، واحد تجاری یا محیط صنعتی محسوب میشود. اگر کلید اتوماتیک بهدرستی انتخاب و تنظیم نشود، ممکن است تجهیزات برقی آسیب ببینند، سیمکشی دچار مشکل شود یا حتی خطر آتشسوزی به وجود آید.
در آموزش کلید اتوماتیک، اولین نکتهای که باید به آن توجه کرد این است که این کلیدها صرفاً برای روشن و خاموش کردن برق نیستند؛ بلکه وظیفه اصلی آنها حفاظت از مدار است. به همین دلیل، شناخت ساختار، انواع، کاربردها و نحوه عملکرد آنها برای هر فردی که با برق سروکار دارد، اهمیت زیادی دارد. چه شما یک برقکار باشید، چه مدیر تأسیسات یک مجموعه، و چه خریدار تجهیزات برقی برای فروشگاه یا پروژه ساختمانی، آشنایی با این کلیدها باعث میشود انتخاب دقیقتر و ایمنتری داشته باشید.
کلیدهای اتوماتیک معمولاً در ردههای مختلفی تولید میشوند و هرکدام برای شرایط خاصی طراحی شدهاند. برخی از آنها برای مصارف خانگی مناسباند، برخی برای تابلوهای صنعتی و بعضی دیگر برای حفاظت از موتورهای الکتریکی یا مدارهای حساس استفاده میشوند. به همین دلیل، در زمان خرید، فقط نباید به قیمت توجه کرد؛ بلکه باید جریان نامی، قدرت قطع، نوع کاربرد و برند را نیز در نظر گرفت.
از نظر ظاهری، کلید اتوماتیک ممکن است شبیه یک کلید معمولی به نظر برسد، اما درون آن مکانیزمهای دقیق و حساسی وجود دارد که هنگام بروز خطا، در زمان مناسب مدار را قطع میکنند. همین ویژگی باعث شده این کلیدها نسبت به فیوزهای قدیمی، عملکرد مطمئنتر و کاربردیتری داشته باشند.
انواع کلید اتوماتیک + کاربرد هرکدام (خانگی، صنعتی، موتور)
برای اینکه آموزش کلید اتوماتیک واقعاً کاربردی باشد، باید قبل از هر چیز با انواع کلید اتوماتیک آشنا شوید. چون انتخاب اشتباه، حتی اگر کلید از نظر ظاهری سالم باشد، میتواند باعث عملکرد نامناسب در زمان خطا یا قطعهای بیمورد شود. در ادامه، مهمترین دستهبندیها را به زبان ساده توضیح میدهم.
1) کلید اتوماتیک بر اساس تیپ (Trip Curve)
در بازار معمولاً روی بدنه کلید اتوماتیک، حروف و اعدادی میبینید که نشاندهنده رفتار کلید در زمان اضافهبار است. یکی از رایجترین تیپها:
- تیپ B: مناسب مدارهای خانگی و روشنایی. معمولاً در اضافهبارهای سبکتر سریعتر عمل میکند.
- تیپ C: رایجترین گزینه برای کاربردهای عمومی (مثل پریزها، برخی تجهیزات صنعتی سبک). چون مقاومت به جریان راهاندازی بالاتر است، برای مدارهایی که جریان هجومی دارند مناسبتر است.
- تیپ D: معمولاً برای تجهیزات با جریان هجومی و راهاندازی شدید (مثل برخی موتورهای خاص و ترانسهای خاص) استفاده میشود.
نکته سئو و فروشگاهی: اگر مشتری دقیق نداند تیپ چیست، شما میتوانید در صفحه محصول/مقاله به این اشاره کنید که تیپ B/C/D تعیین میکند کلید در شرایط اضافهبار یا جریان راهاندازی چگونه رفتار کند.
2) کلید اتوماتیک بر اساس تعداد پل
کلید اتوماتیک ممکن است یکپل (تک فاز)، دوپل یا سهپل و چهارپل باشد:
- ۱P (یک پل): فقط یک فاز را قطع میکند؛ معمولاً برای مدارهای تکفاز.
- ۲P (دو پل): فاز و نول را قطع میکند (در برخی مدلها بسته به سیستم).
- ۳P (سه پل): برای سیستمهای سهفاز؛ هر سه فاز را محافظت میکند.
- ۴P (چهار پل): سه فاز + نول را نیز پوشش میدهد؛ مناسب شبکههایی که نیاز به قطع نول هم دارند.
3) کلید اتوماتیک به همراه قابلیتهای حفاظتی (MCB یا RCCB/RCBO)
در آموزش کلید اتوماتیک، بسیاری از خریداران این دو را با هم قاطی میکنند:
- MCB (کلید اتوماتیک معمولی): بیشتر برای اتصال کوتاه و اضافهبار است.
- RCCB (حفاظت نشتی جریان): تمرکز روی تشخیص نشتی به زمین و حفاظت افراد در برابر برقگرفتگی.
- RCBO (ترکیب MCB و RCCB): یعنی هم حفاظت اضافهبار/اتصال کوتاه دارد هم حفاظت نشتی جریان.
پس اگر سایت شما فروش محصولات حفاظتی است، اینجا بهترین جای مقاله است که توضیح دهید:
اگر هدف شما فقط قطع اتصال کوتاه و اضافهبار است → MCB کافی است؛
اگر نگرانی اصلی برقگرفتگی و نشتی جریان است → RCCB/RCBO مهمتر است.
نتیجه عملی بخش 2
تا اینجا یاد گرفتیم کلید اتوماتیک صرفاً یک عدد آمپر نیست. انتخاب درست به این بستگی دارد که:
- مدار شما خانگی است یا صنعتی؟
- مدار شما جریان راهاندازی/هجومی دارد یا نه؟
- سیستم شما تکفاز است یا سهفاز؟
- نیاز شما فقط حفاظت الکتریکی است یا حفاظت نشتی و ایمنی افراد هم مطرح است؟
نحوه انتخاب کلید اتوماتیک مناسب برای هر کاربرد
انتخاب کلید اتوماتیک شاید در ظاهر کار سادهای به نظر برسد، اما در عمل اگر درست انجام نشود، هم امنیت مدار را پایین میآورد و هم ممکن است باعث هزینههای اضافی و خرابی تجهیزات شود. به همین دلیل، قبل از خرید باید بدانید کلید اتوماتیک قرار است در چه مداری نصب شود، چه مقدار جریان از آن عبور میکند، چه نوع بار برقی به آن متصل است و آیا مدار شما به حفاظتهای خاصتری مثل جلوگیری از نشتی جریان هم نیاز دارد یا نه. درواقع، کلید اتوماتیک خوب کلیدی نیست که فقط آمپر بالایی داشته باشد؛ کلید مناسب، کلیدی است که دقیقاً با نیاز مدار هماهنگ باشد.
یکی از اولین معیارهایی که باید بررسی شود، جریان نامی است. جریان نامی همان مقداری است که کلید میتواند بهصورت عادی و بدون مشکل از آن عبور دهد. اگر کلید ضعیفتر از مصرف واقعی مدار انتخاب شود، مدام قطع میکند و آزاردهنده خواهد بود. از طرف دیگر، اگر بیش از حد قوی انتخاب شود، در زمان بروز خطا ممکن است دیر عمل کند و به تجهیزات آسیب برسد. به همین دلیل، انتخاب آمپر مناسب باید بر اساس مجموع مصرف تجهیزات، نوع بار و شرایط بهرهبرداری انجام شود، نه فقط بر اساس حدس یا تجربه سطحی.
نکته مهم دیگر، نوع بار الکتریکی است. برخی وسایل برقی مانند روشناییهای ساده یا تجهیزات خانگی معمولی، جریان راهاندازی زیادی ندارند و انتخاب کلید برای آنها سادهتر است. اما وسایلی مثل موتورهای الکتریکی، پمپها، کمپرسورها، کولرهای گازی، دستگاههای صنعتی و برخی منابع تغذیه در لحظه شروع به کار، جریان بیشتری نسبت به حالت عادی میکشند. اگر کلید اتوماتیک متناسب با این شرایط انتخاب نشود، در همان لحظه شروع به کار مدار را بیدلیل قطع میکند. برای همین است که در بعضی مدارها باید به جای انتخاب عجولانه، تیپ مناسب کلید را هم در نظر گرفت.
در سیستمهای تکفاز خانگی، معمولاً شرایط سادهتر است و بیشتر از کلیدهای مناسب روشنایی، پریزها و وسایل برقی معمولی استفاده میشود. اما در سیستمهای سهفاز، موضوع کمی تخصصیتر میشود. در این حالت باید هم به تعادل بار بین فازها توجه کرد و هم به ظرفیت کل سیستم. در مدارهای سهفاز صنعتی، انتخاب نادرست کلید میتواند باعث قطع ناگهانی خط تولید، فشار به موتور یا حتی توقف کامل یک دستگاه شود. به همین دلیل، در محیطهای صنعتی معمولاً علاوه بر جریان نامی، قدرت قطع کلید و تحمل آن در برابر خطاهای احتمالی اهمیت بسیار زیادی دارد.
قدرت قطع یکی دیگر از فاکتورهای بسیار مهم است که خیلی از خریداران هنگام انتخاب به آن توجه کافی نمیکنند. قدرت قطع نشان میدهد کلید در صورت بروز اتصال کوتاه، تا چه مقدار جریان خطا را میتواند بدون آسیب تحمل و قطع کند. این موضوع مخصوصاً در ساختمانهایی که تابلو برق اصلی دارند یا در محیطهای صنعتی با احتمال خطاهای جدی، اهمیت بیشتری پیدا میکند. اگر قدرت قطع کلید پایینتر از نیاز واقعی باشد، کلید در زمان حادثه عملکرد مطمئنی نخواهد داشت. بنابراین همیشه باید این عدد را با شرایط محل نصب تطبیق داد.
برند و کیفیت ساخت هم نقش مهمی دارند. در بازار، کلیدهای اتوماتیک با کیفیتهای مختلف وجود دارند و همه آنها عملکرد یکسانی ندارند. بعضی محصولات فقط ظاهر مشابه دارند اما از نظر دقت عملکرد، طول عمر مکانیکی و الکتریکی، کیفیت کنتاکتها و پایداری در شرایط سخت، فاصله زیادی با برندهای معتبر دارند. اگر کلید اتوماتیک برای پروژهای مهم یا برای تجهیزات حساس خریداری میشود، کیفیت ساخت باید در اولویت باشد، چون هزینه خرابی یا توقف سیستم معمولاً چند برابر قیمت خود کلید خواهد بود.
در نهایت، انتخاب درست کلید اتوماتیک یعنی رسیدن به یک تعادل منطقی بین ایمنی، کارایی، دوام و قیمت. نه باید سراغ گزینهای رفت که بیش از حد ضعیف است و نه مدلی که صرفاً چون گرانتر یا بزرگتر است، مناسبتر به نظر میرسد. اگر انتخاب بر اساس نوع مدار، جریان مصرفی، تیپ مناسب و قدرت قطع انجام شود، هم عمر تجهیزات بیشتر میشود و هم احتمال خرابی و خطرات برقی تا حد زیادی کاهش پیدا میکند.
کلید اتوماتیک چگونه کار میکند؟ (عملکرد واقعی و اجزای داخلی)
برای اینکه آموزش کلید اتوماتیک فقط به خرید و انتخاب محدود نشود و واقعاً درک کنید این وسیله در لحظه بروز مشکل چه میکند، باید کمی درباره سازوکار داخلی آن صحبت کنیم. کلید اتوماتیک در حالت عادی جریان برق را مثل یک پل مطمئن عبور میدهد؛ یعنی نه مسیر را قطع میکند و نه مانع عملکرد تجهیزات میشود. اما دقیقاً به محض اینکه مدار وارد شرایط غیرعادی شود، کلید باید در زمان مناسب واکنش نشان دهد. این واکنش معمولاً در دو سناریوی اصلی اتفاق میافتد: یکی شرایطی که جریان از حد مجاز بیشتر میشود (اضافهبار) و دیگری شرایطی که جریان به شکل ناگهانی و بسیار بالا بالا میرود (اتصال کوتاه). تفاوت این دو وضعیت باعث میشود کلید اتوماتیک از مکانیزمهای متفاوتی برای تشخیص و قطع استفاده کند.
در بسیاری از کلیدهای اتوماتیک استاندارد، بخش اصلی حفاظت در برابر اضافهبار از یک مکانیزم حرارتی استفاده میکند. منطق حرارتی این است که وقتی جریان از مقدار طراحیشده بالاتر میرود، درون کلید گرمایی ایجاد میشود که به مرور زمان باعث فعال شدن سیستم قطع میشود. به همین دلیل است که در اضافهبار، قطع معمولاً سریع اما نه در حد اتصال کوتاه اتفاق میافتد. یعنی اگر مدار فقط کمی بیش از حد کار کند، کلید معمولاً اجازه میدهد مدتی ادامه بدهد تا مشخص شود آیا این وضعیت طولانی میشود یا برطرف میشود. این ویژگی کمک میکند که کلید هنگام بار طبیعی اما کمی بالاتر از حد، بدون دلیل قطع نکند.
در کنار حفاظت حرارتی، حفاظت در برابر اتصال کوتاه معمولاً از یک مکانیزم مغناطیسی استفاده میکند. در اتصال کوتاه، جریان به شکل ناگهانی و بسیار بزرگ بالا میرود و این افزایش جریان، یک اثر مغناطیسی قوی ایجاد میکند که بهسرعت فرمان قطع را فعال میکند. اینجا زمان خیلی حیاتی است؛ چون هر ثانیه تأخیر میتواند باعث داغ شدن شدید سیمها، آسیب به تجهیزات یا حتی ایجاد خطر آتشسوزی شود. بنابراین مکانیزم مغناطیسی باید خیلی سریع عمل کند تا مدار در کوتاهترین زمان قطع شود.
یکی از نکاتی که در آموزش کلید اتوماتیک باعث سردرگمی برخی کاربران میشود، تفاوت رفتار کلیدها در مواجهه با جریانهای گذرا است. جریانهای گذرا همان جریانهایی هستند که هنگام روشن شدن برخی دستگاهها ایجاد میشوند و ممکن است برای چند لحظه مقدارشان از جریان نامی عبور کند. اگر مکانیزم حفاظت طوری تنظیم نشده باشد که این جریانهای کوتاهمدت را تحمل کند، کلید مدام قطع میکند و سیستم عملاً از کار میافتد. در همین نقطه است که تیپ کلید اتوماتیک وارد میشود و رفتار آن نسبت به جریان راهاندازی یا هجومی مشخص میگردد.
از نظر اجزای داخلی، کلید اتوماتیک معمولاً دارای کنتاکتهای قدرت است که وظیفه اتصال و قطع مدار را بر عهده دارند. وقتی فرمان قطع صادر میشود، این کنتاکتها از هم جدا میشوند تا جریان قطع گردد. اما مشکل اینجاست که هنگام جدا شدن کنتاکتها، به دلیل وجود جریان الکتریکی، احتمال ایجاد قوس الکتریکی (جرقه) وجود دارد. به همین دلیل بخشهای دیگری در کلید طراحی شدهاند که قوس را کنترل کنند و سریعتر خاموشش کنند. کیفیت این قسمتها در کلیدهای معتبر معمولاً بهتر است و همین موضوع روی ایمنی و طول عمر کلید اثر مستقیم دارد.
در فرآیند قطع، مکانیزمهای داخلی پس از دریافت فرمان، باعث آزاد شدن یک سازوکار مکانیکی میشوند و در نهایت مدار قطع میگردد. سپس کاربر میتواند پس از رفع علت خطا و کاهش شرایط غیرعادی، کلید را مجدداً وصل کند. البته باید دقت کرد که اگر علت خطا باقی بماند، ممکن است کلید دوباره و این بار حتی سریعتر یا با حساسیت بیشتر قطع کند؛ چون سیستم میخواهد از ادامه آسیب جلوگیری کند. بنابراین در صورت قطع کلید، صرفاً روشن کردن مجدد بدون بررسی علت، اقدام ایمنی محسوب نمیشود.
در پایان این بخش، ایده اصلی این است که کلید اتوماتیک یک وسیله «قطع و وصل ساده» نیست، بلکه یک سیستم تشخیص و حفاظت چند مرحلهای است. حفاظت حرارتی و مغناطیسی به کلید کمک میکند بین اضافهبار و اتصال کوتاه تفاوت بگذارد و در هر حالت، مناسبترین زمان قطع را انجام دهد. وقتی این درک پایه شکل بگیرد، در بخش بعدی میتوانیم به سراغ بخش کاربردیتر برویم: چرا کلید اتوماتیک قطع میکند، چه علتهایی دارد و چگونه باید عیبیابی اصولی انجام داد تا دیگر مشکل تکرار نشود.
دلایل رایج قطع شدن کلید اتوماتیک و راه عیبیابی درست
یکی از رایجترین تجربههایی که کاربران با کلید اتوماتیک دارند این است که ناگهان برق قطع میشود و کلید پایین میآید یا در وضعیت قطع باقی میماند. خیلیها در این لحظه سریع سراغ روشن کردن مجدد میروند، اما آموزش کلید اتوماتیک وقتی واقعاً مفید است که شما بتوانید علت را پیدا کنید. چون اگر علت اصلی همچنان باقی بماند، ممکن است قطع کردن دوباره تکرار شود یا حتی شرایط خطرناکتری ایجاد شود. بنابراین هدف این بخش این است که بفهمیم کلید اتوماتیک چه عواملی را «تشخیص» میدهد و چگونه میشود به شکل منطقی بررسی کرد کدام بخش مدار مشکل دارد.
اولین و شایعترین دلیل قطع شدن کلید، اضافهبار است. اضافهبار یعنی جریان مصرفی مدار برای مدت کوتاه یا طولانی بالاتر از مقدار مجاز کلید قرار گرفته باشد. در ساختمانهای مسکونی، این اتفاق معمولاً وقتی رخ میدهد که چند دستگاه پرمصرف همزمان روشن شوند؛ مثل بخاری برقی، مایکروویو، اتو، آبگرمکن، کولر گازی، جاروبرقی پرقدرت یا ماشین لباسشویی. اگر کلید برای یک مدار خاص طراحی شده باشد، روشن شدن همزمان وسایل سنگین میتواند منجر به بالا رفتن جریان و فعال شدن حفاظت حرارتی شود. در بسیاری از موارد، قطع حرارتی زماندارتر است؛ یعنی ممکن است چند دقیقه بعد از روشن شدن دستگاهها اتفاق بیفتد. همین الگو معمولاً میتواند سرنخ خوبی باشد که مشکل از اضافهبار است.
دلیل دوم، اتصال کوتاه یا وجود ایراد جدی در مسیر سیمها است. اتصال کوتاه یعنی مسیر جریان به شکل ناگهانی به هم میریزد و جریان بسیار بالا ایجاد میشود. در این حالت کلید معمولاً سریع قطع میکند؛ یعنی در همان لحظه یا مدت بسیار کوتاه. اتصال کوتاه میتواند ناشی از آسیب دیدگی عایق سیمها، شل بودن اتصالات، خراب شدن پریز یا دوشاخه، یا حتی رطوبت و نفوذ آب به تجهیزات باشد. گاهی هم وقتی یک دستگاه خراب را روشن میکنید، کلید همان لحظه قطع میشود؛ یعنی مشکل از خود دستگاه است نه از کل مدار.
گاهی نیز کلید اتوماتیک به دلیل نشتی جریان یا وجود ایراد در مسیر زمین (Earth) قطع میکند؛ اما این نکته بیشتر مربوط به کلیدهای حفاظت نشتی جریان مانند RCCB یا RCBO است، نه همه کلیدهای اتوماتیک معمولی. با این حال اگر در پروژه شما کلید ترکیبی یا مخصوص نشتی دارید، ممکن است با وجود اینکه مدار از نظر اضافهبار یا اتصال کوتاه مشکلی ندارد، باز هم قطع اتفاق بیفتد. نشتی جریان میتواند از وسایل برقی با عایق خراب، رطوبت در سیمها، یا خرابی در بخشهای داخلی دستگاهها ایجاد شود. در این سناریو معمولاً نشانههایی مثل بوی سوختگی خفیف، گرم شدن یک قسمت خاص یا مشاهده علائم غیرعادی از تجهیزات دیده میشود.
از دیگر دلایل مهم، مشکل در خود کلید یا کیفیت نامناسب نصب است. حتی اگر مدار درست طراحی شده باشد، اگر اتصالها شل باشند، کنتاکتها داغ کنند یا کلید به شکل صحیح فیکس نشده باشد، ممکن است کلید به شکل غیرمنتظره قطع کند یا در طول زمان با افت عملکرد روبهرو شود. همچنین برخی کاربران هنگام نصب یا تعمیر، سیمبندی را بدون استاندارد انجام میدهند؛ برای مثال فاز و نول به شکل اشتباه به قسمتی متصل میشود یا بارها در جای نامناسب قرار میگیرند. این نوع ایرادها گاهی باعث میشود حفاظتها درست عمل نکنند یا به جای اینکه در شرایط خطا قطع کنند، در وضعیت عادی هم واکنش نشان دهند.
برای عیبیابی درست، بهتر است کار را با یک روش مرحلهای و امن جلو ببرید. اول مشخص کنید قطع شدن کلید در چه زمانی رخ میدهد. اگر بعد از روشن کردن چند دستگاه پرمصرف رخ میدهد و با کم کردن تعداد دستگاهها مشکل حل میشود، احتمال اضافهبار بالاتر است. اگر با وصل کردن یک دستگاه خاص یا در همان لحظه روشن کردن آن اتفاق میافتد، باید به اتصال کوتاه یا مشکل همان دستگاه شک کرد. سپس بررسی کنید آیا در بخش مشخصی از ساختمان یا یک پریز خاص هم مشکل وجود دارد یا خیر. معمولاً اگر فقط یک ناحیه مشکل دارد، میتوان فهمید که ایراد در همان مدار یا همان تجهیزات است.
قدم بعدی این است که کل برق را دوباره وصل نکنید و اجازه بدهید بررسی منطقی انجام شود. میتوانید با خاموش کردن وسایل یکییکی، به ترتیب علت را پیدا کنید؛ اما این کار باید با احتیاط و ترجیحاً پس از اطمینان از نبود خطر انجام شود. در محیطهای خانگی، اگر کوچکترین احتمال آسیب جدی وجود دارد، بهتر است به جای تستهای پرریسک، از یک متخصص برق کمک بگیرید. در مورد نشتی جریان هم بهتر است دستگاههایی که احتمال خرابی عایق دارند، سریعتر از مدار جدا شوند تا علت مشخص شود.
نکتهای که کمتر گفته میشود این است که گاهی مردم مشکل را «به کلید نسبت میدهند» در حالی که علت اصلی دستگاه یا سیمکشی است. یعنی کلید فقط نقش محافظ را دارد و صرفاً خطا را قطع میکند تا جلوی آسیب بزرگتر گرفته شود. پس اگر بارها کلید دوباره قطع میکند، راه درست این نیست که آمپر کلید را افزایش دهید یا آن را دور بزنید؛ چون این کار میتواند حفاظت واقعی را از بین ببرد و خطر آتشسوزی را افزایش دهد. آموزش حرفهای کلید اتوماتیک دقیقاً میگوید که تعمیر باید روی علت متمرکز باشد، نه فقط روی علامت.
در پایان، اگر بخواهیم خلاصه کنیم: اضافهبار معمولاً با چند مصرفکننده سنگین و با تأخیر اتفاق میافتد، اتصال کوتاه معمولاً سریع و هنگام روشن شدن یک دستگاه یا ایراد در سیمها رخ میدهد، و نشتی جریان بیشتر با کلیدهای مخصوص نشتی دیده میشود. اگر این الگوها را بشناسید، عیبیابی بسیار سریعتر و کمریسکتر انجام میشود و هم پولتان هدر نمیرود و هم ایمنی سیستم بهتر حفظ میشود.
نصب و سیمبندی اصولی کلید اتوماتیک + نکات ایمنی ضروری
در مقاله آموزش کلید اتوماتیک، رسیدن به بخش نصب و سیمبندی یعنی جایی که بسیاری از افراد به اشتباه فکر میکنند فقط باید سیمها را جابهجا کرد تا کلید کار کند. اما واقعیت این است که نصب کلید اتوماتیک از نظر ایمنی، حساسیت بسیار بالایی دارد؛ چون یک اتصال اشتباه، میتواند باعث داغ شدن کنتاکتها، ایجاد قوس الکتریکی، قطعهای بیدلیل یا حتی خطر برقگرفتگی و آتشسوزی شود. پس اگر قصد دارید در مسیر خرید و نصب، اطلاعات واقعی داشته باشید، باید این بخش را دقیق و مرحلهای، اما به زبان روان دنبال کنید.
قبل از هر چیز، باید روی یک اصل ساده و مهم تأکید کنیم: کلید اتوماتیک وسیلهای برای «حفاظت» است، نه وسیلهای برای جبران ایرادهای سیمکشی. یعنی اگر سیمکشی از ابتدا استاندارد نباشد، کلید هر چقدر هم باکیفیت باشد، ممکن است درست حفاظت نکند یا مدام قطع کند. بنابراین بهترین نتیجه وقتی به دست میآید که هم انتخاب درست انجام شده باشد و هم نصب استاندارد باشد.
برای شروع نصب، معمولاً اولین مرحله بررسی مشخصات کلید است. آمپر نامی کلید باید با مدار شما همخوان باشد، تیپ آن باید متناسب با نوع بار باشد و تعداد پلها دقیقاً مطابق با سیستم شما انتخاب شود. اگر کلید تکفاز است، انتظار نداریم بتواند بار سهفاز را مدیریت کند و اگر کلید چندپل انتخاب شده، باید بدانید در تابلو دقیقا کدام مسیرها را قطع میکند. این بخش از نظر سئو هم برای مقاله فروشگاهی عالی است، چون کاربر هنگام خرید به دنبال همین اطلاعات کاربردی است و حس اطمینان پیدا میکند.

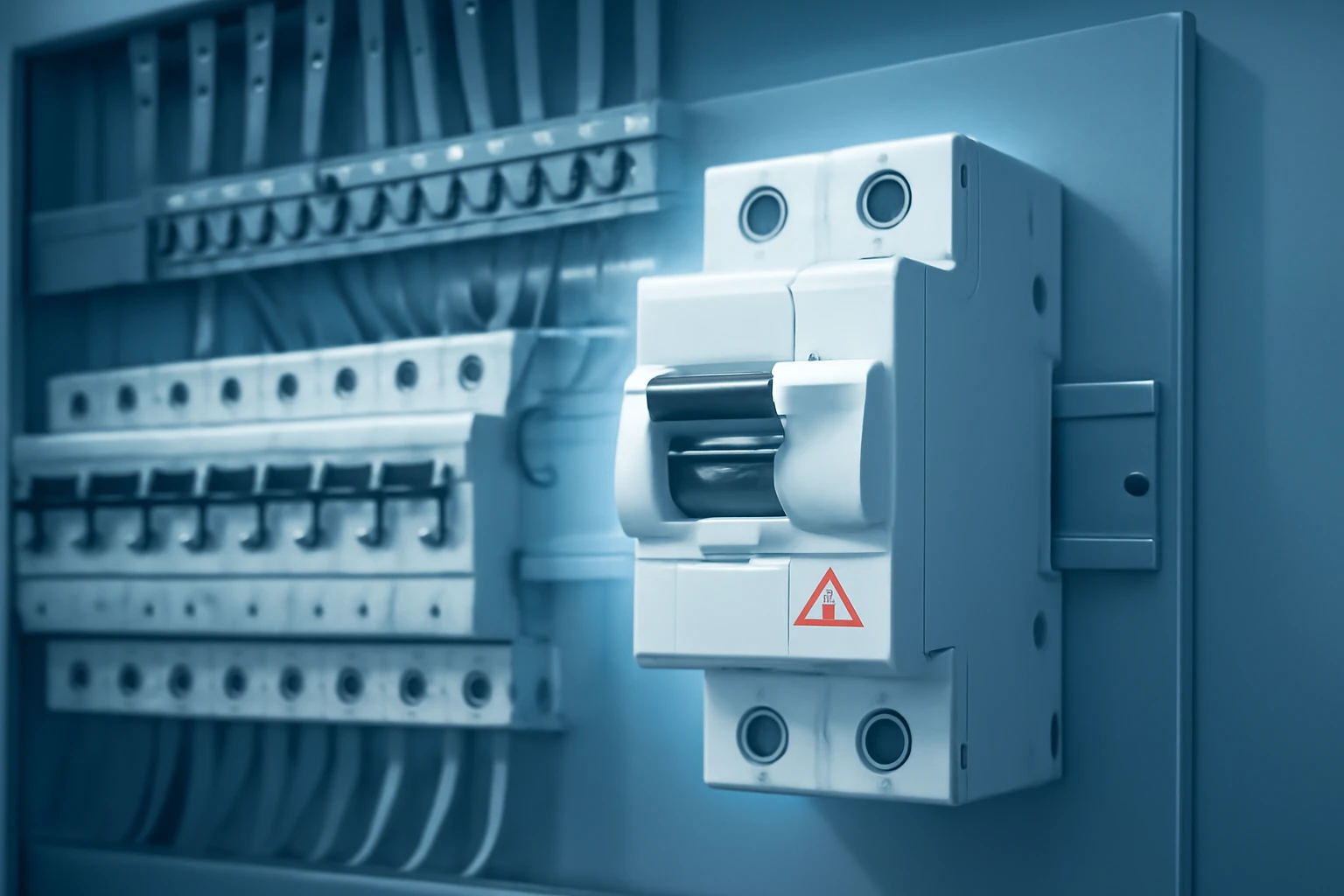

گام بعدی محل نصب و وضعیت تابلو برق است. کلید اتوماتیک باید در جای درست تابلو و روی ریل استاندارد نصب شود و از نظر مکانیکی محکم و بدون لقی فیکس گردد. لقی در نصب، در طول زمان میتواند باعث گرم شدن اتصال و ایجاد مقاومت گذرا شود. همین مسئله یکی از دلایل رایج داغ شدن یا بوی سوختگی اطراف کلیدهاست که خیلی وقتها به کلید نسبت داده میشود، در حالی که اصل مشکل میتواند از فیکس نبودن یا کیفیت اتصال باشد.
حالا نوبت به سیمبندی میرسد. در نصب اصولی، شما باید مدار ورودی را به قسمت ورودی کلید وصل کنید و خروجی را به بارهای مشخص. خیلی از افراد از نظر ذهنی فکر میکنند چون کلید یک قطعکننده است، هر سمتی از سیم را میشود وصل کرد؛ اما در اکثر کلیدهای استاندارد، پایههای ورودی و خروجی با هدف مکانیکی و الکتریکی طراحی شدهاند و جابهجایی میتواند باعث عملکرد نامناسب یا مشکلات حرارتی شود. علاوه بر آن، در سیستمهای چندپل، جای صحیح فازها و نول اهمیت دارد؛ چون گاهی اشتباه در سیمبندی نول، باعث میشود حفاظت نشتی جریان یا عملکرد تابلو دچار خطا شود.
در مرحله بستن سیمها، یکی از مهمترین نکات، «سفت کردن پیچها با گشتاور مناسب» است. منظور از گشتاور مناسب این است که سیم باید محکم در کلمپ قرار بگیرد؛ نه آنقدر شل باشد که در حین کار گرم شود و مقاومت ایجاد کند، و نه آنقدر زیاد سفت شود که به هادی آسیب برسد یا پیچ آسیب دیده و بعداً دچار افت کیفیت شود. همچنین بهتر است از سرسیم استاندارد استفاده شود (بسته به نوع کلید و سیم). استفاده از سرسیم باعث میشود سطح تماس بهتر و یکنواختتر باشد و اتصال مکانیکی دقیقتر شکل بگیرد.
یکی دیگر از نکات ایمنی، بررسی عایقکاری و مسیر سیمها است. سیم باید از تابلو بیرونزدگی خطرناک نداشته باشد، ساییدگی ایجاد نشود، و مسیر سیمها به شکلی باشد که در آینده هنگام تعمیرات یا تغییرات، به راحتی دستکاری و آسیب نبینند. خیلی از خطاهای بعدی به دلیل این است که سیمها در لحظه نصب «خوب» به نظر میرسند، اما در اثر جمع کردن بینظم، کشش یا خمهای تند در طول زمان دچار فرسایش عایق میشوند. نتیجهاش هم معمولاً یا اتصال کوتاه است یا ایجاد نشتی در شرایط رطوبت و دما.
در نصب کلیدهای حفاظتی، معمولاً رعایت ترتیب و هماهنگی بین تجهیزات تابلو اهمیت دارد. برای مثال اگر در مدار شما کلید نشتی جریان وجود دارد، باید دقت شود که اتصالها از نظر ورودی/خروجی و همچنین ترتیب قرارگیری در مدار درست باشد. اگر آرایش تابلو اشتباه باشد، ممکن است کلیدها درست کار کنند ولی منطق حفاظت به هم بخورد و کاربر تصور کند یکی از قطعات معیوب است.
بعد از سیمبندی و نصب، مرحله آزمایش اولیه باید با احتیاط انجام شود. توصیه کلی این است که قبل از روشن کردن کامل بارهای سنگین، ابتدا مدار را با بار سبک تست کنید و اگر بلافاصله کلید قطع کرد، دنبال علت بگردید نه اینکه با بار سنگینتر ادامه دهید. اگر مشکل تکرار شد، معمولاً یا سیمبندی اشتباه است یا کلید با بار همخوانی ندارد یا یک دستگاه مصرفکننده معیوب وارد مدار شده است. در این مرحله هم بهتر است از افراد متخصص کمک گرفته شود، چون هر تست غیر اصولی میتواند خطر ایجاد کند.
از نظر ایمنی شخصی، مهمترین قاعده این است که قبل از هرگونه کار روی تابلو، برق کاملاً قطع و اطمینان حاصل شود که امکان برقدار شدن ناگهانی وجود ندارد. حتی اگر فکر میکنید یک مدار جداگانه قطع شده، همیشه احتمال خطا یا اشتباه در برچسبگذاری وجود دارد. بنابراین در محیطهای خانگی یا کارگاهی، رعایت اصول ایمنی و استفاده از ابزار مناسب و استاندارد اهمیت زیادی دارد.
در نهایت، اگر بخواهیم جمعبندی این بخش را به زبان ساده بگوییم، نصب اصولی یعنی انتخاب درست کلید، نصب محکم روی ریل تابلو، سیمبندی صحیح ورودی و خروجی، بستن استاندارد اتصالات، استفاده از سرسیم در صورت نیاز، بررسی وضعیت عایق و مسیر سیمها و سپس تست اولیه با احتیاط. وقتی این موارد درست رعایت شود، کلید اتوماتیک دقیقاً همان کاری را میکند که باید: حفاظت مطمئن و پایدار از مدار و جلوگیری از خسارتهای جدی.
نگهداری، تنظیمات رایج و راهکارهایی برای کاهش قطعهای بیمورد
بعد از نصب و سیمبندی اصولی، قدم بعدی در آموزش کلید اتوماتیک این است که بدانیم چطور از آن نگهداری کنیم تا هم عمرش بیشتر شود و هم در مواقع ضروری دقیق و مطمئن عمل کند. خیلی وقتها کاربر خیال میکند چون کلید اتوماتیک «حفاظتی» است، دیگر نیاز به توجه ندارد؛ اما در عمل، کیفیت عملکرد کلید به شرایط محیط، کیفیت اتصالات، گردوغبار، رطوبت و حتی نحوه مصرف تجهیزات متصل به آن وابسته است. بنابراین نگهداری درست یعنی پیشگیری از مشکل، نه تعمیر بعد از حادثه.
اولین نکته در نگهداری، بازدید دورهای تابلو برق است. لازم نیست همه افراد هر روز تابلو را باز کنند، اما در بازههای منظم (مثلاً فصلی در محیطهای خانگی یا ماهانه در محیطهای کارگاهی) باید وضعیت ظاهری بررسی شود: آیا اطراف کلید بوی سوختگی دارد؟ آیا رنگ کلمپها یا بدنه تابلو تغییر کرده؟ آیا هیچ بخشی بیش از حد گرم میشود؟ اگر چنین علائمی دیده شود، معمولاً مشکل از اتصالات شل یا بارهای نامتناسب است. در این حالت به جای تعویض فوری کلید، باید اتصالات و کابلهای مرتبط هم بررسی شوند. چون اگر منبع گرمای موضعی اصلاح نشود، حتی بهترین کلید هم ممکن است زودتر دچار خرابی شود.
دوم، تمیزکاری هوشمندانه است. گردوغبار و آلودگی، خصوصاً در محیطهای صنعتی، میتواند باعث کاهش کیفیت تماسها یا ایجاد مسیرهای نشتی بین بخشهای مختلف شود. با این حال تمیزکاری باید اصولی و با احتیاط باشد؛ یعنی قبل از هر کاری برق قطع شود و از روشهایی استفاده شود که به قسمتهای حساس آسیب نزند. اگر تابلو در محل پرغبار است، بهتر است در کنار نگهداری، تهویه مناسب و پوشش استاندارد هم در نظر گرفته شود.
سوم، مسئلهای است که بسیاری نادیده میگیرند: بررسی بار و همخوانی آن با آمپر کلید. اگر شما همیشه از چند دستگاه پُرمصرف استفاده میکنید، طبیعی است که کلید اگر برای جریان نامی پایینتر انتخاب شده باشد، بیشتر قطع کند. بنابراین یکی از بهترین راههای کاهش قطعهای بیمورد این است که مصرف واقعی را در نظر بگیرید: چه تجهیزاتی روشن میشوند، چه مدت کار میکنند و آیا جریان راهاندازی (مثلاً در موتور و کمپرسور کولرها و یخچالها) باعث میشود تیپ کلید با مدار شما همخوان نباشد. اگر تیپ درست انتخاب نشده باشد، ممکن است کلید در زمان راهاندازی هم قطع کند، حتی اگر اضافهبار واقعی اتفاق نیفتد.
حالا برسیم به بخش «تنظیمات رایج». نکته مهم این است که بسیاری از کلیدهای اتوماتیک (بهخصوص MCBها) تنظیمات پیچیده کاربرپسند ندارند و اصولاً مطابق منحنیهای حفاظتی طراحی میشوند. اما در برخی مدلها (بسته به نوع کلید و کاربرد) ممکن است پارامترهایی مثل محدودههای عملکرد یا امکانات جانبی وجود داشته باشد. در این شرایط، کاربر باید دقیقاً طبق دفترچه راهنما اقدام کند و از دستکاری خودسرانه جلوگیری کند. چرا؟ چون تغییر تنظیمات بدون شناخت منحنی حفاظتی، میتواند باعث شود حفاظت واقعی یا دیرتر عمل کند یا حتی در زمان خطا کار درست را انجام ندهد.
در مورد RCCB یا RCBO هم اگر در مدار شما وجود داشته باشد، نگهداری اهمیت بیشتری دارد؛ چون این کلیدها نسبت به نشتی جریان حساساند. گاهی علت قطع شدن ظاهراً «بیدلیل» است، در حالی که واقعیت این است که یک دستگاه با عایق ضعیف یا رطوبت در مسیر سیمها نشتی ایجاد کرده است. در نتیجه راهکار عملی این است که هر بار قطع اتفاق افتاد، به جای اینکه سریع کلید را مدام بالا بیاورید، به دنبال علت بگردید. تکرار کردن قطع و وصل پشت سر هم نهتنها مشکل را حل نمیکند، بلکه میتواند باعث داغ شدن نقطهایِ اتصالات یا بدتر شدن شرایط شود.
اما سوال رایج کاربران این است: بعد از قطع شدن کلید اتوماتیک چه کنیم؟ پاسخ درست این است: اول علت را حدس نزنید و سریع سراغ بالا بردن مجدد نروید. بهتر است ابتدا بارهای متصل را کاهش دهید و وضعیت را بسنجید. یک روش امن و منطقی این است که دستگاهها را یکییکی خاموش/روشن کنید (در حد امکان بدون ایجاد خطر)، تا مشخص شود کدام قسمت مدار باعث قطع میشود. اگر کلید فقط زمانی قطع میکند که یک دستگاه خاص روشن شود، احتمال خرابی یا نشتی آن دستگاه بالاتر است. اگر هر بار با بارگذاری بیشتر قطع میکند، احتمال اضافهبار یا همخوان نبودن آمپر نامی وجود دارد. اگر کلید بلافاصله و سریع قطع میکند، باید به اتصال کوتاه یا ایراد جدی در سیمکشی/اتصالات شک کرد.
همچنین یک توصیه کاربردی برای کاهش قطعهای بیمورد این است که از سالم بودن پریزها، دوشاخهها و کابلهای رابط مطمئن شوید. بسیاری از قطعهای ناگهانی از بیرون تابلو شروع میشوند: یک دوشاخه داغ شده، یک سیم رابط فرسوده، یا شل بودن اتصال در یک پریز. کلید اتوماتیک تا وقتی خطا در نقطهای رخ ندهد قطع نمیکند؛ پس اگر قطع تکرار میشود، معمولاً منبع مشکل بیرون از خود تابلو یا در اتصالات نزدیک به تابلو است.
در نهایت، یک قانون مهم درباره ایمنی وجود دارد: هرگز از افزایش آمپر نامی یا تغییرات غیراصولی برای جلوگیری از قطع استفاده نکنید. اگر کلید مدام قطع میکند، راه درست تشخیص علت و اصلاح شرایط است؛ نه اینکه حفاظت را کمتر کنید. این کار ممکن است در کوتاهمدت مشکل را “حل” کند، اما خطرات واقعی مثل آتشسوزی، آسیب به تجهیزات یا از کار افتادن حفاظت در زمان خطای واقعی را بالا میبرد.
جمعبندی این بخش ساده است: نگهداری یعنی بازدید دورهای، تمیزکاری امن، اطمینان از محکم بودن اتصالات و همخوانی بار با مشخصات کلید. تنظیمات را فقط طبق دفترچه انجام دهید (یا اصلاً دستکاری نکنید)، بعد از قطع شدن سریع وصل مجدد نکنید و علت را با روش منطقی پیدا کنید. با رعایت این موارد، کلید اتوماتیک شما نهتنها کمتر قطع میکند، بلکه در مواقع ضروری هم دقیقتر و مطمئنتر عمل خواهد کرد.
جمعبندی نهایی برای خرید مطمئن کلید اتوماتیک
اگر تا اینجا مقاله آموزش کلید اتوماتیک را مرحلهبهمرحله دنبال کرده باشید، حالا باید بتوانید یک خرید درست انجام دهید؛ خریدی که فقط روی قیمت تمرکز نکند و از همان ابتدا احتمال قطعهای بیمورد، داغی اتصالات و حتی خطرات احتمالی را پایین بیاورد. این بخش دقیقاً برای همین است: جمعبندی نهایی به سبک فروشگاهی، اما با نگاه فنی و کاربردی تا شما هنگام انتخاب و خرید، تصمیم مطمئنتری بگیرید.
اولین و مهمترین مورد هنگام خرید، تطبیق کلید با مشخصات مدار است. یعنی شما باید بدانید مدار شما تکفاز است یا سهفاز، چند پل لازم دارید و کلید باید کدام بخش را قطع کند. انتخاب نادرست تعداد پل یا اشتباه بودن نوع کلید برای سیستم برق ساختمان، یکی از رایجترین علتهای مشکلات در زمان نصب و عملکرد است. بنابراین قبل از خرید، مشخصات تابلو و سیستم توزیع را چک کنید.
دومین معیار، جریان نامی (In) است. کلید اتوماتیک باید متناسب با مصرف واقعی همان مدار باشد؛ نه کمتر انتخاب شود تا سریع قطع کند، نه بیش از حد بزرگ انتخاب شود تا حفاظت مؤثر نباشد. برای انتخاب دقیق، باید توان مصرفی/جریان بار را بررسی کنید و در صورت وجود چند دستگاه پرمصرف، وضعیت همزمانی مصرف را هم در نظر بگیرید. اینجا همان جایی است که فروشنده باید راهنمایی کند و شما هم نباید فقط به عدد روی بسته بسنده کنید.
سوم، تیپ (Trip Curve) یعنی B، C یا D. این مورد در کاهش قطع بیمورد خیلی تاثیر دارد، چون رفتار کلید در برابر جریانهای گذرا (مثل جریان راهاندازی تجهیزات) به تیپ وابسته است. به طور کلی:
- تیپ B بیشتر برای بارهای روشنایی و مصارف خانگی سبکتر مناسب است،
- تیپ C برای کاربردهای عمومی و بسیاری از تجهیزات با جریان راهاندازی معمول رایجتر است،
- تیپ D برای محیطها و تجهیزات با جریان راهاندازی شدیدتر کاربرد دارد.
پس اگر مدار شما موتور/کمپرسور/تجهیزات با جریان هجومی دارد، تیپ اشتباه میتواند باعث قطع شدن هنگام روشن کردن شود.
چهارمین نکته، قدرت قطع (Breaking Capacity) است. این عدد نشان میدهد کلید در شرایط خطا با چه شدت جریانی میتواند همچنان ایمن و مؤثر قطع کند. هرچه شرایط احتمالی خطا در محل شما جدیتر باشد، توجه به قدرت قطع مهمتر میشود. این بخش یکی از مواردی است که بسیاری از خریداران به آن توجه نمیکنند، اما برای ایمنی واقعی حیاتی است.
پنجم، انتخاب صحیح نوع حفاظت است. اگر فقط حفاظت اضافهبار و اتصال کوتاه مدنظر شماست، معمولاً MCB مطرح میشود. اگر در مدار نیاز به حفاظت نشتی جریان (برای جلوگیری از خطرهای مرتبط با بدنه و برقگرفتگی) دارید، کلیدهای RCD/RCCB یا ترکیبی RCBO اهمیت پیدا میکنند. پس هنگام خرید باید مشخص باشد که آیا فقط حفاظت “جریان خطا” لازم دارید یا “نشتی جریان” هم بخشی از نیاز است.
ششم، برند و کیفیت ساخت. در انتخاب کلید اتوماتیک، برند معتبر معمولاً یعنی دقت عملکرد بهتر، دوام بالاتر و پایداری در شرایط سختتر. ممکن است اختلاف قیمت وجود داشته باشد، اما اگر از نظر کیفیت، کلید انتخاب درستی انجام شود، در طول زمان کمتر با مشکل مواجه میشوید و هزینههای تعمیر یا تعویض مجدد کاهش پیدا میکند. نکته کلیدی این است که قیمت پایین همیشه به معنی “بهصرفهتر” نیست؛ مخصوصاً وقتی بحث حفاظت و ایمنی مطرح است.
هفتم، سازگاری با نصب و محیط است. حتی بهترین کلید هم اگر در نصب استاندارد قرار نگیرد، ممکن است دچار مشکل شود. بنابراین هنگام خرید، بهتر است کلیدهایی بگیرید که با ریل تابلو و استانداردهای شما سازگارند و برای محیط نصب (خانگی/کارگاهی/صنعتی و شرایط رطوبت و گردوغبار) انتخاب مناسبی باشند.
در نهایت، هنگام خرید از فروشگاه، از فروشنده چند سوال ساده ولی کلیدی بپرسید:
- کلید دقیقاً چه مقدار قدرت قطع دارد؟
- تیپ پیشنهادی برای مدار من چیست و چرا؟
- تعداد پل برای سیستم برق من درست است؟
- آیا این مدل برای حفاظت نشتی هم مناسب است یا باید جداگانه تهیه شود؟
- این کلید چه محدودهای از جریان/بار را پوشش میدهد و از نظر تناسب با مصرف من چه پیشنهادی دارید؟
جمعبندی: اگر در خرید کلید اتوماتیک این موارد را رعایت کنید—سیستم (تک/سه فاز)، جریان نامی، تیپ، قدرت قطع، نوع حفاظت، کیفیت برند و سازگاری نصب—میتوانید با اطمینان بیشتری محصول مناسب را انتخاب کنید و از قطعهای بیدلیل و خطرات احتمالی جلوگیری کنید.
