کنتاکتور یکی از تجهیزات کلیدی در صنعت برق و کنترل است که نقش مهمی در راهاندازی و قطع و وصل جریان الکتریکی ایفا میکند. این قطعه به ویژه در سیستمهای صنعتی که نیاز به کنترل موتورها، تجهیزات قدرتی و مدارهای بزرگ دارند، اهمیت بالایی دارد. عملکرد صحیح کنتاکتور میتواند باعث افزایش عمر تجهیزات، کاهش هزینههای نگهداری و اطمینان از کارکرد امن سیستمهای الکتریکی شود.
استفاده از این قطعه به دلیل قابلیت تحمل جریان بالا و پاسخ سریع به تغییرات شبکه، در صنایع مختلفی از جمله تولید، نفت و گاز، پتروشیمی، خطوط تولید و سیستمهای پمپ و فن بسیار رایج است. کنتاکتور به دلیل طراحی ساده اما دقیق، امکان کنترل مطمئن و امن بارهای صنعتی را فراهم میکند و به همین دلیل جایگاه ویژهای در تابلوهای برق صنعتی دارد.
در این مقاله، قصد داریم به بررسی عملکرد، کاربردها، انواع، معیارهای انتخاب، نصب و نگهداری کنتاکتور بپردازیم و نکات کاربردی برای استفاده بهینه از این تجهیزات ارائه دهیم. این راهنمای جامع میتواند برای مهندسان برق، تکنسینها و کسانی که در زمینه طراحی و نگهداری تابلوهای برق فعالیت دارند، بسیار مفید باشد.
عملکرد و ساختار کنتاکتور
کنتاکتور وسیلهای الکترومکانیکی است که برای کنترل جریان الکتریکی در مدارهای قدرت و راهاندازی موتورها استفاده میشود. این قطعه به طور معمول شامل اجزای اصلی مانند بوبین، هسته مغناطیسی، کنتاکتهای اصلی و کمکی، فنر برگشت و قاب محافظ است. عملکرد کنتاکتور بر اساس اصل الکترومغناطیس استوار است؛ زمانی که جریان به بوبین اعمال میشود، یک میدان مغناطیسی ایجاد شده و کنتاکتها به یکدیگر متصل میشوند، بنابراین جریان از مدار عبور میکند. با قطع جریان بوبین، کنتاکتها به موقعیت اولیه بازمیگردند و جریان قطع میشود.
اجزای اصلی کنتاکتور
- بوبین (Coil):
بوبین، بخش الکترومغناطیسی کنتاکتور است که با اعمال ولتاژ به آن، میدان مغناطیسی ایجاد میکند و سبب حرکت مکانیکی کنتاکتها میشود. - هسته مغناطیسی (Core):
هسته مغناطیسی وظیفه هدایت میدان مغناطیسی تولید شده توسط بوبین را دارد و باعث جذب بخش متحرک کنتاکتها میشود. - کنتاکتهای اصلی (Main Contacts):
این کنتاکتها مسیر اصلی جریان را برقرار میکنند و در انواع مختلف (معمولاً سهپل برای موتورها) طراحی میشوند. کنتاکتها باید توانایی تحمل جریان بالا و جرقهزدگی را داشته باشند. - کنتاکتهای کمکی (Auxiliary Contacts):
این کنتاکتها برای کنترل و فرماندهی مدارهای کمقدرت یا نشاندهنده وضعیت عملکرد کنتاکتور استفاده میشوند. - فنر برگشت (Return Spring):
وظیفه بازگرداندن کنتاکتها به حالت اولیه پس از قطع جریان بوبین را دارد و عملکرد مطمئن دستگاه را تضمین میکند. - قاب محافظ (Housing):
قاب محافظ کنتاکتور از قطعات داخلی در برابر گرد و غبار، رطوبت و ضربه محافظت میکند و نصب امن آن در تابلوهای برق را ممکن میسازد.
نحوه عملکرد
زمانی که جریان برق به بوبین اعمال میشود، هسته مغناطیسی باعث جذب بخش متحرک کنتاکتها میشود و مسیر جریان برقرار میشود. در هنگام قطع جریان بوبین، فنر برگشت کنتاکتها را به موقعیت اولیه بازمیگرداند و جریان قطع میشود. این فرآیند امکان کنترل موتورها و تجهیزات الکتریکی را به صورت اتوماتیک و ایمن فراهم میکند.
انواع کنتاکتور و کاربرد آنها
کنتاکتورها با توجه به نوع جریان، کاربرد، قدرت تحمل و ساختارشان به دستههای مختلف تقسیم میشوند. آشنایی با انواع کنتاکتور و کاربردهای آنها برای انتخاب صحیح و افزایش عمر تجهیزات اهمیت بالایی دارد.

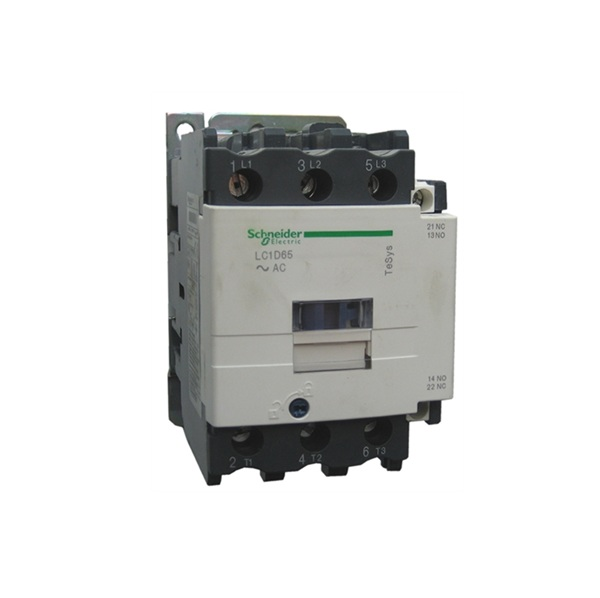

۱. کنتاکتور AC
این نوع کنتاکتور برای مدارهای جریان متناوب طراحی شده است و بیشترین کاربرد را در صنایع مختلف دارد. ویژگی اصلی کنتاکتور AC، تحمل جریان بالا و امکان قطع و وصل موتورها با بارهای سنگین است. این نوع معمولاً در تابلوهای برق صنعتی، خطوط تولید و سیستمهای پمپ و فن استفاده میشود.
۲. کنتاکتور DC
کنتاکتور DC برای مدارهای جریان مستقیم طراحی شده و به دلیل ویژگیهای جریان مستقیم، نیاز به کنتاکتهایی با فاصله بیشتر و مقاومت بالاتر در برابر جرقه دارد. کاربرد اصلی این نوع کنتاکتور در صنایع ریلی، نیروگاهها، بانکهای خازنی و سیستمهای با جریان مستقیم است.

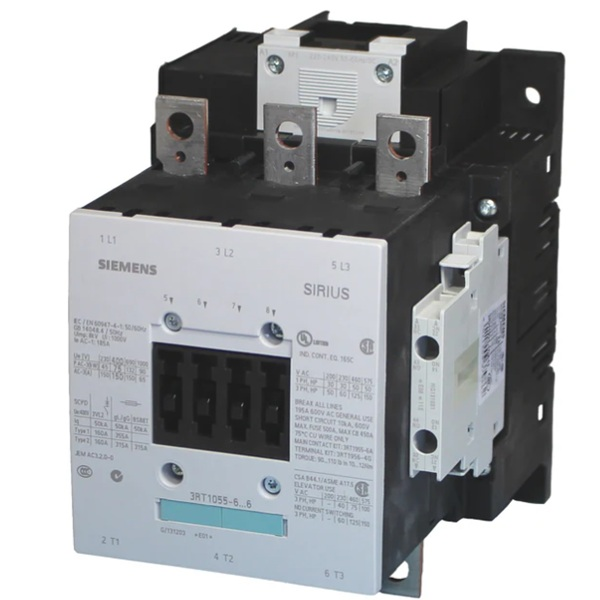

۳. کنتاکتور قدرت
کنتاکتورهای قدرت معمولاً برای کنترل بارهای صنعتی بزرگ به کار میروند و توانایی تحمل جریانهای بسیار بالا را دارند. این نوع کنتاکتور به دلیل مقاومت در برابر حرارت و جرقه، انتخاب مناسبی برای موتورهای سهفاز بزرگ و تجهیزات صنعتی پرمصرف است.
۴. کنتاکتور کمکی
این نوع کنتاکتور برای فرمان و کنترل مدارهای کمقدرت استفاده میشود و معمولاً به همراه کنتاکتور اصلی نصب میگردد. کاربرد آن در سیستمهای کنترلی، روشنایی و تجهیزات جانبی است.
۵. کنتاکتور خازنی
کنتاکتورهای خازنی برای اتصال و قطع بانکهای خازنی طراحی شدهاند و در سیستمهای اصلاح ضریب قدرت کاربرد دارند. این نوع کنتاکتور باید توانایی تحمل جریانهای هجومی و جرقههای ناشی از شارژ و تخلیه خازنها را داشته باشد.
نکات کاربردی در انتخاب انواع کنتاکتور
- جریان و توان بار: ابتدا جریان و توان تجهیزات را محاسبه کنید تا کنتاکتور مناسب انتخاب شود.
- نوع جریان: بررسی کنید که جریان مدار AC است یا DC تا کنتاکتور مناسب انتخاب شود.
- محیط نصب: دما، رطوبت و شرایط محیطی تأثیر زیادی بر انتخاب نوع و جنس کنتاکتها دارد.
- کاربرد عملیاتی: برخی کنتاکتورها برای راهاندازی موتورها، برخی برای سیستمهای روشنایی و برخی برای کنترل تجهیزات جانبی مناسب هستند.
نکات نصب و اتصال کنتاکتور
نصب صحیح کنتاکتور یکی از مهمترین عوامل برای تضمین عملکرد مطمئن و طول عمر بالا است. رعایت استانداردهای نصب، ترتیب اتصال سیمها و شرایط محیطی، میتواند از مشکلات رایج مانند سوختن بوبین، اتصال کوتاه یا خرابی زودهنگام جلوگیری کند.
۱. محل نصب
کنتاکتور باید در تابلو برق خشک و تمیز نصب شود. از قرار دادن آن در محیطهای دارای گرد و غبار زیاد، رطوبت یا دماهای بالا خودداری کنید. بهتر است تابلو در محلی با دسترسی آسان برای سرویس و بررسی دورهای باشد.

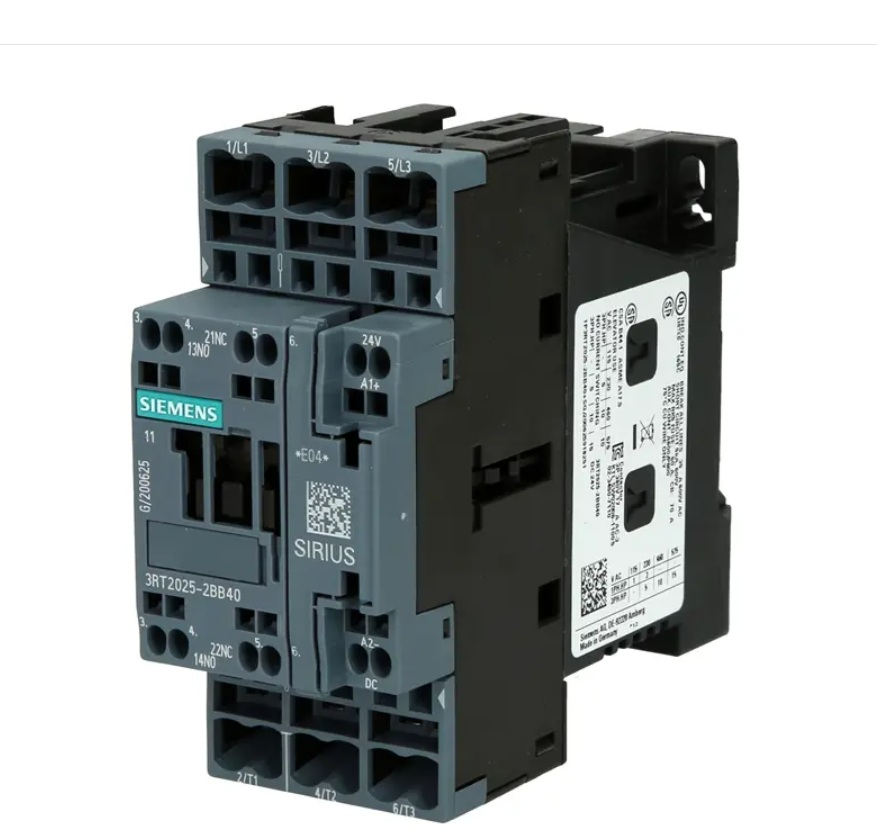

۲. نصب روی ریل یا صفحه
بسته به مدل، کنتاکتور میتواند روی ریل DIN یا با پیچ روی صفحه نصب شود. اطمینان حاصل کنید که کنتاکتور کاملاً محکم و بدون لرزش نصب شده باشد تا اتصالها در طول زمان شل نشوند.
۳. اتصال سیمها
- از سیمهایی با سطح مقطع مناسب جریان عبوری استفاده کنید.
- قبل از اتصال، سر سیمها را روکشدار و تمیز کنید تا تماس مطمئن برقرار شود.
- کنتاکتهای اصلی و کمکی باید طبق نقشه تابلو به درستی وصل شوند.
- از شل شدن پیچها جلوگیری کنید؛ اتصالهای ضعیف باعث افزایش مقاومت و حرارت میشوند.
۴. رعایت فاصلهها
در برخی کنتاکتورها، فاصله بین ترمینالها و قطعات متحرک اهمیت دارد. رعایت این فاصلهها باعث کاهش احتمال جرقه و افزایش ایمنی سیستم میشود.
۵. بررسی اولیه قبل از راهاندازی
قبل از اتصال به شبکه:
- مطمئن شوید بوبین سالم است و جریان لازم دریافت میکند.
- کنتاکتها آزاد و بدون گیر کردن هستند.
- سیمها به درستی وصل شده و پیچها محکم شدهاند.
۶. نکات ایمنی
- همیشه قبل از هرگونه کار، جریان برق قطع شود.
- از ابزارهای عایق برای اتصال استفاده کنید.
- در تابلوهای دارای ولتاژ بالا، رعایت فاصله ایمنی و دستورالعملهای تولیدکننده الزامی است.
نگهداری، تعمیرات و افزایش طول عمر کنتاکتور
نگهداری منظم و بررسی دورهای کنتاکتور، نقش حیاتی در تضمین عملکرد صحیح و طولانیمدت تجهیزات دارد. بسیاری از خرابیها ناشی از عدم توجه به سرویسهای دورهای یا نصب نادرست است. رعایت نکات زیر میتواند عمر کنتاکتور را به شکل چشمگیری افزایش دهد.
۱. بازدید دورهای
- بررسی وضعیت کنتاکتها برای تشخیص خوردگی، سوختگی یا جرقهزدگی.
- اطمینان از سالم بودن بوبین و عملکرد صحیح آن.
- بررسی محکم بودن پیچها و اتصالات سیمها.
۲. تمیزکاری
- گرد و غبار و آلودگیها میتوانند باعث کاهش عملکرد و ایجاد جرقه شوند.
- با استفاده از برس نرم یا هوای فشرده، بخشهای داخلی و ترمینالها را تمیز نگه دارید.
- از مواد شوینده یا رقیقکنندههای شیمیایی قوی که ممکن است پوشش عایق را آسیب بزنند، استفاده نکنید.
۳. بررسی دما و جریان
- کنتاکتورها در جریانهای بیش از حد یا دمای محیط بالا آسیب میبینند.
- جریان عبوری و دمای کارکرد باید مطابق مشخصات فنی باشد.
- استفاده از تجهیزات حفاظتی مانند فیوز و رله حرارتی کمک میکند تا عمر کنتاکتور افزایش یابد.
۴. تعویض قطعات فرسوده
- کنتاکتهای سوخته یا خورده شده باید سریعاً تعویض شوند.
- فنر برگشت و بخشهای مکانیکی متحرک باید بررسی و در صورت نیاز تعویض شوند.
- استفاده از قطعات اورجینال باعث افزایش دوام و عملکرد صحیح دستگاه میشود.
۵. نکات عملی برای افزایش عمر
- نصب در محیط با تهویه مناسب و دور از رطوبت و گرد و غبار.
- جلوگیری از اعمال جریانهای هجومی یا قطع و وصل مکرر بیش از حد.
- رعایت دقیق دستورالعملهای تولیدکننده در زمان نصب و سرویس.
- استفاده از کنتاکتور با جریان و توان مناسب با توجه به بار مصرفی.
با رعایت این نکات، میتوان به شکل چشمگیری طول عمر کنتاکتور و تجهیزات وابسته را افزایش داد و از توقفهای غیرمنتظره در خط تولید جلوگیری کرد.
کاربردهای صنعتی و مزایای استفاده از کنتاکتور
کنتاکتورها در دنیای صنعتی نقش بسیار حیاتی دارند و تقریباً در هر جایی که نیاز به کنترل موتورها و تجهیزات قدرتی وجود داشته باشد، کاربرد دارند. از خطوط تولید گرفته تا سیستمهای تهویه، پمپها، کمپرسورها و حتی تجهیزات روشنایی صنعتی، کنتاکتور وسیلهای است که بدون آن کنترل دقیق جریان تقریباً غیرممکن خواهد بود. استفاده از این تجهیزات باعث میشود عملکرد سیستم بهینه و ایمن باشد و ریسک خرابی یا آسیب دیدن تجهیزات کاهش یابد.
یکی از مزایای اصلی کنتاکتور، توانایی آن در قطع و وصل جریان با سرعت و دقت بالا است. این ویژگی به ویژه در سیستمهایی که نیاز به راهاندازی مکرر موتورها دارند اهمیت زیادی دارد، زیرا بدون آن، موتور یا تجهیزات جانبی ممکن است تحت تنشهای الکتریکی یا مکانیکی قرار بگیرند. علاوه بر این، کنتاکتور امکان کنترل از راه دور و اتوماسیون سیستمها را فراهم میکند؛ به این معنی که میتوان عملکرد تجهیزات را بدون نیاز به دخالت مستقیم اپراتور مدیریت کرد.
مزیت دیگر، قابلیت تحمل جریانهای بالا و بارهای سنگین است. برخلاف کلیدهای دستی یا رلههای کوچک، کنتاکتورها طراحی شدهاند تا در شرایط سخت صنعتی و جریانهای بزرگ، بدون ایجاد مشکل کار کنند. این ویژگی باعث میشود عمر تجهیزات بیشتر شود و هزینههای تعمیر و نگهداری کاهش یابد. به علاوه، این تجهیزات به راحتی با رلههای حرارتی و کنتاکتهای کمکی ترکیب میشوند، که امکان ایجاد مدارهای کنترل پیچیده و ایمن را فراهم میکند.
کاربرد کنتاکتور تنها محدود به موتورها نیست. در سیستمهای بانک خازنی، روشنایی صنعتی و تابلوهای کنترل پیچیده نیز به کار میرود. توانایی آن در کنترل همزمان چند مدار و فراهم کردن امکان خودکارسازی فرآیندها، باعث شده این قطعه یکی از ستونهای اصلی تابلوهای برق صنعتی باشد. با استفاده از کنتاکتور، نه تنها میتوان از آسیب دیدن تجهیزات جلوگیری کرد، بلکه بهرهوری و امنیت کل سیستم نیز به شکل چشمگیری افزایش پیدا میکند.
در نهایت، انتخاب یک کنتاکتور با کیفیت و متناسب با نیاز واقعی سیستم، تضمینکننده عملکرد پایدار و کاهش هزینههای جانبی است. عملکرد بدون مشکل، کاهش توقفهای ناگهانی، و افزایش عمر تجهیزات تنها بخشی از مزایای استفاده از این قطعات صنعتی است. به همین دلیل، کنتاکتور در بسیاری از صنایع به عنوان یک ابزار حیاتی برای کنترل و مدیریت انرژی شناخته میشود.
جمعبندی و نکات کلیدی برای انتخاب کنتاکتور
کنتاکتورها بخش جداییناپذیر سیستمهای برق صنعتی هستند و انتخاب درست آنها تاثیر مستقیم بر عملکرد، ایمنی و دوام تجهیزات دارد. هنگام انتخاب کنتاکتور، باید عوامل متعددی را مد نظر قرار داد تا هم نیازهای فنی و هم الزامات عملیاتی رعایت شوند.
اولین نکتهای که باید در نظر گرفته شود، جریان و توان تجهیزات است. جریان نامی کنتاکتور باید با جریان مصرفی موتورها یا سایر بارها مطابقت داشته باشد تا از آسیب دیدن دستگاه و بروز حرارت اضافی جلوگیری شود. انتخاب جریان پایینتر از نیاز واقعی میتواند باعث سوختن کنتاکتها و توقف ناگهانی سیستم شود، در حالی که انتخاب جریان بسیار بالاتر بدون دلیل، هزینه اضافی ایجاد میکند.
عامل دوم، نوع جریان و محیط کاری است. کنتاکتورها بر اساس جریان AC یا DC و شرایط محیطی مانند دما، رطوبت و گرد و غبار طراحی شدهاند. نصب دستگاه در شرایط نامناسب میتواند باعث کاهش عمر مفید آن شود، حتی اگر مشخصات فنی به نظر مناسب باشند. به همین دلیل، بررسی محیط نصب و شرایط عملیاتی یکی از نکات کلیدی است.
عامل سوم، امکانات و ویژگیهای جانبی کنتاکتور است. قابلیت اتصال به رلههای حرارتی، داشتن کنتاکت کمکی برای کنترل مدارهای کمقدرت و امکان ترکیب با سیستمهای اتوماسیون صنعتی، همگی از فاکتورهایی هستند که انتخاب صحیح را تضمین میکنند. علاوه بر این، نصب آسان و دسترسی راحت برای سرویس و نگهداری، میتواند در طولانیمدت زمان و هزینه تعمیرات را کاهش دهد.
از دیگر نکات مهم، کیفیت ساخت و برند معتبر است. استفاده از کنتاکتور با کیفیت بالا باعث میشود از خرابیهای ناگهانی، جرقهزدگی و استهلاک تجهیزات جلوگیری شود. همچنین، یک برند معتبر معمولاً راهنمای نصب دقیق و پشتیبانی فنی ارائه میدهد که در پروژههای بزرگ اهمیت زیادی دارد.
در نهایت، با رعایت این نکات میتوان از کنتاکتوری استفاده کرد که هم عملکرد مطمئن و ایمن داشته باشد و هم طول عمر تجهیزات را افزایش دهد. استفاده از این قطعات به شکل صحیح و منظم، بهرهوری سیستمهای صنعتی را به حداکثر میرساند و ریسک خرابیها و توقفهای ناگهانی را کاهش میدهد.
نتیجهگیری
کنتاکتور، با وجود ظاهر ساده، یکی از مهمترین ابزارهای کنترل جریان در سیستمهای صنعتی است. درک عملکرد، انواع، روش نصب و نگهداری آن، انتخاب صحیح و آگاهی از مزایا و کاربردها، باعث میشود سیستمهای برق صنعتی با ایمنی بالا و طول عمر طولانی کار کنند. با رعایت نکات فنی و انتخاب هوشمندانه، میتوان به بهترین شکل از این تجهیزات بهره برد و بهرهوری و امنیت سیستمها را تضمین کرد.
