در صنعت برق صنعتی، کنتاکتور یکی از حیاتیترین تجهیزات برای کنترل و قطع و وصل مدارهای قدرت است. در قلب عملکرد این تجهیز، قطعهای بسیار کوچک اما فوقالعاده مهم به نام تیغه پلاتین کنتاکتور قرار دارد. این تیغهها همان نقاط تماس الکتریکی هستند که جریان برق از طریق آنها عبور میکند و کیفیت عملکرد کل کنتاکتور به کیفیت ساخت آنها وابسته است. به همین دلیل، شناخت عوامل تاثیرگذار بر ساخت تیغه پلاتین کنتاکتور برای تولیدکنندگان، تعمیرکاران و حتی خریداران صنعتی اهمیت بالایی دارد.
اهمیت تیغه پلاتین در عملکرد کنتاکتور
تیغه پلاتین یا Contact Tip نقطه اصلی تماس الکتریکی در کنتاکتور است. زمانی که کنتاکتور در حالت وصل قرار میگیرد، این تیغهها به یکدیگر فشرده شده و جریان الکتریکی را عبور میدهند. هرگونه ضعف در کیفیت ساخت این بخش میتواند باعث ایجاد مشکلاتی مانند:
- افزایش حرارت در محل تماس
- ایجاد جرقه و قوس الکتریکی
- جوش خوردن کنتاکتها
- کاهش طول عمر کنتاکتور
- افت راندمان سیستم برق صنعتی
بنابراین تولید این قطعه نیازمند دقت بالا در انتخاب مواد اولیه و فرآیند ساخت است.
1. نوع متریال (جنس آلیاژ) مهمترین عامل ساخت
اولین و مهمترین عامل در ساخت تیغه پلاتین کنتاکتور، انتخاب جنس مناسب آلیاژ است. این قطعات معمولاً از فلزات خالص ساخته نمیشوند، بلکه ترکیبی از چند فلز هستند تا هم رسانایی بالا و هم مقاومت مکانیکی مناسب داشته باشند.
رایجترین آلیاژهای مورد استفاده شامل موارد زیر هستند:
- نقره-کادمیوم اکسید (AgCdO)
- نقره-قلع اکسید (AgSnO2)
- نقره-نیکل (AgNi)
هرکدام از این آلیاژها ویژگی خاصی دارند. به عنوان مثال، آلیاژ نقره-کادمیوم اکسید مقاومت بسیار خوبی در برابر جرقه دارد اما به دلیل مسائل زیستمحیطی در بسیاری از کشورها محدود شده است. در مقابل، نقره-قلع اکسید امروزه بیشتر در تولیدات مدرن استفاده میشود زیرا هم دوام بالایی دارد و هم در برابر حرارت پایدارتر است.
انتخاب اشتباه آلیاژ میتواند باعث کاهش عمر تیغه و افزایش خرابی کنتاکتور شود، به همین دلیل تولیدکنندگان حرفهای همیشه بر اساس نوع کاربرد (صنعت سبک یا سنگین) آلیاژ مناسب را انتخاب میکنند.
2. خلوص مواد اولیه و تأثیر آن بر عملکرد
یکی دیگر از عوامل بسیار مهم در ساخت تیغه پلاتین کنتاکتور، میزان خلوص مواد اولیه است. هرچه ناخالصیها در فلز بیشتر باشد، مقاومت الکتریکی افزایش پیدا کرده و در نتیجه گرمای بیشتری تولید میشود.
در کاربردهای صنعتی که جریانهای بالا عبور میکنند، حتی درصد کمی ناخالصی میتواند باعث:
- داغ شدن بیش از حد تیغهها
- کاهش سرعت انتقال جریان
- ایجاد خوردگی زودرس
- کاهش عمر مفید کنتاکتور
شود.
به همین دلیل کارخانههای معتبر تولید کنتاکتور، از مواد اولیه با خلوص بسیار بالا استفاده میکنند و فرآیند کنترل کیفیت دقیقی روی ورودی مواد دارند. این موضوع یکی از تفاوتهای اصلی بین برندهای ارزان و برندهای باکیفیت است.
3. روش تولید و تکنولوژی ساخت تیغه پلاتین
روش تولید تیغه پلاتین نیز نقش بسیار مهمی در کیفیت نهایی آن دارد. این قطعات معمولاً به روشهای مختلفی تولید میشوند که مهمترین آنها عبارتند از:
- متالورژی پودر (Powder Metallurgy)
- ریختهگری دقیق
- پرس و تفجوشی (Sintering)
در روش متالورژی پودر، فلزات به صورت پودر ترکیب شده و تحت فشار بالا فشرده میشوند. سپس در دمای کنترلشده حرارت داده میشوند تا ساختار یکپارچهای ایجاد شود. این روش باعث میشود:
- توزیع یکنواخت مواد در سطح تیغه
- افزایش مقاومت در برابر سایش
- بهبود عملکرد در قطع و وصلهای مکرر
ایجاد شود.
در مقابل، اگر فرآیند تولید دقیق نباشد، ساختار داخلی تیغه ناهمگون شده و نقاط ضعف ایجاد میشود که در طول زمان باعث سوختن یا ذوب شدن سطح تماس خواهد شد.
4. طراحی سطح تماس و شکل هندسی تیغه
عامل مهم دیگر در ساخت تیغه پلاتین، طراحی فیزیکی و هندسی آن است. شاید در نگاه اول ساده به نظر برسد، اما شکل سطح تماس تأثیر مستقیمی بر عملکرد الکتریکی دارد.
تیغهها معمولاً به گونهای طراحی میشوند که:
- سطح تماس کافی برای عبور جریان ایجاد شود
- فشار تماس به صورت یکنواخت توزیع شود
- از تمرکز حرارت در یک نقطه جلوگیری شود
اگر طراحی مناسب نباشد، جریان الکتریکی در یک نقطه متمرکز شده و باعث ایجاد جرقه شدید و فرسایش سریع سطح میشود.
در کنتاکتورهای صنعتی پیشرفته، حتی زاویه تماس و انحنای سطح نیز با دقت بالا طراحی میشود تا عملکرد در بارهای سنگین بهینه شود. مهمترین عوامل تاثیرگذار بر ساخت تیغه پلاتین کنتاکتور شامل نوع آلیاژ، خلوص مواد اولیه، روش تولید و طراحی سطح تماس هستند. این عوامل پایه و اساس کیفیت نهایی این قطعه حیاتی را تشکیل میدهند.
در این قسمت موضوعات مهمتری مثل پوشش سطحی، استانداردهای صنعتی، کنترل کیفیت و شرایط محیطی عملکرد را بررسی میکنیم. این عوامل هستند که تعیین میکنند یک تیغه پلاتین در شرایط واقعی صنعت، چند ماه یا چند سال دوام خواهد آورد.
5. پوششدهی سطح (Surface Coating) و نقش آن در افزایش عمر تیغه
یکی از مهمترین مراحل در ساخت تیغه پلاتین کنتاکتور، اعمال پوششهای سطحی تخصصی است. این پوششها با هدف افزایش مقاومت در برابر سایش، کاهش جرقه و جلوگیری از اکسید شدن سطح استفاده میشوند.
در تیغههای با کیفیت بالا، معمولاً از پوششهای زیر استفاده میشود:
- لایه نقره خالص تقویتشده
- پوششهای ضد قوس الکتریکی
- ترکیبات ضد اکسیداسیون
- لایههای تقویتکننده حرارتی
این پوششها باعث میشوند سطح تماس در هنگام قطع و وصل جریان، کمتر دچار فرسایش شود.
برای مثال، در محیطهایی که تعداد دفعات قطع و وصل زیاد است (مثل خطوط تولید صنعتی)، نبود پوشش مناسب میتواند باعث شود سطح تیغه در مدت کوتاهی دچار خوردگی شدید شود. در مقابل، تیغههایی که پوشش استاندارد دارند، تا چندین برابر عمر بیشتری خواهند داشت.
6. تأثیر شرایط محیطی بر کیفیت ساخت و عملکرد تیغه
شرایط محیطی یکی از عوامل بسیار مهم اما گاهی نادیده گرفته شده در عملکرد تیغه پلاتین کنتاکتور است. حتی اگر بهترین مواد اولیه و دقیقترین روش ساخت استفاده شود، شرایط محیطی نامناسب میتواند عملکرد را به شدت کاهش دهد.
مهمترین عوامل محیطی عبارتند از:
- رطوبت بالا
- گرد و غبار صنعتی
- دمای بیش از حد
- وجود گازهای خورنده
- ارتعاشات مکانیکی
در محیطهای مرطوب، احتمال اکسید شدن سطح تیغه افزایش پیدا میکند و این موضوع باعث افزایش مقاومت الکتریکی در نقطه تماس میشود. در نتیجه، حرارت بیشتری تولید شده و عمر کنتاکتور کاهش مییابد.
در محیطهای صنعتی سنگین مثل کارخانجات فولاد یا سیمان، وجود گرد و غبار باعث ایجاد لایهای روی سطح تماس میشود که عملکرد انتقال جریان را مختل میکند.
به همین دلیل، تولیدکنندگان حرفهای هنگام طراحی تیغه پلاتین، شرایط محیطی کاربرد را نیز در نظر میگیرند و بر اساس آن آلیاژ و نوع پوشش را انتخاب میکنند.
7. استانداردهای بینالمللی در تولید تیغه پلاتین
یکی دیگر از عوامل مهم در ساخت تیغه پلاتین کنتاکتور، رعایت استانداردهای جهانی است. این استانداردها تضمین میکنند که محصول در شرایط مختلف عملکرد قابل قبول داشته باشد.
برخی از مهمترین استانداردها عبارتند از:
- IEC (کمیسیون بینالمللی الکتروتکنیک)
- DIN آلمان
- UL استاندارد آمریکا
- ISO سیستم مدیریت کیفیت
این استانداردها مشخص میکنند که تیغه باید چه میزان جریان را تحمل کند، در چه دمایی عملکرد پایدار داشته باشد و چه میزان سایش قابل قبول است.
برای مثال، در استاندارد IEC، تستهای مربوط به تحمل جریان لحظهای و تعداد دفعات قطع و وصل تعریف شده است. اگر تیغه پلاتین نتواند این تستها را با موفقیت پشت سر بگذارد، به عنوان محصول صنعتی قابل اعتماد تأیید نمیشود.
8. کنترل کیفیت (Quality Control) در فرآیند تولید
کنترل کیفیت یکی از مراحل حیاتی در تولید تیغه پلاتین کنتاکتور است. این مرحله تضمین میکند که هر قطعه تولید شده، مطابق با استانداردهای تعریفشده باشد.
در کارخانههای حرفهای، کنترل کیفیت شامل مراحل زیر است:
- بررسی خلوص مواد اولیه
- تست سختی سطح
- تست رسانایی الکتریکی
- تست مقاومت در برابر حرارت
- تست سایش مکانیکی
اگر حتی یکی از این تستها با شکست مواجه شود، آن قطعه از خط تولید حذف میشود.
کنترل کیفیت دقیق باعث میشود احتمال خرابی در محیط واقعی به حداقل برسد و همین موضوع تفاوت اصلی بین برندهای معتبر و محصولات بیکیفیت بازار است.
9. تأثیر جریان الکتریکی و بار کاری بر طراحی تیغه
یکی از عوامل مهم در طراحی تیغه پلاتین، میزان جریان عبوری از آن است. هرچه جریان بیشتر باشد، فشار الکتریکی و حرارتی بیشتری به سطح تماس وارد میشود.
به همین دلیل تیغهها بر اساس دستهبندی جریان طراحی میشوند:
- جریانهای سبک (مصارف خانگی و کوچک)
- جریانهای متوسط (صنعت سبک)
- جریانهای سنگین (صنعت سنگین و موتورهای بزرگ)
در کاربردهای جریان بالا، تیغه باید دارای سطح تماس بزرگتر و آلیاژ مقاومتر باشد تا از ذوب شدن یا جوش خوردن جلوگیری شود.
اگر طراحی متناسب با بار کاری نباشد، حتی بهترین مواد اولیه نیز نمیتوانند از خرابی جلوگیری کنند.
عوامل مهمی مانند پوششدهی سطح، شرایط محیطی، استانداردهای بینالمللی، کنترل کیفیت و میزان جریان الکتریکی نقش تعیینکنندهای در کیفیت نهایی تیغه پلاتین کنتاکتور دارند. این موارد در کنار عوامل بخش اول، تصویر کاملی از فرآیند ساخت این قطعه حیاتی ارائه میدهند.
به سراغ عواملی میرویم که معمولاً دلیل اصلی تفاوت بین یک تیغه معمولی و یک تیغه صنعتی باکیفیت هستند. موضوعاتی مثل خطاهای تولید، طراحی مهندسی برندها، دلایل خرابی زودهنگام و نکات انتخاب درست تیغه پلاتین در این قسمت بررسی میشوند.
10. خطاهای تولید و تأثیر آن بر کیفیت نهایی تیغه
حتی اگر بهترین مواد اولیه و پیشرفتهترین تکنولوژیها استفاده شود، باز هم خطاهای تولید میتوانند کیفیت تیغه پلاتین را به شدت تحت تأثیر قرار دهند. این خطاها معمولاً در مراحل مختلف تولید رخ میدهند.
مهمترین خطاهای تولید عبارتند از:
- عدم یکنواختی در ترکیب آلیاژ
- فشار نامناسب در فرآیند پرس
- دمای غیر استاندارد در عملیات حرارتی
- سرد شدن سریع یا غیرکنترلشده
- آلودگی سطح در حین تولید
برای مثال، اگر فشار در مرحله پرس پودر فلز کافی نباشد، ساختار داخلی تیغه متخلخل میشود. این موضوع باعث میشود در زمان عبور جریان بالا، نقاط داغ (Hot Spot) ایجاد شود و تیغه سریعتر بسوزد.
همچنین اگر عملیات حرارتی به درستی کنترل نشود، ساختار کریستالی فلز به شکل نامناسبی شکل میگیرد و مقاومت مکانیکی کاهش پیدا میکند.
11. طراحی مهندسی برندهای مختلف کنتاکتور

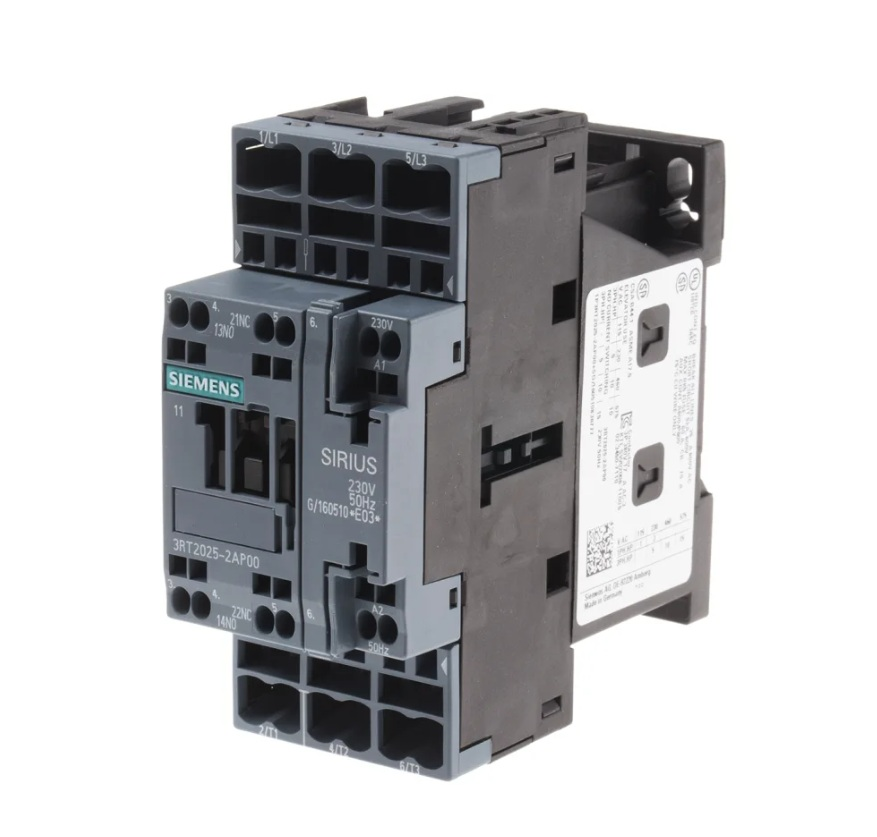

یکی از عوامل بسیار مهم در کیفیت تیغه پلاتین، طراحی اختصاصی برند تولیدکننده است. هر برند معتبر صنعتی مانند Siemens، Schneider یا برندهای تخصصی دیگر، طراحی خاص خود را برای تیغهها دارد.
تفاوت طراحیها معمولاً در موارد زیر دیده میشود:
- شکل سطح تماس
- زاویه قرارگیری تیغهها
- میزان فشار فنر داخلی
- ابعاد و ضخامت پلاتین
برندهای حرفهای معمولاً از شبیهسازیهای کامپیوتری (Simulation) برای بررسی رفتار تیغه در شرایط بار سنگین استفاده میکنند. این کار باعث میشود نقاط ضعف قبل از تولید شناسایی و اصلاح شوند.
در مقابل، محصولات ارزانقیمت معمولاً فاقد این طراحی دقیق هستند و تنها بر اساس الگوهای ساده تولید میشوند. همین موضوع باعث کاهش عمر و افزایش خرابی در استفاده صنعتی میشود.
12. دلایل اصلی خرابی زودهنگام تیغه پلاتین کنتاکتور
یکی از سوالات رایج در صنعت برق این است که چرا برخی تیغههای پلاتین خیلی زود خراب میشوند. پاسخ این سوال معمولاً ترکیبی از چند عامل است، نه فقط یک دلیل واحد.
مهمترین دلایل خرابی زودهنگام عبارتند از:
- انتخاب اشتباه آلیاژ نسبت به نوع بار
- عدم تناسب تیغه با جریان واقعی مصرف
- کیفیت پایین پوشش سطح
- نصب نادرست کنتاکتور
- قطع و وصل بیش از حد در زمان کوتاه
- نوسانات شدید ولتاژ
برای مثال، زمانی که یک کنتاکتور برای بار سبک طراحی شده اما در یک سیستم سنگین استفاده میشود، تیغه پلاتین به سرعت داغ شده و سطح آن دچار فرسایش شدید میشود. این موضوع در نهایت به جوش خوردن کنتاکتها یا سوختن کامل آن منجر میشود.
13. نقش طراحی فنر و فشار مکانیکی در عملکرد تیغه
یکی از بخشهای مهم اما کمتر دیدهشده در عملکرد تیغه پلاتین، سیستم فنر داخلی کنتاکتور است. این فنر وظیفه دارد فشار مناسب را بین دو سطح تماس حفظ کند.
اگر فشار کم باشد:
- مقاومت الکتریکی افزایش پیدا میکند
- ایجاد جرقه بیشتر میشود
- سطح تیغه سریعتر اکسید میشود
اگر فشار بیش از حد باشد:
- سایش مکانیکی افزایش مییابد
- عمر تیغه کاهش پیدا میکند
- احتمال تغییر شکل فیزیکی وجود دارد
بنابراین طراحی دقیق نیروی فنر یکی از عوامل کلیدی در ساخت تیغه پلاتین محسوب میشود.
14. نکات مهم در انتخاب تیغه پلاتین کنتاکتور باکیفیت
برای انتخاب یک تیغه پلاتین مناسب، تنها توجه به قیمت کافی نیست. در واقع، انتخاب اشتباه میتواند هزینههای تعمیر و توقف خط تولید را چندین برابر کند.
مهمترین نکات انتخاب عبارتند از:
- تطابق جریان نامی تیغه با مصرف واقعی
- انتخاب برند معتبر و شناختهشده
- بررسی جنس آلیاژ (ترجیحاً AgSnO2 در کاربردهای صنعتی)
- توجه به استانداردهای درجشده روی محصول
- بررسی شرایط محیطی محل استفاده
- خرید از تأمینکننده معتبر و تخصصی
در بسیاری از موارد، استفاده از تیغه ارزانقیمت باعث افزایش هزینههای تعمیرات در بلندمدت میشود. بنابراین انتخاب صحیح در ابتدا، یک سرمایهگذاری محسوب میشود نه هزینه اضافی.
15. جمعبندی نهایی مقاله
تیغه پلاتین کنتاکتور یکی از حیاتیترین اجزای سیستمهای برق صنعتی است که کیفیت آن مستقیماً بر عملکرد کل تجهیزات تأثیر میگذارد. در این مقاله بررسی کردیم که عوامل متعددی در ساخت این قطعه نقش دارند، از جمله:
- نوع آلیاژ و خلوص مواد اولیه
- روش تولید و تکنولوژی ساخت
- طراحی سطح تماس و هندسه تیغه
- پوششدهی سطح و مقاومت در برابر جرقه
- شرایط محیطی و استانداردهای صنعتی
- کنترل کیفیت و تستهای تخصصی
- خطاهای تولید و طراحی برندها
- فشار مکانیکی و سیستم فنر داخلی
در نهایت میتوان گفت که کیفیت تیغه پلاتین نتیجه یک فرآیند پیچیده مهندسی است و هیچ عامل واحدی به تنهایی تعیینکننده نیست. ترکیب صحیح همه این عوامل است که یک تیغه پلاتین با عمر بالا و عملکرد پایدار را ایجاد میکند.
