در دنیای مهندسی برق و اتوماسیون صنعتی، حفاظت از تجهیزات گرانقیمت در برابر خطاهای ناگهانی، دغدغهای همیشگی است. تصور کنید یک موتور الکتریکی قدرتمند به دلیل نوسانات بار یا اضافه جریان، دچار سوختگی سیمپیچ شود؛ هزینههای تعمیر و توقف خط تولید، عددی نجومی خواهد بود. اینجاست که قطعهای کوچک اما حیاتی به نام «بیمتال» (Bimetal Relay) وارد عمل میشود.
بسیاری از ما در محیطهای صنعتی یا حتی تابلوهای برق ساختمان، با کلیدهای حفاظتی مختلفی سروکار داریم، اما بیمتالها به دلیل ویژگی «حفاظت زمانی» خود، جایگاه ویژهای دارند. برخلاف فیوزها که در صورت بروز اتصال کوتاه سریعاً مدار را قطع میکنند، بیمتال با هوشمندی خاصی طراحی شده است تا تفاوت میان «اضافه بار لحظهای» و «اضافه بار مداوم» را تشخیص دهد.
در این مقاله جامع، قصد داریم به زبان ساده و در عین حال فنی، کالبدشکافی دقیقی از ساختار بیمتال داشته باشیم و بررسی کنیم که چگونه این قطعه، ضامن بقای الکتروموتورهای شماست. اگر به دنبال خرید یک بیمتال مناسب هستید یا میخواهید دانش فنی خود را در زمینه حفاظت تجهیزات ارتقا دهید، با ما همراه باشید.
بیمتال چیست؟ ماهیت علمی و رازِ «انبساط حرارتی»
برای اینکه بدانیم بیمتال چگونه کار میکند، نیازی نیست که لزوماً مهندس برق باشید؛ کافی است کمی با دنیای فیزیکِ ساده آشنا شوید. کلمه «بیمتال» (Bimetal) از ترکیب دو واژه انگلیسی «Bi» به معنای دو و «Metal» به معنای فلز تشکیل شده است. پس بیمتال به معنای «دو فلزی» است. اما این دو فلز چه رازی در خود دارند؟
فیزیکِ پشتِ پرده: قانون انبساط
همه ما در دروس فیزیک مدرسه آموختهایم که اکثر مواد وقتی گرم میشوند، منبسط شده و طولشان افزایش مییابد. نکته کلیدی در ساخت بیمتال این است که همه فلزات به یک اندازه منبسط نمیشوند.
مهندسان در طراحی بیمتال، دو فلز غیرهمجنس (معمولاً با ضرایب انبساط حرارتی متفاوت، مانند آهن و برنج) را با روشهای صنعتی (مانند پرچکاری یا جوشکاری خاص) به طور کامل به هم میچسبانند. این دو فلز که به هم متصل شدهاند، یک «نوار دو فلزی» را تشکیل میدهند.
وقتی جریان بیش از حد میشود، چه اتفاقی میافتد؟
وقتی جریان الکتریکی از میان این نوار فلزی عبور میکند، گرما تولید میشود. طبق قانون ژول، مقدار این گرما مستقیماً با توان دوم جریان رابطه دارد. حالا فرض کنید به دلیل فشار کاریِ زیاد، جریانی بیش از حدِ تعریف شده از موتور عبور کند؛ در این حالت:
- دمای نوار بیمتال بالا میرود.
- از آنجایی که ضریب انبساط حرارتی فلز اول بیشتر از فلز دوم است، فلز اول سعی میکند بیشتر از فلز دوم طویل شود.
- چون این دو فلز به هم چسبیدهاند و نمیتوانند از هم جدا شوند، این فشار باعث میشود که نوار دو فلزی خمیده (کمانه) شود.
این حرکتِ خمیدگی، دقیقاً همان «مکانیسم ماشه» است که در لحظات حساس، فرمان قطعِ مدار را صادر میکند. در واقع، بیمتال یک «سنسور حرارتی» بسیار دقیق است که به جای اندازهگیری مستقیمِ ولتاژ، گرمای حاصل از عبور جریان را به حرکت مکانیکی تبدیل میکند تا از سوختن موتور جلوگیری کند.
چرا به آن «رله حرارتی» میگویند؟
دلیل اینکه بیمتال را در دستهبندی «رلههای حرارتی» قرار میدهند همین است؛ زیرا عملکرد آن کاملاً وابسته به دما است. این ویژگی باعث میشود که بیمتالها نسبت به نوسانات ناچیز و لحظهای (که برای موتور مضر نیستند) واکنش نشان ندهند و فقط زمانی مدار را قطع کنند که دما (در اثر اضافه بارِ مداوم) به حدِ خطرناک برای سیمپیچهای مسی موتور برسد.
این ویژگیِ «تاخیر در قطع»، یکی از بزرگترین مزیتهای بیمتال نسبت به سایر محافظهاست؛ چرا که از قطع شدنهای کاذب و بیمورد در صنعت جلوگیری میکند.
کالبدشکافی بیمتال؛ آشنایی با اجزای تشکیلدهنده
حالا که با مفهوم علمی و اساس کارِ بیمتال آشنا شدیم، وقت آن است که وارد جزئیات ساختاری آن شویم و ببینیم این قطعهی به ظاهر ساده، از چه بخشهایی تشکیل شده است که این چنین هوشمندانه عمل میکند. درک این اجزا به شما کمک میکند تا هنگام خرید یا نصب، با اطمینان بیشتری انتخاب کنید.
یک کلید حرارتی یا بیمتال معمولی، عمدتاً از اجزای زیر تشکیل شده است:
- عنصر حرارتی (نوار بیمتال):
- همانطور که در بخش قبل توضیح دادیم، این قلب تپندهی بیمتال است. نواری است که از دو لایه فلز غیرهمجنس با ضرایب انبساط حرارتی متفاوت ساخته شده و به یکدیگر متصل شدهاند.
- این نوار معمولاً به دور یک المنت گرمکننده (که در برخی مدلها، جریان اصلی از آن عبور میکند و در برخی دیگر، جریان از خود نوار بیمتال رد میشود) قرار میگیرد یا به گونهای طراحی میشود که گرمای عبور جریان، مستقیماً آن را تحت تأثیر قرار دهد.
- نقش: خم شدن این نوار در اثر حرارتِ اضافه بار، مکانیزم اصلی قطعکننده است.
- المنت گرمکننده (در صورت جدا بودن از نوار بیمتال):
- در برخی از طراحیهای بیمتال، یک المنت جداگانه (مشابه المنت بخاری) در کنار نوار بیمتال قرار میگیرد. جریان الکتریکی اصلی از این المنت عبور کرده و آن را داغ میکند.
- نوار بیمتال که در مجاورت این المنت قرار دارد، گرمای آن را جذب کرده و به دلیل اختلاف ضریب انبساط، شروع به خم شدن میکند.
- نقش: تولید حرارت متناسب با جریان عبوری برای فعال کردن مکانیزم. (البته در بسیاری از بیمتالهای مدرن، نوار بیمتال مستقیماً جریان را عبور میدهد و خود نقش المنت را هم ایفا میکند که به آن «اتصال مستقیم» میگویند).
- مکانیسم ماشه و اهرمبندی:
- این قسمت شامل مجموعهای از اهرمها، فنرها و پینهاست که نیروی حاصل از خم شدن نوار بیمتال را دریافت کرده و آن را به یک حرکت ناگهانی و سریع تبدیل میکنند.
- وقتی نوار بیمتال به اندازه کافی خم شد، یکی از اهرمها را تحریک میکند. این تحریک، باعث رها شدن یک مکانیزم فنری قدرتمند میشود که در نهایت کنتاکتهای اصلی مدار را از هم جدا کرده و باعث قطع برق میشود.
- نقش: تقویت و انتقال نیروی خم شدن نوار به مکانیزم قطعکننده و تضمین قطع سریع و مطمئن.
- کنتاکتهای کمکی (غیر-اصلی):
- این کنتاکتها معمولاً جریان اصلیِ موتور را قطع و وصل نمیکنند. وظیفهی آنها ارسال سیگنال به دستگاههای کنترلی دیگر (مانند PLC، رلههای فرمان، یا آژیر) است.
- هنگامی که بیمتال عمل کرده و مدار را قطع میکند، این کنتاکتهای کمکی نیز وضعیتشان تغییر میکند (مثلاً کنتاکت نرمال باز، بسته میشود یا برعکس).
- نقش: اطلاعرسانی وضعیت اضافه بار به سیستمهای کنترلی و هشدار دهنده.
- کنتاکتهای اصلی (قدرت):
- در برخی از بیمتالها (که به آنها «کلید حرارتی» یا «موتور استارتر» هم گفته میشود)، کنتاکتهای قدرتی تعبیه شده است که مستقیماً جریان اصلیِ عبوری از موتور را قطع و وصل میکنند. این نوع، خود به تنهایی نقش یک قطعکننده را ایفا میکند.
- اما در بسیاری از بیمتالهای سادهتر، این کنتاکتهای اصلی وجود ندارند و بیمتال صرفاً نقشِ «تریپ» (Trip) یا فرمان قطع را برای یک کنتاکتور (که جریان اصلی را عبور میدهد) ایفا میکند.
- نقش: قطع و وصل جریان اصلی (در مدلهای کلید حرارتی) یا فعالسازی فرمان قطع کنتاکتور.
- دکمه تنظیم جریان (Setting Knob):
- یک پیچ یا ناب که معمولاً در جلوی بیمتال قرار دارد و امکان تنظیم دقیقِ جریانی را که بیمتال باید اضافه بار را تشخیص دهد، فراهم میکند. با چرخاندن این پیچ، موقعیت نوار بیمتال نسبت به اهرم ماشه کمی تغییر میکند و در نتیجه، حساسیت آن به حرارت و اضافه جریان تنظیم میشود.
- نقش: قابلیت تنظیم حساسیت بیمتال بر اساس جریان نامی موتور.
- دکمه ریست (Reset Button):
- پس از اینکه بیمتال به دلیل اضافه بار عمل کرد و مدار را قطع نمود، برای راهاندازی مجدد موتور، باید ابتدا این اضافه بار برطرف شود و سپس دکمه ریست فشار داده شود تا مکانیزم داخلی به حالت اولیه بازگردد.
- این دکمه میتواند به صورت دستی (Manual Reset) یا خودکار (Auto Reset) باشد. در حالت خودکار، پس از خنک شدن بیمتال، مدار به طور خودکار وصل میشود.
- نقش: بازگرداندن مکانیزم به حالت اولیه پس از رفع عیب و آمادهسازی مجدد برای حفاظت.
- بدنه و عایقبندی:
- تمام اجزای داخلی در یک محفظهی پلاستیکی مقاوم و عایق قرار میگیرند تا از اتصالات ناخواسته و آسیبدیدگی قطعات در محیطهای صنعتی محافظت شوند.
- نقش: ایمنی، عایقبندی و محافظت فیزیکی از اجزای داخلی.
چگونه بیمتال کار میکند؟ (فرایند گام به گام قطع مدار)
حال که با اجزای داخلی بیمتال آشنا شدیم، وقت آن است که این قطعات در کنار هم چگونه کار میکنند تا از تجهیزات الکتریکی ما محافظت کنند را بررسی کنیم. این فرایند، ترکیبی دقیق از فیزیک، مکانیک و برق است.
فرض کنید یک الکتروموتور سهفاز راهاندازی شده و تحت بار نرمال کار میکند. در این حالت:
- جریان نرمال: جریان الکتریکی مطابق با مشخصات نامی موتور، از سیمپیچها و در نتیجه از بیمتال (یا المنتهای حرارتی آن) عبور میکند. این جریان، گرمای کمی تولید میکند که نوار بیمتال را تا حدی گرم میکند، اما این گرما به اندازهای نیست که باعث خم شدن قابل توجه نوار شود. مکانیزم ماشه در حالت پایدار باقی میماند.
- شروع اضافه بار: ناگهان، شرایط کار موتور تغییر میکند. ممکن است بار مکانیکی روی شفت موتور افزایش یابد، یکی از فازها کمی ضعیف شود، یا تهویه موتور دچار مشکل شود. در نتیجه، جریان عبوری از موتور (و به تبع آن از بیمتال) شروع به افزایش میکند.
- تولید گرمای بیشتر: با افزایش جریان، طبق قانون ژول (Heat = I² * R)، گرمای تولید شده در نوار بیمتال (یا المنت آن) به صورت مجذور افزایش مییابد. یعنی اگر جریان دو برابر شود، گرما چهار برابر خواهد شد! این گرما باعث بالا رفتن دمای نوار بیمتال میشود.
- خم شدن نوار بیمتال: همانطور که پیشتر گفتیم، نوار بیمتال از دو فلز با ضرایب انبساط متفاوت تشکیل شده است. با افزایش دما، فلزی که ضریب انبساط بیشتری دارد، سعی میکند بیشتر طویل شود. از آنجایی که این دو فلز به هم متصل هستند، این اختلاف تمایل به طویل شدن باعث ایجاد تنش داخلی و خم شدن (کمانه کردن) نوار به سمت فلزی با ضریب انبساط کمتر میشود.
- فعال شدن مکانیزم ماشه: این خم شدن، یک مکانیزم مکانیکی را فعال میکند. در نقطه یا موقعیت خاصی از این خمیدگی، نوار بیمتال به یک اهرم کوچک فشار وارد میکند. این اهرم، خود قسمتی از یک مکانیزم پیچیدهتر است که معمولاً یک فنر در حالت کشیدگی (ذخیره انرژی) دارد.
- آزاد شدن فنر و عمل قطع: با تحریک اهرم توسط نوار بیمتال، مکانیزم قفلکننده آزاد میشود. فنر ذخیره شده، با سرعت آزاد شده و نیروی خود را به یک یا چند «سمبه» (Plunger) وارد میکند. این سمبهها به سرعت کنتاکتهای اصلی (در مدلهای کلید حرارتی) یا کنتاکتهای فرمان (که به کنتاکتور وصل هستند) را از یکدیگر جدا میکنند. این عمل «قطع» (Trip) نامیده میشود.
- قطع جریان یا ارسال سیگنال:
- در مدلهای کلید حرارتی: کنتاکتهای اصلی به سرعت مدار اصلی تغذیه موتور را قطع کرده و موتور خاموش میشود.
- در مدلهای متصل به کنتاکتور: کنتاکتهای کمکی بیمتال وضعیت خود را تغییر میدهند (مثلاً یک کنتاکت باز، بسته میشود). این تغییر وضعیت، معمولاً باعث قطع بوبین کنتاکتور شده و کنتاکتور اصلی که جریان موتور را عبور میداده، باز میشود و موتور خاموش میگردد. در این حالت، بیمتال نقش یک «کلید فرمان» را برای کنتاکتور ایفا میکند.
- اهمیت زمان (Time Delay): نکته بسیار مهم این است که این فرایند قطع، آنی نیست. بسته به میزان اضافه بار، زمانی طول میکشد تا نوار بیمتال به اندازه کافی خم شود و مکانیزم ماشه را فعال کند. این «تاخیر زمانی» (Time Delay) دقیقاً همان چیزی است که بیمتال را از فیوز متمایز میکند. اضافه بارهای جزئی و لحظهای که به موتور آسیب نمیزنند، باعث قطع شدن مدار نمیشوند، اما اضافه بار مداوم که میتواند منجر به داغ شدن بیش از حد و سوختن سیمپیچ شود، در نهایت باعث قطع شدن مدار خواهد شد. منحنی مشخصه (Time-Current Curve) بیمتال، این رابطه زمانی را نشان میدهد.
- ریست (Reset): پس از قطع شدن مدار و اطمینان از رفع مشکل اضافه بار، اپراتور باید دکمه ریست را فشار دهد تا مکانیزم فنری و اهرمبندی به حالت اولیه بازگردد و بیمتال مجدداً آماده به کار شود.
این چرخه کامل، حفاظت مداوم و هوشمندانهای را برای الکتروموتورها و سایر تجهیزات حساس فراهم میکند.
کاربردهای کلید بیمتال در صنعت و تاسیسات
کلید بیمتال فقط یک قطعه حفاظتی ساده نیست؛ در عمل، یکی از مهمترین اجزای حفاظت الکتروموتورها و تجهیزات صنعتی به شمار میآید. به همین دلیل، در بسیاری از تابلو برق، خطوط تولید و سیستمهای تاسیساتی، حضور آن کاملاً ضروری است. در این بخش بررسی میکنیم کلید بیمتال دقیقاً کجا استفاده میشود و چرا اینقدر مهم است.
1) حفاظت از الکتروموتورها
اصلیترین و رایجترین کاربرد بیمتال، محافظت از موتور الکتریکی در برابر اضافهبار است.
وقتی موتور بیش از ظرفیت نامی خود بار بگیرد، جریان مصرفی آن بالا میرود و اگر این وضعیت ادامه پیدا کند، سیمپیچها بیش از حد داغ میشوند و آسیب میبینند. بیمتال با تشخیص این افزایش دما یا جریان، مدار را قطع میکند و مانع سوختن موتور میشود.
این کاربرد در موارد زیر بسیار رایج است:
- پمپهای آب
- فنها و هواکشهای صنعتی
- کمپرسورها
- نوار نقالهها
- دستگاههای تزریق و بستهبندی
- ماشینآلات تولیدی

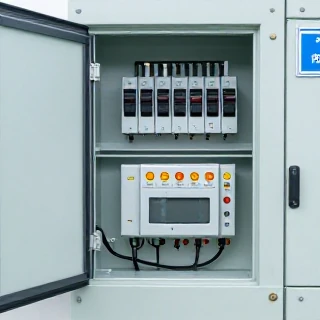

2) استفاده در تابلوهای برق صنعتی
در تابلوهای برق، بیمتال معمولاً در کنار کنتاکتور نصب میشود تا یک سیستم حفاظتی کامل برای موتور ایجاد کند.
در این ساختار، کنتاکتور وظیفه وصل و قطع فرمان را دارد و بیمتال از موتور در برابر اضافه بار محافظت میکند.
این ترکیب به چند دلیل بسیار پرکاربرد است:
- نصب آسان
- قابلیت تنظیم
- قیمت مناسب نسبت به سیستمهای پیشرفتهتر
- عملکرد قابل اعتماد در محیطهای صنعتی
3) حفاظت از تجهیزات در خطوط تولید
در بسیاری از خطوط تولید، توقف ناگهانی یک موتور میتواند باعث اختلال در کل فرآیند شود. بیمتال کمک میکند قبل از اینکه آسیب جدی رخ دهد، مشکل شناسایی و مدار قطع شود.
به همین دلیل در صنایع زیر بسیار دیده میشود:
- صنایع غذایی
- صنایع بستهبندی
- صنایع چوب
- کارخانههای فلزی
- صنایع نساجی
- کارگاههای مونتاژ
4) استفاده در سیستمهای تهویه و سرمایش
در سیستمهای تهویه صنعتی و همچنین برخی تجهیزات سرمایشی، موتورهای فن و کمپرسور تحت فشار کاری مداوم قرار دارند. بیمتال با کنترل اضافهبار، از این تجهیزات در برابر داغ شدن بیش از حد محافظت میکند.
5) کاربرد در پمپها و سیستمهای آبرسانی
پمپها یکی از تجهیزاتی هستند که بسیار در معرض گیرپاژ، افزایش بار و کارکرد خشک قرار دارند.
در چنین شرایطی، جریان موتور بالا میرود و اگر محافظ مناسبی وجود نداشته باشد، موتور به سرعت آسیب میبیند. بیمتال در اینجا نقش یک محافظ حیاتی را ایفا میکند.
6) حفاظت در مدارهای راهانداز موتور
بیمتال معمولاً در مدارهای راهاندازی مستقیم موتور یا استارترهای موتور استفاده میشود.
در این مدارها، بیمتال بخشی از سیستم حفاظتی است که در کنار تجهیزات دیگر مثل:
- فیوز
- کنتاکتور
- رله کنترل فاز
- کلید اتوماتیک
به کار میرود تا حفاظت کاملتری ایجاد شود.
چرا بیمتال در صنعت اینقدر محبوب است؟
محبوبیت بیمتال فقط به خاطر قیمت آن نیست؛ بلکه به دلیل ترکیب خوبی از دقت، سادگی، دوام و قابلیت اطمینان است. مهمترین دلایل استفاده گسترده از آن عبارتاند از:
- تشخیص مناسب اضافهبار
- جلوگیری از سوختن موتور
- امکان تنظیم جریان
- سازگاری با انواع کنتاکتور
- نصب و نگهداری ساده
- عمر کاری قابل قبول در شرایط صنعتی
اگر بخواهیم خیلی ساده بگوییم، هر جا موتوری وجود داشته باشد که نیاز به حفاظت در برابر اضافهبار داشته باشد، کلید بیمتال یکی از گزینههای اصلی حفاظت خواهد بود. از یک موتور کوچک در یک کارگاه گرفته تا تجهیزات بزرگ صنعتی، بیمتال نقش مهمی در افزایش ایمنی و کاهش هزینههای تعمیرات دارد.
