علت پریدن فیوز بعد از کنتاکتور
اگر در یک تابلو برق صنعتی یا حتی یک مدار ساده متوجه شدهاید که بعد از وصل شدن کنتاکتور، فیوز بلافاصله میپرد یا پس از چند دقیقه کار کردن مدار، فیوز قطع میشود، باید بدانید که این مشکل یکی از رایجترین ایرادهایی است که برقکاران صنعتی با آن روبهرو میشوند. بسیاری از افراد تصور میکنند که مقصر اصلی، خود فیوز است؛ در حالی که در بیش از ۹۰ درصد موارد، فیوز تنها وظیفه محافظت از مدار را انجام داده و وجود یک ایراد در بخش دیگری از سیستم باعث عملکرد آن شده است.
در واقع زمانی که فیوز پس از کنتاکتور قطع میشود، باید این اتفاق را یک هشدار مهم دانست. این هشدار نشان میدهد که در قسمتی از مدار، جریان بیش از حد مجاز عبور کرده یا اتصال کوتاه، نشتی جریان یا اضافهبار به وجود آمده است. اگر بدون بررسی علت، تنها فیوز را تعویض کنید، نهتنها مشکل برطرف نخواهد شد، بلکه ممکن است تجهیزات گرانقیمتی مانند موتور سهفاز، اینورتر، کنتاکتور، بیمتال یا حتی کابلهای قدرت نیز آسیب ببینند.
شناخت علت اصلی این اتفاق اهمیت بسیار زیادی دارد؛ زیرا در برخی موارد تنها با سفت کردن یک پیچ ترمینال یا تعویض یک کابل معیوب میتوان از خسارتهای چند ده میلیونی جلوگیری کرد. از سوی دیگر، بیتوجهی به این علائم ممکن است باعث سوختن موتور، آتشسوزی تابلو برق یا توقف کامل خط تولید شود.
نکته مهمی که بسیاری از افراد به آن توجه نمیکنند، تفاوت بین پریدن لحظهای فیوز و قطع شدن فیوز پس از چند دقیقه کار است. هر یک از این حالتها معمولاً علت متفاوتی دارند. اگر فیوز دقیقاً در لحظهای که کنتاکتور وصل میشود عمل کند، معمولاً باید به دنبال اتصال کوتاه، سیمکشی اشتباه یا خرابی تجهیزات قدرت بود. اما اگر مدار چند دقیقه بدون مشکل کار کند و سپس فیوز قطع شود، احتمال اضافهبار، افزایش دمای موتور، گیرپاژ مکانیکی یا انتخاب نادرست فیوز بسیار بیشتر خواهد بود.
در بسیاری از تابلوهای برق صنعتی، ترتیب تجهیزات به این صورت است که برق ابتدا وارد کلید اصلی شده، سپس از فیوز عبور میکند و بعد وارد کنتاکتور میشود. خروجی کنتاکتور نیز معمولاً به بیمتال و در نهایت به مصرفکننده مانند موتور سهفاز متصل میشود. بنابراین زمانی که گفته میشود «فیوز بعد از کنتاکتور میپرد»، منظور این است که پس از فرمان وصل کنتاکتور و برقدار شدن مصرفکننده، فیوز مدار عمل میکند. این موضوع نشان میدهد که مشکل معمولاً در قسمت قدرت یا بار قرار دارد، نه در مدار فرمان.
یکی از مهمترین دلایل این اتفاق، اتصال کوتاه در خروجی کنتاکتور است. اگر کابلهای خروجی آسیب دیده باشند، عایق آنها بر اثر گرما از بین رفته باشد یا دو فاز به یکدیگر برخورد کنند، در لحظه وصل شدن کنتاکتور جریان بسیار بزرگی از مدار عبور میکند. این جریان چندین برابر ظرفیت نامی فیوز خواهد بود و فیوز برای جلوگیری از آسیب بیشتر، مدار را قطع میکند. در چنین شرایطی تعویض مداوم فیوز هیچ کمکی نخواهد کرد و ابتدا باید محل اتصال کوتاه پیدا شود.
گاهی اوقات خود موتور سهفاز دچار مشکل داخلی میشود. سوختن بخشی از سیمپیچ، اتصال بین دورها یا اتصال سیمپیچ به بدنه باعث افزایش شدید جریان مصرفی خواهد شد. در این شرایط حتی اگر کنتاکتور و سیمکشی کاملاً سالم باشند، فیوز بهدرستی عمل کرده و مدار را قطع میکند. این مورد بیشتر در موتورهایی دیده میشود که سالها در محیطهای مرطوب، دارای گردوغبار یا دمای بالا کار کردهاند.
یکی دیگر از دلایل بسیار رایج، انتخاب اشتباه فیوز است. متأسفانه هنوز در بسیاری از پروژهها فیوز تنها بر اساس تجربه یا قیمت انتخاب میشود و محاسبات مهندسی نادیده گرفته میشود. اگر ظرفیت فیوز کمتر از جریان راهاندازی موتور باشد، هنگام استارت اولیه، فیوز تصور میکند که اتصال کوتاه رخ داده و مدار را قطع میکند؛ در حالی که موتور کاملاً سالم است. به همین دلیل در موتورهای سهفاز معمولاً از فیوزهایی استفاده میشود که بتوانند جریان هجومی اولیه را برای مدت کوتاهی تحمل کنند.
عامل دیگری که کمتر به آن توجه میشود، خرابی بیمتال است. اگر بیمتال به درستی تنظیم نشده باشد یا به اشتباه از مدار حذف شده باشد، اضافهبار مستقیماً به فیوز منتقل میشود. در این حالت فیوز که وظیفه اصلی آن حفاظت در برابر اتصال کوتاه است، مجبور میشود بار اضافه را نیز تحمل کند و در نهایت مدار را قطع کند. این موضوع علاوه بر کاهش عمر فیوز، باعث افزایش احتمال آسیب دیدن تجهیزات دیگر نیز خواهد شد.

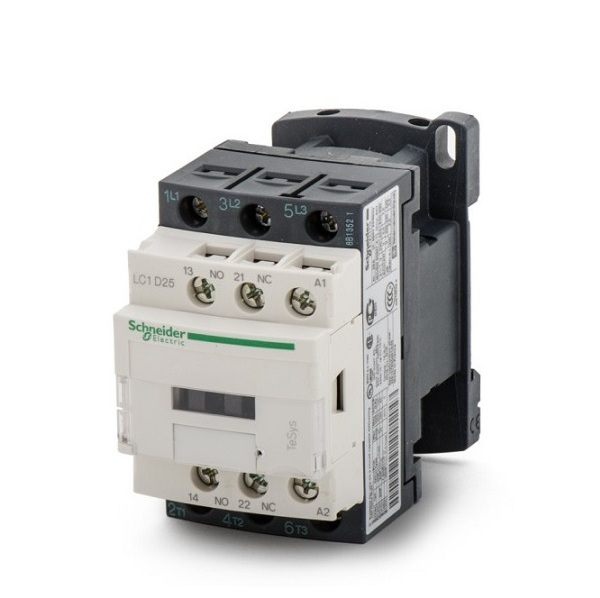

گاهی نیز مشکل از خود کنتاکتور است. اگر کنتاکتور دچار جوش خوردگی کنتاکتها، نیمسوز شدن پلها یا خرابی مکانیکی شده باشد، ممکن است اتصال مناسبی برقرار نکند. این اتصال ناقص باعث ایجاد مقاومت بالا، تولید حرارت و در نهایت افزایش جریان در مدار میشود. هرچند این مورد نسبت به اتصال کوتاه کمتر دیده میشود، اما در تابلوهای قدیمی یکی از دلایل مهم قطع شدن مکرر فیوز محسوب میشود.
یکی از اشتباهات رایج هنگام عیبیابی این است که افراد بدون اندازهگیری جریان واقعی موتور، قطعات مختلف را به صورت تصادفی تعویض میکنند. در حالی که استفاده از یک آمپرمتر کلمپی میتواند ظرف چند دقیقه مشخص کند که آیا جریان مصرفی موتور از مقدار نامی بیشتر است یا خیر. اگر جریان در محدوده استاندارد باشد، باید به سراغ سیمکشی، عایق کابلها، کنتاکتور و تجهیزات حفاظتی رفت. اما اگر جریان بسیار بالاتر از مقدار پلاک موتور باشد، احتمال خرابی موتور یا وجود مشکل مکانیکی بسیار زیاد است.
شرایط محیطی نیز میتواند نقش مهمی در عملکرد فیوز داشته باشد. تابلوهایی که در محیطهای بسیار گرم، مرطوب یا آلوده نصب شدهاند، بیشتر در معرض خرابی تجهیزات قرار دارند. نفوذ گردوغبار رسانا، رطوبت یا بخار مواد شیمیایی میتواند باعث ایجاد مسیرهای ناخواسته برای عبور جریان شود و در نهایت عملکرد فیوز را به دنبال داشته باشد. به همین دلیل، بازدید و سرویس دورهای تابلو برق یکی از مهمترین اقداماتی است که از بسیاری از این مشکلات جلوگیری میکند.
در پروژههای صنعتی بزرگ، تجربه نشان داده است که بیشتر موارد پریدن فیوز بعد از کنتاکتور به جای آنکه ناشی از خرابی خود فیوز باشد، به علت وجود نقص در طراحی، انتخاب نادرست تجهیزات، سیمکشی غیراستاندارد یا عدم انجام سرویسهای دورهای است. به همین دلیل، عیبیابی اصولی باید همیشه از بررسی بار، کابلها، موتور، تنظیمات حفاظتی و کیفیت اتصالات آغاز شود، نه از تعویض بیهدف قطعات.
پس از آنکه مشخص شد پریدن فیوز بعد از کنتاکتور معمولاً نشانه وجود یک ایراد در مدار است، نوبت به مهمترین مرحله یعنی عیبیابی اصولی میرسد. بسیاری از تعمیرکاران کمتجربه در اولین قدم، فیوز را با یک فیوز آمپراژ بالاتر جایگزین میکنند تا مشکل به ظاهر برطرف شود، اما این کار یکی از خطرناکترین اشتباهاتی است که میتواند خسارتهای سنگینی به موتور، کابلها و حتی تابلو برق وارد کند. فیوز برای حفاظت از مدار طراحی شده است و اگر عمل میکند، در اغلب مواقع دلیل منطقی برای این کار دارد.
اولین موضوعی که باید بررسی شود، زمان دقیق قطع شدن فیوز است. اگر فیوز دقیقاً در لحظهای که کنتاکتور وصل میشود قطع میشود، معمولاً احتمال اتصال کوتاه، خرابی کابل یا ایراد داخلی موتور بیشتر است. اما اگر موتور چند دقیقه بدون مشکل کار کند و سپس فیوز عمل کند، باید به اضافهبار، گیر مکانیکی، خرابی یاتاقانها یا انتخاب اشتباه تجهیزات حفاظتی شک کرد.
یکی از شایعترین دلایل، اتصال کوتاه در کابلهای خروجی کنتاکتور است. کابلهایی که سالها در محیطهای صنعتی کار کردهاند، ممکن است بر اثر لرزش، حرارت یا تماس با لبههای فلزی تابلو آسیب ببینند. در این شرایط عایق کابل از بین میرود و دو هادی به یکدیگر یا به بدنه فلزی برخورد میکنند. نتیجه این اتفاق، عبور جریان بسیار زیاد و عملکرد فوری فیوز خواهد بود. معمولاً آثار سوختگی، تغییر رنگ عایق یا بوی نامطبوع میتواند نشانهای از این مشکل باشد.
عامل مهم بعدی، خرابی داخلی موتور سهفاز است. سیمپیچ موتور به مرور زمان تحت تأثیر گرما، رطوبت، اضافهبار یا نوسانات برق کیفیت عایق خود را از دست میدهد. در برخی موارد اتصال بین دورهای سیمپیچ ایجاد میشود که باعث افزایش شدید جریان مصرفی خواهد شد. موتور ممکن است همچنان روشن شود، اما جریان آن به اندازهای بالا میرود که فیوز مدار را قطع میکند. این نوع خرابی معمولاً با اندازهگیری مقاومت سیمپیچها و تست عایقی با دستگاه مگااهممتر قابل تشخیص است.
از سوی دیگر، مشکلات مکانیکی نیز نباید نادیده گرفته شوند. فرض کنید موتور یک پمپ را راهاندازی میکند و پروانه پمپ به دلیل وجود جسم خارجی قفل شده است. یا در یک نوار نقاله، رولرها گیر کردهاند و موتور مجبور است با فشار بسیار زیادی کار کند. در چنین شرایطی جریان موتور به سرعت افزایش پیدا میکند و فیوز برای محافظت از مدار وارد عمل میشود. بسیاری از تکنسینها تنها بخش الکتریکی را بررسی میکنند، در حالی که منشأ مشکل کاملاً مکانیکی است.
یکی دیگر از دلایل مهم، انتخاب نامناسب فیوز نسبت به جریان راهاندازی موتور است. موتورهای القایی در لحظه استارت ممکن است بین پنج تا هفت برابر جریان نامی خود جریان بکشند. اگر فیوزی انتخاب شود که تحمل این جریان هجومی را نداشته باشد، حتی با سالم بودن تمام تجهیزات نیز مدار قطع خواهد شد. به همین دلیل، انتخاب نوع فیوز و ظرفیت آن باید بر اساس جریان راهاندازی، توان موتور، شرایط کاری و استانداردهای طراحی انجام شود.
گاهی مشکل از تنظیم نادرست بیمتال است. اگر جریان تنظیم شده روی بیمتال کمتر از جریان واقعی موتور باشد، ممکن است بیمتال زودتر از موعد عمل کند یا در برخی شرایط عملکرد صحیحی نداشته باشد. از طرف دیگر، اگر بیمتال بیش از حد تنظیم شود یا اصلاً از مدار خارج شده باشد، اضافهبار مستقیماً به فیوز منتقل میشود و در نهایت فیوز قطع خواهد کرد. به همین دلیل تنظیم صحیح بیمتال بر اساس جریان درجشده روی پلاک موتور اهمیت بسیار زیادی دارد.
شل بودن اتصالات نیز از عواملی است که کمتر مورد توجه قرار میگیرد. پیچهای ترمینال کنتاکتور، فیوز، بیمتال یا موتور اگر به مرور زمان شل شوند، مقاومت الکتریکی در محل اتصال افزایش پیدا میکند. این مقاومت باعث تولید حرارت، افت ولتاژ و افزایش جریان خواهد شد. در بسیاری از تابلوهای صنعتی تنها با سفت کردن اصولی اتصالات، مشکل قطع شدن مکرر فیوز کاملاً برطرف شده است.
در برخی پروژهها، کنتاکتور معیوب نیز میتواند عامل ایجاد مشکل باشد. فرسوده شدن کنتاکتهای قدرت، جوش خوردن آنها یا نیمسوز شدن پلهای داخلی باعث میشود انتقال جریان به صورت یکنواخت انجام نشود. این وضعیت علاوه بر افزایش دمای کنتاکتور، ممکن است باعث ایجاد جرقه و افزایش جریان لحظهای شود. اگر هنگام کار، صدای غیرعادی از کنتاکتور شنیده میشود یا آثار سوختگی روی کنتاکتها مشاهده میشود، بهتر است قبل از آسیب رسیدن به سایر تجهیزات، کنتاکتور تعویض شود.
یکی دیگر از مواردی که در صنایع سنگین مشاهده میشود، افت ولتاژ شبکه است. زمانی که ولتاژ تغذیه کمتر از مقدار استاندارد باشد، موتور برای تولید همان توان مکانیکی مجبور است جریان بیشتری از شبکه دریافت کند. این افزایش جریان در بسیاری از موارد باعث عملکرد فیوز میشود. بنابراین، اندازهگیری ولتاژ سه فاز قبل از تعویض تجهیزات، یکی از مراحل مهم عیبیابی محسوب میشود.
عدم تناسب توان موتور با بار نیز میتواند باعث پریدن فیوز شود. اگر موتوری با توان پایین برای راهاندازی دستگاهی با بار سنگین انتخاب شده باشد، همیشه در محدوده اضافهبار کار خواهد کرد. در این شرایط، حتی اگر تمام تجهیزات سالم باشند، جریان مصرفی از حد مجاز بیشتر شده و فیوز مدار را قطع خواهد کرد. این مشکل در دستگاههایی که بعدها ظرفیت تولید آنها افزایش یافته اما موتور تعویض نشده است، بسیار دیده میشود.
یکی دیگر از عواملی که در سالهای اخیر بیشتر مشاهده میشود، کیفیت پایین تجهیزات الکتریکی است. استفاده از فیوزهای غیراستاندارد، کنتاکتورهای بیکیفیت یا کابلهایی با سطح مقطع کمتر از مقدار مورد نیاز، احتمال بروز این مشکل را افزایش میدهد. اگرچه ممکن است هزینه اولیه خرید این تجهیزات کمتر باشد، اما در بلندمدت هزینه تعمیرات، توقف تولید و تعویض قطعات بسیار بیشتر خواهد بود.
برای رسیدن به نتیجه دقیق، بهتر است عیبیابی به صورت مرحلهبهمرحله انجام شود. ابتدا مدار از برق جدا شود و وضعیت ظاهری کابلها، کنتاکتور، بیمتال و موتور بررسی گردد. سپس مقاومت سیمپیچها اندازهگیری شود و از نبود اتصال به بدنه اطمینان حاصل شود. در مرحله بعد، جریان واقعی موتور هنگام راهاندازی و در حالت عادی با آمپرمتر کلمپی اندازهگیری شود. همچنین ولتاژ هر سه فاز کنترل شود تا اختلاف ولتاژ یا افت شدید وجود نداشته باشد. در پایان نیز تنظیمات تجهیزات حفاظتی با اطلاعات پلاک موتور مقایسه شود.
یکی از نکاتی که تعمیرکاران باتجربه همیشه رعایت میکنند، ثبت سوابق خرابی است. اگر فیوز همیشه در ساعت مشخصی از روز یا پس از مدت زمان معینی عمل میکند، این اطلاعات میتواند مسیر عیبیابی را بسیار کوتاهتر کند. برای مثال، اگر فقط در ساعات گرم روز این اتفاق رخ میدهد، احتمال افزایش دمای موتور یا کاهش راندمان سیستم خنککاری بیشتر خواهد بود. اگر فقط هنگام راهاندازی بارهای خاص فیوز قطع میشود، باید همان مصرفکننده با دقت بیشتری بررسی شود.
همچنین نباید نقش نگهداری پیشگیرانه را نادیده گرفت. تمیز کردن دورهای تابلو برق، کنترل گشتاور پیچهای ترمینال، اندازهگیری دمای تجهیزات با دوربین حرارتی، تست مقاومت عایقی موتور و بررسی سلامت کابلها، اقداماتی هستند که میتوانند قبل از بروز خرابی، مشکلات را شناسایی کنند. این روش علاوه بر افزایش عمر تجهیزات، احتمال پریدن ناگهانی فیوز و توقف خط تولید را نیز به حداقل میرساند.
در بسیاری از کارخانهها، اجرای یک برنامه سرویس منظم باعث شده است تعداد خرابیهای ناشی از عملکرد فیوزها به میزان قابل توجهی کاهش پیدا کند. این موضوع نشان میدهد که پیشگیری، همیشه کمهزینهتر و مطمئنتر از تعمیر پس از خرابی است.
جمعبندی
پریدن فیوز بعد از کنتاکتور، اتفاقی نیست که بتوان آن را صرفاً با تعویض فیوز یا افزایش آمپراژ آن برطرف کرد. عملکرد فیوز در واقع نشان میدهد که در بخشی از مدار، شرایطی خارج از محدوده ایمن به وجود آمده است و سیستم حفاظتی برای جلوگیری از آسیبهای جدی وارد عمل شده است. به همین دلیل، اولین اصل در عیبیابی این است که فیوز را بهعنوان یک هشدار در نظر بگیریم، نه عامل ایجاد مشکل.
همانطور که در این مقاله بررسی شد، دلایل مختلفی میتوانند باعث قطع شدن فیوز پس از وصل شدن کنتاکتور شوند. اتصال کوتاه در کابلهای قدرت، خرابی سیمپیچ موتور، اضافهبار مکانیکی، انتخاب اشتباه فیوز، تنظیم نادرست بیمتال، شل بودن اتصالات، افت ولتاژ شبکه، فرسودگی کنتاکتور و حتی کیفیت پایین تجهیزات، همگی از مهمترین عواملی هستند که باید هنگام عیبیابی مورد بررسی قرار گیرند.
یکی از نکات مهم این است که زمان عملکرد فیوز اطلاعات ارزشمندی در اختیار تعمیرکار قرار میدهد. اگر فیوز بلافاصله پس از وصل شدن کنتاکتور عمل کند، معمولاً احتمال اتصال کوتاه یا خرابی در بخش قدرت بیشتر است. اما اگر چند دقیقه پس از راهاندازی مدار قطع شود، باید اضافهبار، افزایش دمای موتور، مشکلات مکانیکی یا تنظیمات حفاظتی با دقت بیشتری بررسی شوند.
در بسیاری از پروژههای صنعتی مشاهده شده است که مشکل اصلی نه در موتور و نه در کنتاکتور، بلکه در سیمکشی غیراستاندارد یا اتصالات ضعیف بوده است. یک پیچ شل، یک کابل آسیبدیده یا یک ترمینال اکسیدشده میتواند مقاومت مدار را افزایش داده و باعث تولید حرارت و افزایش جریان شود. به همین دلیل، بازدیدهای دورهای و سرویس منظم تابلو برق نقش بسیار مهمی در جلوگیری از این نوع خرابیها دارد.
همچنین انتخاب صحیح تجهیزات حفاظتی اهمیت بسیار زیادی دارد. فیوز باید متناسب با جریان نامی مدار، جریان راهاندازی موتور و نوع بار انتخاب شود. استفاده از فیوز با آمپراژ کمتر باعث قطع شدن بیمورد مدار خواهد شد و استفاده از فیوز با آمپراژ بالاتر نیز میتواند خسارتهای جبرانناپذیری به تجهیزات وارد کند. بنابراین رعایت استانداردهای طراحی و استفاده از تجهیزات باکیفیت، یکی از مهمترین راهکارهای افزایش ایمنی و کاهش هزینههای تعمیرات است.
اگر در یک مجموعه صنعتی، پریدن فیوز بهصورت مداوم تکرار میشود، بهترین روش این است که به جای تعویض پیاپی قطعات، یک فرآیند عیبیابی اصولی انجام شود. اندازهگیری جریان واقعی موتور، بررسی ولتاژ شبکه، تست مقاومت عایقی سیمپیچها، کنترل سلامت کابلها و ارزیابی عملکرد کنتاکتور و بیمتال، میتواند در مدت کوتاهی علت اصلی خرابی را مشخص کند. این روش علاوه بر کاهش زمان توقف تجهیزات، از هزینههای اضافی نیز جلوگیری خواهد کرد.
در نهایت باید به این نکته توجه داشت که فیوز آخرین خط دفاعی مدار الکتریکی است. اگر این قطعه عمل میکند، هدف آن حفاظت از تجهیزات و جلوگیری از خسارتهای بزرگتر است. بنابراین هرگز نباید با افزایش ظرفیت فیوز یا حذف تجهیزات حفاظتی، عملکرد آن را نادیده گرفت. رعایت اصول طراحی، نصب صحیح، نگهداری پیشگیرانه و استفاده از قطعات استاندارد، بهترین راه برای جلوگیری از پریدن مکرر فیوز و افزایش عمر سیستمهای الکتریکی خواهد بود.
سوالات متداول (FAQ)
چرا فیوز بلافاصله بعد از وصل شدن کنتاکتور میپرد؟
این مشکل معمولاً به دلیل اتصال کوتاه، خرابی موتور، آسیب کابلهای خروجی یا انتخاب نادرست فیوز رخ میدهد و نیاز به عیبیابی دقیق مدار قدرت دارد.
آیا خرابی کنتاکتور میتواند باعث پریدن فیوز شود؟
بله. در صورت جوش خوردن کنتاکتها، خرابی داخلی، ایجاد اتصال بین فازها یا نیمسوز شدن کنتاکتور، احتمال عملکرد فیوز وجود دارد.
آیا افزایش آمپراژ فیوز راهحل مناسبی است؟
خیر. این کار ایمنی مدار را کاهش میدهد و ممکن است باعث سوختن موتور، کابلها یا حتی آتشسوزی در تابلو برق شود.
چگونه میتوان علت اصلی پریدن فیوز را پیدا کرد؟
با بررسی مرحلهای کابلها، موتور، کنتاکتور، بیمتال، اندازهگیری جریان مصرفی، کنترل ولتاژ و تست مقاومت عایقی میتوان علت اصلی را شناسایی کرد.
آیا اضافهبار مکانیکی باعث قطع شدن فیوز میشود؟
بله. اگر موتور بیش از ظرفیت خود تحت بار قرار گیرد، جریان افزایش یافته و در صورت عملکرد نامناسب سیستم حفاظتی، فیوز مدار نیز ممکن است قطع شود.
تفاوت عملکرد بیمتال و فیوز چیست؟
بیمتال برای حفاظت در برابر اضافهبار طراحی شده است، در حالی که فیوز بیشتر از مدار در برابر اتصال کوتاه و جریانهای بسیار زیاد محافظت میکند.
هر چند وقت یکبار باید تابلو برق سرویس شود؟
بسته به شرایط کاری، معمولاً هر ۶ تا ۱۲ ماه یکبار بازدید کامل شامل بررسی اتصالات، تست تجهیزات حفاظتی، اندازهگیری جریان و کنترل وضعیت کابلها توصیه میشود.
