کنتاکتور یکی از مهمترین تجهیزات در مدارهای فرمان و قدرت است که وظیفه قطع و وصل کردن جریان برق تجهیزات مختلف مانند موتورهای الکتریکی، پمپها، کمپرسورها، سیستمهای روشنایی صنعتی، دستگاههای تولیدی و تابلوهای برق را بر عهده دارد. عملکرد صحیح کنتاکتور باعث میشود تجهیزات با ایمنی بالا روشن و خاموش شوند، اما یکی از رایجترین مشکلاتی که در تابلوهای برق صنعتی و حتی مدارهای ساده مشاهده میشود، وصل نشدن کنتاکتور برق است.
گاهی اوقات برق ورودی وجود دارد، مدار فرمان ظاهراً سالم است، اما کنتاکتور هیچ واکنشی نشان نمیدهد. در بعضی مواقع نیز صدای تقه بوبین شنیده میشود ولی کنتاکتور کامل وصل نمیشود یا تیغههای قدرت جریان را عبور نمیدهند. هرکدام از این مشکلات میتواند دلیل متفاوتی داشته باشد و پیدا کردن علت اصلی نیاز به بررسی دقیق مدار دارد.
بسیاری از افراد هنگام مواجه شدن با این مشکل تصور میکنند که خود کنتاکتور خراب شده است و سریع اقدام به تعویض آن میکنند، در حالی که در تعداد زیادی از موارد مشکل از بخش دیگری مانند مدار فرمان، ولتاژ بوبین، سیمکشی، فیوز، کلید حرارتی یا حتی انتخاب اشتباه کنتاکتور است.
در این مقاله قصد داریم به صورت کامل بررسی کنیم که چرا کنتاکتور برق را وصل نمیکند؟ چه عواملی باعث عمل نکردن آن میشوند و چگونه میتوان با یک روش اصولی عیبیابی، مشکل را پیدا کرد.
کنتاکتور چگونه کار میکند و چرا ممکن است وصل نشود؟
برای اینکه علت وصل نشدن کنتاکتور را بهتر متوجه شویم، ابتدا باید با نحوه عملکرد آن آشنا شویم.

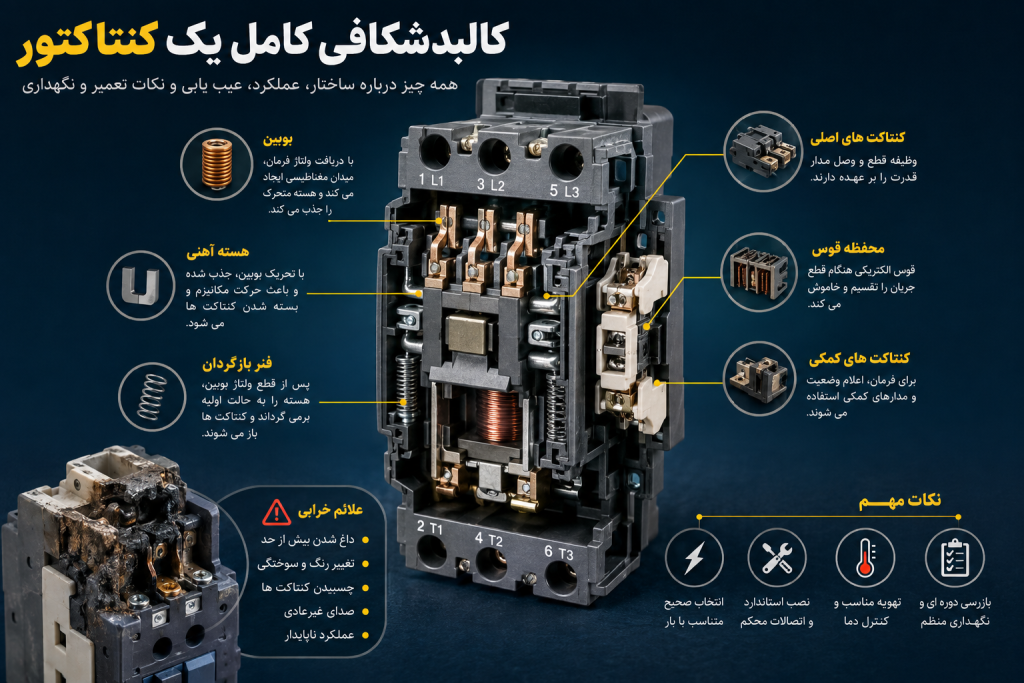

کنتاکتور از چند بخش اصلی تشکیل شده است:
- بوبین کنتاکتور
- هسته متحرک و ثابت مغناطیسی
- تیغههای اصلی قدرت
- تیغههای کمکی فرمان
- فنر برگشت
- محفظه عایق
زمانی که ولتاژ مناسب به بوبین کنتاکتور اعمال میشود، سیمپیچ داخل بوبین یک میدان مغناطیسی ایجاد میکند. این میدان باعث جذب هسته متحرک شده و تیغههای اصلی کنتاکتور بسته میشوند. در نتیجه جریان برق از ورودی به خروجی منتقل شده و مصرفکننده روشن میشود.
بنابراین برای اینکه یک کنتاکتور بتواند وصل شود، چند شرط باید همزمان برقرار باشد:
- ولتاژ مناسب به بوبین برسد.
- بوبین سالم باشد.
- هسته بتواند حرکت کند.
- مدار فرمان اجازه فعال شدن بدهد.
- قطعات مکانیکی گیر نکرده باشند.
- کنتاکتور متناسب با بار انتخاب شده باشد.
اگر هرکدام از این بخشها دچار مشکل شوند، کنتاکتور ممکن است وصل نشود.
اولین دلیل وصل نشدن کنتاکتور؛ نرسیدن برق به بوبین
یکی از رایجترین علتهایی که باعث میشود کنتاکتور عمل نکند، این است که برق کافی به بوبین آن نمیرسد.
بوبین در واقع موتور حرکت کنتاکتور است. اگر ولتاژ لازم را دریافت نکند، میدان مغناطیسی ایجاد نمیشود و کنتاکتور نمیتواند تیغهها را حرکت دهد.
برای مثال ممکن است یک کنتاکتور با بوبین 220 ولت AC نصب شده باشد، اما به دلیل وجود مشکل در مدار فرمان فقط 120 یا 150 ولت به آن برسد. در این حالت معمولاً کنتاکتور یا اصلاً وصل نمیشود یا صدای لرزش و تقتق ایجاد میکند.
دلایل کاهش ولتاژ بوبین میتواند شامل موارد زیر باشد:
- شل بودن اتصالات سیم فرمان
- سوختگی کنتاکتهای رله فرمان
- خرابی کلید استارت
- خرابی کلید توقف
- قطع شدن مسیر نول در مدار فرمان
- افت ولتاژ شبکه
- استفاده از سیم با سطح مقطع نامناسب
برای بررسی این مشکل باید با مولتیمتر ولتاژ دو سر A1 و A2 بوبین اندازهگیری شود. مقدار اندازهگیری شده باید نزدیک به ولتاژ درج شده روی بوبین باشد.
به عنوان مثال اگر روی کنتاکتور نوشته شده باشد:
220V AC Coil
باید حدود 220 ولت متناوب روی پایههای بوبین وجود داشته باشد.
خرابی بوبین؛ یکی از مهمترین علتهای عمل نکردن کنتاکتور
یکی دیگر از دلایل اصلی اینکه کنتاکتور برق را وصل نمیکند، خراب شدن خود بوبین است.
بوبین کنتاکتور یک سیمپیچ مسی ظریف است که در اثر عوامل مختلف ممکن است آسیب ببیند. سوختن بوبین باعث میشود حتی اگر مدار فرمان کاملاً سالم باشد، کنتاکتور هیچ حرکتی نداشته باشد.
علائم خرابی بوبین معمولاً شامل موارد زیر است:
- هیچ صدایی هنگام فرمان دادن شنیده نمیشود.
- کنتاکتور کاملاً بیحرکت است.
- بوی سوختگی از قسمت بوبین احساس میشود.
- بدنه بوبین بیش از حد گرم شده است.
- مقاومت بوبین با اهممتر غیرطبیعی است.
دلایل سوختن بوبین کنتاکتور عبارتاند از:
اعمال ولتاژ اشتباه به بوبین
یکی از اشتباهات رایج در نصب تابلو برق، وصل کردن ولتاژ اشتباه به بوبین است.
برای مثال اگر کنتاکتور دارای بوبین 24 ولت باشد و به اشتباه 220 ولت به آن داده شود، بوبین در مدت کوتاهی میسوزد.
برعکس این حالت نیز مشکل ایجاد میکند. اگر بوبین 220 ولت باشد ولی فقط 110 ولت دریافت کند، ممکن است کنتاکتور کامل جذب نشود و در طول زمان باعث داغ شدن و خرابی بوبین شود.
گیر کردن قسمت مکانیکی کنتاکتور
گاهی اوقات برق به بوبین میرسد و حتی بوبین سالم است، اما کنتاکتور باز هم وصل نمیشود. در این شرایط احتمال دارد مشکل مکانیکی وجود داشته باشد.
داخل کنتاکتور قطعات متحرکی وجود دارد که باید آزادانه حرکت کنند. وجود گردوغبار، زنگزدگی، ضربه یا فرسودگی میتواند باعث گیر کردن هسته شود.
نشانههای گیر کردن مکانیکی کنتاکتور:
- صدای وزوز شنیده میشود اما کنتاکتور وصل نمیشود.
- با فشار دست روی قسمت متحرک، کنتاکتور وصل میشود.
- بعد از قطع و وصل چند بار، گاهی کار میکند.
- حرکت هسته کند شده است.
در محیطهای صنعتی مانند کارخانهها، کارگاهها و تابلوهای نزدیک دستگاههای دارای لرزش، این مشکل بیشتر دیده میشود.
بعضی تعمیرکاران برای رفع این مشکل اقدام به روغنکاری هسته کنتاکتور میکنند، اما این کار معمولاً توصیه نمیشود؛ زیرا روغن میتواند باعث جذب گردوغبار شده و مشکل را بیشتر کند. بهترین روش، تمیز کردن قطعات و در صورت فرسودگی، تعویض کنتاکتور است.
اشتباه در انتخاب ولتاژ بوبین کنتاکتور
یکی از خطاهای رایج در زمان خرید یا نصب کنتاکتور، انتخاب مدل اشتباه از نظر ولتاژ بوبین است.
کنتاکتورها با ولتاژهای مختلفی تولید میشوند:
- 24 ولت AC
- 24 ولت DC
- 48 ولت
- 110 ولت
- 220 ولت
- 380 ولت
ممکن است ظاهر دو کنتاکتور کاملاً مشابه باشد، اما بوبین آنها متفاوت باشد.
برای مثال استفاده از یک کنتاکتور با بوبین 24 ولت در مداری که 220 ولت دارد باعث سوختن سریع آن میشود.
همچنین اگر یک بوبین 220 ولت را در مدار 24 ولت استفاده کنیم، کنتاکتور هیچگاه قدرت کافی برای جذب هسته نخواهد داشت.
به همین دلیل قبل از نصب همیشه باید مشخصات درج شده روی بوبین بررسی شود.
خرابی مدار فرمان؛ یکی از رایجترین دلایل وصل نشدن کنتاکتور
در بسیاری از مواقع، مشکل اصلی از خود کنتاکتور نیست، بلکه مدار فرمان اجازه فعال شدن را به آن نمیدهد. مدار فرمان مانند مغز سیستم کنترل عمل میکند و وظیفه دارد فرمان روشن یا خاموش شدن را به بوبین کنتاکتور ارسال کند.
اگر هر قسمت از مسیر فرمان دچار مشکل شود، بوبین انرژی دریافت نمیکند و کنتاکتور نمیتواند وصل شود.
یک مدار فرمان ساده معمولاً شامل قطعاتی مانند:
- شستی استارت
- شستی استپ
- کنتاکت کمکی کنتاکتور
- رله حرارتی
- فیوز فرمان
- کلیدهای حفاظتی
- تایمر یا کنترلر
است.
گاهی یک خرابی کوچک مانند قطع شدن یک سیم فرمان یا خراب شدن یک کنتاکت باعث میشود کل سیستم متوقف شود.
برای مثال در یک مدار راهاندازی موتور، ممکن است اپراتور دکمه استارت را فشار دهد، اما به دلیل خراب بودن کنتاکت بسته شستی توقف، برق به بوبین نرسد. در این شرایط بسیاری از افراد تصور میکنند کنتاکتور سوخته است، در حالی که مشکل فقط در مسیر فرمان قرار دارد.
خرابی شستی استارت و استپ؛ علت پنهان عمل نکردن کنتاکتور
شستیها یکی از قطعاتی هستند که در مدار فرمان زیاد استفاده میشوند و به مرور زمان ممکن است دچار خرابی شوند.
شستی استارت معمولاً دارای کنتاکت باز (NO) است و هنگام فشار دادن بسته میشود. اگر این کنتاکت خراب شود، فرمان وصل به کنتاکتور ارسال نمیشود.
شستی استپ نیز معمولاً دارای کنتاکت بسته (NC) است. اگر این شستی خراب شود یا کنتاکت آن همیشه باز بماند، مسیر فرمان قطع شده و کنتاکتور وصل نمیشود.
علائم خرابی شستیها:
- با فشار دادن استارت هیچ صدایی از کنتاکتور شنیده نمیشود.
- گاهی با چند بار فشار دادن شستی دستگاه روشن میشود.
- عملکرد دستگاه ناپایدار است.
- کنتاکتور در زمانهای مختلف رفتار متفاوت دارد.
برای تست شستیها میتوان با مولتیمتر حالت اتصال کنتاکتها را بررسی کرد.
نقش کلید حرارتی در وصل نشدن کنتاکتور
یکی دیگر از دلایل مهمی که باعث میشود کنتاکتور برق را وصل نکند، عمل کردن کلید حرارتی یا رله اضافه بار است.
کلید حرارتی وظیفه محافظت از موتور در برابر اضافه جریان را دارد. زمانی که جریان موتور بیش از مقدار تنظیم شده افزایش پیدا کند، این قطعه مدار فرمان را قطع میکند تا از سوختن موتور جلوگیری شود.
بسیاری از افراد بعد از خاموش شدن موتور، فقط کنتاکتور را بررسی میکنند، در حالی که ممکن است رله حرارتی در حالت قطع باقی مانده باشد.
قبل از هرگونه تعویض کنتاکتور باید وضعیت کلید حرارتی بررسی شود.
مواردی که باید بررسی شوند:
- آیا کلید حرارتی تریپ کرده است؟
- آیا دکمه Reset آن فعال شده است؟
- مقدار تنظیم جریان مناسب موتور است؟
- آیا کنتاکت کمکی رله حرارتی سالم است؟
اگر کنتاکت NC رله حرارتی خراب باشد، حتی با وجود سالم بودن کنتاکتور، بوبین انرژی دریافت نمیکند.
چرا کنتاکتور تقه میزند ولی وصل نمیشود؟
یکی از سوالات بسیار رایج کاربران این است:
چرا کنتاکتور صدا میدهد ولی وصل نمیشود؟
این مشکل معمولاً نشاندهنده وجود یک ایراد در سیستم جذب مغناطیسی کنتاکتور است.
دلایل اصلی آن عبارتاند از:
کم بودن ولتاژ بوبین
اگر ولتاژ ورودی بوبین کمتر از مقدار استاندارد باشد، نیروی مغناطیسی ایجاد شده برای جذب کامل هسته کافی نیست.
در این حالت کنتاکتور معمولاً صدای وزوز یا لرزش ایجاد میکند.
دلایل افت ولتاژ:
- طول زیاد سیم فرمان
- اتصال ضعیف سیمها
- ضعف منبع تغذیه
- افت ولتاژ شبکه
- استفاده از ترانس فرمان نامناسب
کثیف بودن سطح هسته مغناطیسی
داخل کنتاکتور دو قسمت فلزی وجود دارد که هنگام وصل شدن باید کاملاً روی هم قرار بگیرند.
اگر بین این دو قسمت:
- گردوغبار
- براده فلز
- زنگزدگی
- آلودگی صنعتی
وجود داشته باشد، فاصله هوایی افزایش پیدا میکند و کنتاکتور ممکن است نتواند کامل جذب شود.
خراب شدن حلقه اتصال کوتاه کنتاکتور
در کنتاکتورهای AC قطعهای به نام حلقه اتصال کوتاه یا Shading Ring وجود دارد که باعث عملکرد نرم و بدون لرزش هسته میشود.
خرابی این قطعه میتواند باعث ایجاد صدای زیاد، لرزش و قطع و وصل شدن کنتاکتور شود.
این مشکل در کنتاکتورهایی که مدت زیادی کار کردهاند بیشتر دیده میشود.
خرابی تیغههای اصلی کنتاکتور؛ وقتی کنتاکتور وصل میشود اما برق عبور نمیکند
گاهی مشکل کاملاً برعکس است؛ یعنی کنتاکتور از نظر مکانیکی وصل میشود، صدای عملکرد آن شنیده میشود، اما برق خروجی وجود ندارد.
در این حالت باید تیغههای قدرت بررسی شوند.
تیغههای اصلی کنتاکتور وظیفه عبور جریان را دارند. در اثر عبور جریان زیاد، اتصال کوتاه یا انتخاب اشتباه کنتاکتور، این تیغهها ممکن است:
- بسوزند
- سیاه شوند
- جوش بخورند
- مقاومت الکتریکی آنها افزایش پیدا کند
نشانههای خرابی تیغه قدرت:
- موتور فقط دو فاز کار میکند.
- کنتاکتور وصل است ولی مصرفکننده روشن نمیشود.
- محل اتصال کنتاکتور داغ میشود.
- بوی سوختگی احساس میشود.
در این شرایط باید سطح کنتاکتها بررسی شود و در صورت آسیب جدی، تعویض کنتاکتور بهترین راهکار است.
تأثیر انتخاب اشتباه کنتاکتور در خراب شدن و وصل نشدن آن
یکی از دلایلی که کمتر به آن توجه میشود، انتخاب اشتباه کنتاکتور است.
هر کنتاکتور برای مقدار مشخصی جریان، توان و شرایط کاری طراحی شده است.
برای مثال استفاده از یک کنتاکتور کوچک برای راهاندازی موتور پرقدرت باعث میشود:
- تیغهها زودتر فرسوده شوند.
- بوبین بیش از حد گرم شود.
- عمر کنتاکتور کاهش پیدا کند.
- احتمال گیر کردن یا سوختن آن افزایش یابد.
هنگام انتخاب کنتاکتور باید موارد زیر بررسی شود:
- توان موتور
- جریان نامی مصرفکننده
- نوع بار (موتوری، مقاومتی، خازنی)
- تعداد دفعات قطع و وصل در ساعت
- شرایط محیطی
به عنوان مثال کنتاکتوری که برای روشنایی ساده مناسب است، ممکن است برای یک موتور صنعتی با استارتهای زیاد انتخاب مناسبی نباشد.
تأثیر دمای محیط و شرایط نصب روی عملکرد کنتاکتور
شرایط محیطی نیز میتواند باعث شود کنتاکتور عملکرد مناسبی نداشته باشد.
در تابلوهایی که:
- تهویه مناسب ندارند،
- نزدیک منابع گرما نصب شدهاند،
- گردوغبار زیادی دارند،
- رطوبت بالا دارند،
احتمال خرابی کنتاکتور افزایش پیدا میکند.
گرمای زیاد باعث افزایش مقاومت سیمپیچ بوبین و کاهش عمر عایق آن میشود.
همچنین گردوغبار میتواند باعث گیر کردن قسمت مکانیکی و افزایش فاصله بین هستهها شود.
به همین دلیل نصب صحیح تابلو برق و رعایت شرایط کاری، نقش مهمی در افزایش عمر کنتاکتور دارد.
چرا کنتاکتور برق را وصل نمیکند؟ بررسی کامل علتهای عمل نکردن کنتاکتور (بخش سوم)
روش اصولی تست و عیبیابی کنتاکتور که هر برقکاری باید بداند
وقتی با مشکل وصل نشدن کنتاکتور برق مواجه میشویم، بهترین کار این است که بدون حدس زدن و تعویض قطعات، یک مسیر مشخص برای عیبیابی داشته باشیم. بسیاری از هزینههای اضافی در تعمیر تابلو برق به این دلیل ایجاد میشود که قبل از بررسی علت اصلی، کنتاکتور تعویض میشود.
یک روش استاندارد برای بررسی کنتاکتور شامل چند مرحله مهم است.
مرحله اول؛ بررسی وجود برق در مدار قدرت
قبل از اینکه سراغ بوبین و مدار فرمان برویم، باید مطمئن شویم برق ورودی کنتاکتور وجود دارد.
در بسیاری از موارد مشکل اصلی از خود کنتاکتور نیست و برق ورودی به دلیل مواردی مانند:
- قطع بودن فیوز اصلی
- خرابی کلید مینیاتوری
- شل بودن کابل ورودی
- سوختن کابل یا ترمینال
به کنتاکتور نمیرسد.
ابتدا باید ولتاژ ورودی بین ترمینالهای اصلی کنتاکتور بررسی شود.
برای مثال در یک سیستم سهفاز باید ولتاژهای:
- L1 به L2
- L2 به L3
- L1 به L3
بررسی شوند.
اگر برق ورودی وجود ندارد، بررسی کنتاکتور بیفایده است و باید مسیر قبل از آن بررسی شود.
مرحله دوم؛ تست ولتاژ بوبین کنتاکتور
مهمترین تست برای پیدا کردن علت وصل نشدن کنتاکتور، اندازهگیری ولتاژ دو سر بوبین است.
پایههای بوبین معمولاً با علامتهای:
A1 و A2
مشخص میشوند.
زمانی که فرمان روشن شدن صادر میشود، باید روی این دو پایه ولتاژ مناسب وجود داشته باشد.
اگر ولتاژ وجود ندارد:
مشکل از مدار فرمان است.
اگر ولتاژ وجود دارد اما کنتاکتور عمل نمیکند:
احتمال خرابی بوبین یا قسمت مکانیکی کنتاکتور زیاد است.
این تست ساده میتواند در چند دقیقه مشخص کند مشکل از کدام قسمت است.
مرحله سوم؛ بررسی مقاومت بوبین با مولتیمتر
اگر احتمال میدهید بوبین کنتاکتور سوخته باشد، میتوانید مقاومت آن را اندازهگیری کنید.
برای این کار ابتدا برق مدار را کاملاً قطع کنید، سپس مولتیمتر را روی حالت اهم قرار دهید و دو سر آن را به پایههای A1 و A2 متصل کنید.
نتیجه اندازهگیری میتواند به شکلهای زیر باشد:
مقاومت صفر یا نزدیک صفر
احتمال اتصال کوتاه داخلی بوبین وجود دارد.
مقاومت بینهایت
احتمال قطع شدن سیمپیچ و سوختگی بوبین وجود دارد.
مقدار مقاومت مشخص
بوبین احتمالاً سالم است و باید قسمتهای دیگر بررسی شوند.
البته مقدار دقیق مقاومت به نوع کنتاکتور، توان و ولتاژ بوبین بستگی دارد.
مرحله چهارم؛ بررسی تیغههای کنتاکتور
اگر کنتاکتور وصل میشود اما برق خروجی ندارد، باید تیغههای اصلی بررسی شوند.
تیغههای قدرت در اثر کار زیاد یا عبور جریان بیش از حد ممکن است آسیب ببینند.
مشکلات رایج تیغهها:
- خوردگی سطح کنتاکت
- سیاه شدن محل اتصال
- کاهش فشار فنر
- جوش خوردن کنتاکتها
در کنتاکتورهایی که برای موتورهای بزرگ استفاده میشوند، این مشکل بیشتر دیده میشود؛ زیرا جریان راهاندازی موتور چند برابر جریان نامی است.
جدول علت وصل نشدن کنتاکتور و راهحل آن
| مشکل مشاهده شده | علت احتمالی | راهکار |
|---|---|---|
| کنتاکتور هیچ صدایی ندارد | برق به بوبین نمیرسد | بررسی مدار فرمان و سیمکشی |
| کنتاکتور وزوز میکند | افت ولتاژ یا مشکل هسته | بررسی ولتاژ و تمیز کردن هسته |
| کنتاکتور تقه میزند ولی وصل نمیشود | ضعف بوبین یا گیر مکانیکی | تست بوبین و قسمت متحرک |
| کنتاکتور وصل میشود ولی موتور روشن نمیشود | خرابی تیغه قدرت | بررسی کنتاکتهای اصلی |
| بوبین سریع میسوزد | ولتاژ اشتباه یا گرمای زیاد | بررسی ولتاژ و شرایط نصب |
| کنتاکتور بعد از مدتی خراب میشود | انتخاب نامناسب یا اضافه بار | انتخاب مدل مناسبتر |
اشتباهات رایج هنگام تعمیر کنتاکتور
یکی از مهمترین مواردی که باعث افزایش خرابی تجهیزات میشود، تعمیر غیر اصولی کنتاکتور است.
برخی اشتباهات رایج عبارتاند از:
تعویض کنتاکتور بدون بررسی علت خرابی
اگر علت اصلی مانند اضافه جریان، اتصال کوتاه یا انتخاب اشتباه پیدا نشود، کنتاکتور جدید هم بعد از مدتی خراب خواهد شد.
برای مثال اگر یک موتور جریان بیشتری از مقدار مجاز بکشد، حتی بهترین برندهای کنتاکتور مانند زیمنس، اشنایدر یا الاس نیز دچار مشکل خواهند شد.
استفاده از کنتاکتور با جریان کمتر
گاهی برای کاهش هزینه، کنتاکتور ضعیفتر انتخاب میشود. این کار در کوتاهمدت شاید هزینه خرید را کاهش دهد، اما در بلندمدت باعث:
- سوختن تیغهها
- افزایش مصرف انرژی
- توقف دستگاه
- هزینه تعمیر بیشتر
خواهد شد.
بیتوجهی به مدار فرمان
بعضی تعمیرکاران فقط خود کنتاکتور را بررسی میکنند، در حالی که بسیاری از خرابیها مربوط به مسیر فرمان است.
یک سیم قطع شده، یک رله خراب یا یک شستی معیوب میتواند باعث شود یک کنتاکتور کاملاً سالم عمل نکند.
چگونه عمر کنتاکتور را افزایش دهیم؟
برای جلوگیری از مشکل وصل نشدن کنتاکتور برق و افزایش طول عمر آن، رعایت چند نکته ضروری است.
انتخاب صحیح کنتاکتور
اولین قدم، انتخاب کنتاکتور متناسب با نوع مصرفکننده است.
برای موتورهای الکتریکی باید به کلاس کاری و جریان موتور توجه شود.
برای بارهای روشنایی، خازنی یا مقاومتی نیز باید مدل مناسب انتخاب شود.
بررسی دورهای تابلو برق
بازدید منظم تابلو میتواند بسیاری از خرابیها را قبل از وقوع مشخص کند.
در سرویسهای دورهای بهتر است موارد زیر بررسی شوند:
- سفت بودن پیچهای ترمینال
- دمای کنتاکتور
- صدای غیرعادی
- تغییر رنگ بدنه
- سلامت سیمها
جلوگیری از شل بودن اتصالات
شل بودن پیچهای اتصال یکی از دلایل مهم گرم شدن کنتاکتور است.
اتصال ضعیف باعث ایجاد مقاومت الکتریکی شده و گرما تولید میکند. این گرما به مرور باعث خرابی تیغهها و حتی سوختن کنتاکتور میشود.
استفاده از تجهیزات حفاظتی مناسب
وجود تجهیزاتی مانند:
- کلید حرارتی
- فیوز مناسب
- رله اضافه بار
- محافظ ولتاژ
میتواند از آسیب دیدن کنتاکتور جلوگیری کند.
جمعبندی: چرا کنتاکتور برق وصل نمیکند؟
وصل نشدن کنتاکتور یکی از مشکلات رایج در تابلوهای برق صنعتی و مدارهای کنترل است که میتواند دلایل مختلفی داشته باشد. گاهی مشکل از نرسیدن برق به بوبین است، گاهی بوبین کنتاکتور خراب شده، و در بعضی مواقع نیز ایراد از مدار فرمان، کلید حرارتی، سیمکشی یا تیغههای قدرت است.
برای پیدا کردن علت واقعی خرابی نباید فقط به تعویض کنتاکتور اکتفا کرد. یک عیبیابی اصولی باید از بررسی برق ورودی شروع شود و سپس ولتاژ بوبین، مدار فرمان، وضعیت مکانیکی و تیغههای قدرت بررسی شوند.
انتخاب صحیح کنتاکتور، نصب استاندارد، استفاده از تجهیزات حفاظتی مناسب و سرویس دورهای میتواند عمر این قطعه مهم را چندین برابر افزایش دهد.
در نهایت باید توجه داشت که کنتاکتور یک قطعه ساده برای قطع و وصل برق نیست؛ بلکه یکی از اصلیترین بخشهای حفاظت و کنترل سیستمهای الکتریکی است. شناخت علائم خرابی و روش صحیح عیبیابی آن باعث کاهش توقف دستگاهها، کاهش هزینه تعمیرات و افزایش ایمنی تجهیزات خواهد شد.
