بخش اول: مقدمه و اهمیت انتخاب کنتاکتور مناسب
انتخاب کنتاکتور مناسب برای موتورهای سه فاز و تک فاز یکی از مهمترین مراحل در طراحی و بهرهبرداری سیستمهای صنعتی است. کنتاکتور، قطعهای الکترومکانیکی است که وظیفه دارد جریان برق را به موتور انتقال دهد یا آن را قطع کند. عملکرد صحیح کنتاکتور نه تنها به عملکرد بهینه موتور کمک میکند، بلکه امنیت تجهیزات و پرسنل را نیز تضمین میکند.
در سیستمهای صنعتی، موتورهای سه فاز به دلیل قدرت بالاتر و راندمان مناسبتر نسبت به موتورهای تک فاز، بیشتر مورد استفاده قرار میگیرند. اما موتورهای تک فاز همچنان در بسیاری از کاربردهای کوچک و خانگی کاربرد دارند. تفاوتهای این دو نوع موتور، انتخاب کنتاکتور را پیچیدهتر میکند، زیرا هر نوع موتور نیاز به جریان، ولتاژ و مشخصات قطع و وصل متفاوتی دارد.
در این مقاله، به صورت گامبهگام بررسی میکنیم که چگونه میتوان کنتاکتور مناسب را برای هر نوع موتور انتخاب کرد، نکات مهم در نصب و نگهداری آن را معرفی میکنیم و به مسائل عملی و مشکلات رایج اشاره میکنیم. هدف این راهنما این است که خواننده بتواند با آگاهی کامل و بدون اشتباه، کنتاکتور مناسب برای موتورهای سه فاز و تک فاز خود انتخاب کند و از عملکرد پایدار و ایمن تجهیزات اطمینان حاصل نماید.

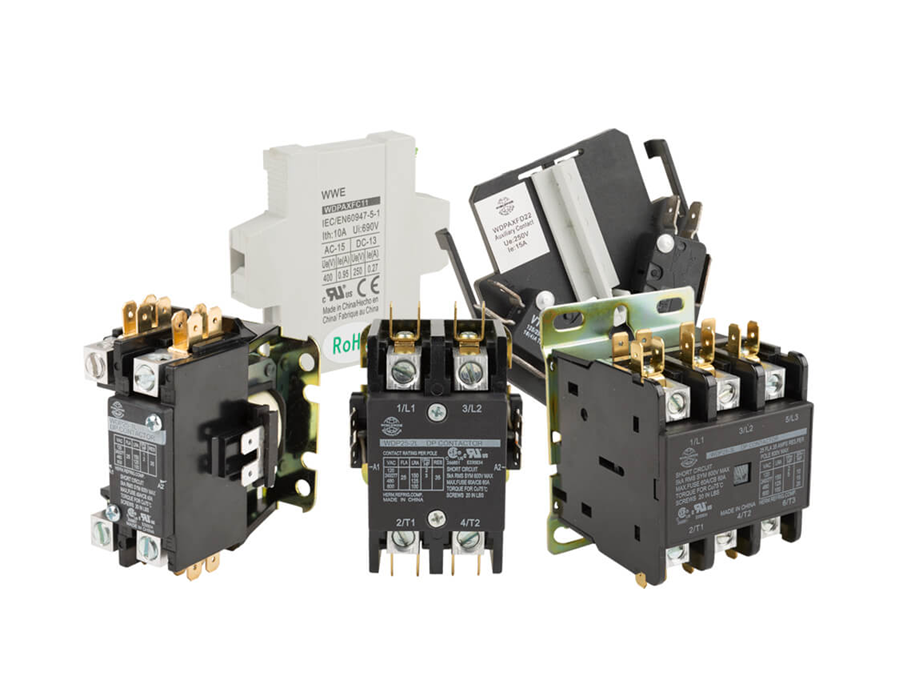

کنتاکتور و انواع آن برای موتورهای سه فاز و تک فاز
کنتاکتور یک کلید الکترومکانیکی است که وظیفه قطع و وصل جریان برق به موتور را برعهده دارد. در واقع، کنتاکتور باعث میشود جریان برق به موتور منتقل یا از آن قطع شود بدون اینکه اپراتور به صورت مستقیم با جریان بالا در تماس باشد. این عملکرد برای موتورهای سه فاز و تک فاز اهمیت حیاتی دارد، زیرا جریانهای بالا و بارهای سنگین در این موتورها میتواند خطرناک باشد و باعث آسیب به تجهیزات یا کاهش ایمنی محیط کار شود.
کنتاکتورها به دو دسته اصلی تقسیم میشوند: کنتاکتور AC و کنتاکتور DC. برای موتورهای سه فاز و تک فاز معمولاً از کنتاکتورهای AC استفاده میشود، زیرا این موتورها با جریان متناوب کار میکنند. کنتاکتور AC خود انواع مختلفی دارد که بر اساس جریان نامی، تعداد کنتاکتها و قابلیت کنترل از راه دور دستهبندی میشوند. کنتاکتورهای کمکی نیز به مدار فرمان اضافه میشوند تا امکان راهاندازی اتوماتیک و کنترل هوشمند موتور فراهم شود.
برای موتورهای سه فاز، معمولاً کنتاکتورها باید توانایی تحمل جریانهای راهاندازی بالا را داشته باشند، زیرا این موتورها هنگام شروع به کار جریان بسیار بیشتری از جریان نامی میکشند. در مقابل، موتورهای تک فاز جریان راهاندازی کمتری دارند، بنابراین میتوان از کنتاکتورهایی با ظرفیت کمتر استفاده کرد، اما باز هم باید جریان و ولتاژ کاری دقیق رعایت شود.
یکی دیگر از تفاوتهای مهم، استفاده از کنتاکتورهای دارای حفاظ حرارتی و رله اضافه جریان برای موتورهای سه فاز است تا از آسیب دیدن موتور در صورت بار اضافه یا گرفتگی مکانیکی جلوگیری شود. این نکته در موتورهای تک فاز نیز اهمیت دارد، اما میزان جریان و انتخاب تجهیزات حفاظتی معمولاً سبکتر است.
درک انواع کنتاکتور و تفاوت آنها برای موتورهای سه فاز و تک فاز، اولین قدم برای انتخاب صحیح است. انتخاب اشتباه نه تنها میتواند باعث خرابی موتور شود، بلکه خطرات ایمنی برای اپراتور و آسیب به سایر تجهیزات را نیز به همراه دارد.
نحوه محاسبه جریان و انتخاب کنتاکتور مناسب
انتخاب کنتاکتور مناسب برای موتورهای سه فاز و تک فاز، بدون محاسبه دقیق جریان نامی موتور امکانپذیر نیست. جریان نامی موتور معیاری است که نشان میدهد چه مقدار جریان الکتریکی برای عملکرد بدون مشکل موتور نیاز است و بر اساس آن میتوان کنتاکتوری با ظرفیت مناسب انتخاب کرد.
برای موتورهای سه فاز، جریان نامی معمولاً با فرمول زیر محاسبه میشود:I=3×V×η×PFP
که در آن P توان موتور بر حسب وات، V ولتاژ خط، η راندمان موتور و PF ضریب توان موتور است. این فرمول کمک میکند تا جریان واقعی موتور در شرایط کاری مشخص شود. پس از محاسبه جریان، کنتاکتوری انتخاب میشود که قادر به تحمل جریان راهاندازی و جریان نامی موتور باشد. جریان راهاندازی موتورهای سه فاز ممکن است ۵ تا ۷ برابر جریان نامی باشد، بنابراین کنتاکتور باید این ظرفیت را داشته باشد تا از آسیب دیدن کنتاکتها جلوگیری شود.
برای موتورهای تک فاز، محاسبه جریان کمی سادهتر است و معمولاً بر اساس توان موتور و ولتاژ شبکه انجام میشود:I=V×η×PFP
در این حالت نیز جریان راهاندازی موتور تک فاز از جریان نامی بیشتر است، اما نسبت افزایش جریان معمولاً کمتر از موتورهای سه فاز است. با توجه به این نکته، کنتاکتورهای مورد استفاده برای موتورهای تک فاز معمولاً سایز کوچکتر و ظرفیت کمتر نسبت به موتورهای سه فاز دارند، اما همچنان باید از نظر جریان نامی و ولتاژ کاری دقیقاً با مشخصات موتور مطابقت داشته باشند.
یکی دیگر از نکات مهم هنگام انتخاب کنتاکتور، تعداد دفعات قطع و وصل در طول روز است. موتورهایی که مکرراً روشن و خاموش میشوند، نیاز به کنتاکتور با دوام مکانیکی و توانایی تحمل تعداد دفعات بالا دارند. همچنین اضافه کردن رله حرارتی و محافظ جریان به مدار باعث افزایش عمر موتور و کنتاکتور میشود و از آسیبهای ناشی از اضافه بار جلوگیری میکند.
در نهایت، انتخاب کنتاکتور مناسب نه تنها بر اساس جریان و ولتاژ، بلکه با در نظر گرفتن شرایط محیطی، نوع بار موتور و نحوه استفاده از آن انجام میشود. به عبارت دیگر، محاسبه دقیق جریان و شناخت ویژگیهای موتور، پایه اصلی برای انتخاب هوشمندانه و مطمئن کنتاکتور است.
نکات عملی نصب، نگهداری و اتصال کنتاکتور به موتور
پس از انتخاب کنتاکتور مناسب، مرحله بعدی، نصب صحیح و نگهداری اصولی آن است تا عملکرد موتورهای سه فاز و تک فاز بدون مشکل و ایمن باقی بماند. نصب نادرست یا عدم توجه به شرایط محیطی میتواند باعث کاهش عمر کنتاکتور، جرقهزنی، یا حتی آسیب دیدن موتور شود.
در ابتدا باید محل نصب کنتاکتور را به دقت انتخاب کرد. کنتاکتور باید در محیطی با تهویه مناسب و دور از رطوبت، گرد و غبار و حرارت مستقیم قرار گیرد. فاصله کافی با سایر تجهیزات صنعتی و کابلها نیز اهمیت دارد تا هنگام عملکرد، هیچ برخورد مکانیکی با سایر قطعات رخ ندهد.
سیمکشی کنتاکتور به موتور نیز باید با دقت انجام شود. جریان و ولتاژ کاری کنتاکتور باید دقیقاً با مشخصات موتور مطابقت داشته باشد. در موتورهای سه فاز، سیمکشی اشتباه میتواند باعث عملکرد ناقص موتور، افزایش حرارت سیمپیچ یا سوختن کنتاکتها شود. برای موتورهای تک فاز، اگرچه جریان پایینتر است، باز هم رعایت ولتاژ و جریان نامی برای عملکرد ایمن ضروری است. استفاده از کابلهای با سطح مقطع مناسب و اتصالات محکم، از جمله اقدامات حیاتی برای جلوگیری از گرم شدن و آسیب احتمالی است.
نگهداری دورهای کنتاکتور نیز نقش مهمی در افزایش طول عمر آن دارد. بررسی وضعیت کنتاکتها، فنرها و سیمپیچ به صورت منظم، پاکسازی گرد و غبار و اکسیدها، و تعویض کنتاکتهای فرسوده باعث میشود عملکرد قطع و وصل جریان دقیق باقی بماند. برای موتورهای سه فاز که جریان راهاندازی بالایی دارند، اهمیت این نگهداری دوچندان است، زیرا جرقهزنی و حرارت بالا میتواند به سرعت باعث خوردگی کنتاکتها شود.
همچنین توصیه میشود برای هر موتور، چه سه فاز و چه تک فاز، از رله حرارتی و محافظ جریان استفاده شود. این تجهیزات جانبی مانع آسیب دیدن موتور در شرایط اضافه بار یا اختلالات ناگهانی شبکه میشوند و از نظر ایمنی نقش حیاتی دارند.
در نهایت، ترکیب انتخاب صحیح، نصب استاندارد و نگهداری منظم کنتاکتور باعث میشود موتورهای سه فاز و تک فاز با حداکثر بهرهوری و حداقل خطر خرابی کار کنند. این موضوع به ویژه در محیطهای صنعتی که توقف موتورها هزینه بالایی دارد، اهمیت زیادی دارد و به کاهش هزینههای تعمیر و نگهداری کمک میکند.
اشتباهات رایج در انتخاب و نصب کنتاکتور و راهکارهای پیشگیری
یکی از مشکلاتی که مهندسان و اپراتورها هنگام استفاده از کنتاکتور با آن مواجه میشوند، انتخاب نادرست یا نصب غیر استاندارد کنتاکتور است. این اشتباهات میتواند باعث کاهش عمر موتور، آسیب به کنتاکتها و حتی خطرات ایمنی شود. یکی از رایجترین اشتباهات، انتخاب کنتاکتوری با ظرفیت جریان پایینتر از جریان نامی موتور است. در موتورهای سه فاز، جریان راهاندازی ممکن است پنج تا هفت برابر جریان نامی باشد، بنابراین استفاده از کنتاکتور ضعیف باعث جرقهزنی شدید، سوختن کنتاکتها و آسیب به سیمپیچ موتور میشود. راهکار پیشگیری ساده است: ابتدا جریان نامی و جریان راهاندازی موتور را محاسبه کنید و کنتاکتوری با ظرفیت کافی برای تحمل این جریان انتخاب نمایید.
اشتباه دیگری که معمولاً رخ میدهد، نصب کنتاکتور در محیط نامناسب است. قرار دادن کنتاکتور در محیط مرطوب، گرد و غبار، یا بدون تهویه مناسب باعث افزایش حرارت و فرسایش سریع قطعات میشود. همچنین نصب نزدیک به تجهیزات دیگر ممکن است باعث ارتعاش یا برخورد مکانیکی شود. بهترین راهکار، نصب کنتاکتور در جعبه تابلو با تهویه مناسب و فاصله استاندارد از سایر تجهیزات است.
گاهی نیز مشاهده میشود که اپراتورها رله حرارتی یا محافظ جریان را کنار نمیگذارند. در موتورهای سه فاز که جریان راهاندازی بالاست، حذف این تجهیزات حفاظتی باعث آسیب جدی به موتور و کنتاکتور میشود. استفاده از رله حرارتی و محافظ جریان مناسب، یکی از سادهترین و مؤثرترین راهکارها برای جلوگیری از خرابی و افزایش ایمنی است.
در موتورهای تک فاز نیز، اشتباه رایج، استفاده از کنتاکتور بزرگتر از نیاز واقعی است. این کار باعث میشود کنتاکتور انرژی بیشتری مصرف کند و ممکن است عملکرد مدار فرمان را دچار مشکل کند. انتخاب دقیق بر اساس جریان نامی و توان موتور، بهترین راهکار است.
در نهایت، رعایت نکات نصب و نگهداری، بررسی دورهای وضعیت کنتاکتها و سیمپیچ، و انتخاب کنتاکتور مناسب بر اساس جریان و ولتاژ موتور، باعث میشود مشکلات رایج به حداقل برسند و موتورهای سه فاز و تک فاز با عملکرد پایدار، طول عمر طولانی و ایمنی بالا کار کنند.
جمعبندی و نکات کلیدی برای انتخاب هوشمندانه کنتاکتور
انتخاب کنتاکتور مناسب برای موتورهای سه فاز و تک فاز، نقش حیاتی در عملکرد ایمن و پایدار سیستمهای صنعتی دارد. همانطور که در بخشهای قبلی توضیح داده شد، کنتاکتور نه تنها جریان را قطع و وصل میکند، بلکه با محافظت از موتور و سایر تجهیزات، امنیت محیط کار و طول عمر تجهیزات را تضمین میکند.
برای انتخاب هوشمندانه کنتاکتور، اولین قدم محاسبه دقیق جریان نامی و جریان راهاندازی موتور است. در موتورهای سه فاز، جریان راهاندازی بالا میتواند تا چند برابر جریان نامی برسد، بنابراین انتخاب کنتاکتور با ظرفیت کافی ضروری است. موتورهای تک فاز نیز نیاز به انتخاب دقیق دارند، اگرچه جریان راهاندازی معمولاً کمتر از موتورهای سه فاز است. در هر دو حالت، در نظر گرفتن نوع جریان، ولتاژ کاری و شرایط محیطی موتور اهمیت بالایی دارد.
نکته بعدی، توجه به نصب استاندارد و نگهداری منظم کنتاکتور است. نصب در محیط با تهویه مناسب، دور از رطوبت و گرد و غبار، استفاده از کابلهای با سطح مقطع مناسب و تضمین اتصالات محکم، همگی باعث افزایش طول عمر کنتاکتور و موتور میشوند. نگهداری دورهای، بررسی سلامت کنتاکتها و فنرها، و استفاده از رلههای حرارتی و محافظ جریان نیز نقش مهمی در پیشگیری از مشکلات رایج مانند جرقهزنی، سوختن سیمپیچ و عملکرد ناقص موتور دارد.
در انتخاب کنتاکتور، علاوه بر جریان و ولتاژ، شرایط عملیاتی موتور و نحوه استفاده از آن باید در نظر گرفته شود. موتورهایی که به صورت مکرر روشن و خاموش میشوند، نیاز به کنتاکتورهایی با دوام مکانیکی بالا دارند. همچنین اتصال کنتاکتور به سیستمهای اتوماسیون و PLC، امکان کنترل از راه دور، مانیتورینگ لحظهای و هماهنگی بهتر با سایر تجهیزات را فراهم میکند و بهرهوری کل سیستم را افزایش میدهد.
در نهایت، رعایت همه این نکات باعث میشود که موتورهای سه فاز و تک فاز با عملکرد پایدار، ایمنی بالا و طول عمر طولانی کار کنند و هزینههای تعمیر و نگهداری کاهش یابد. انتخاب هوشمندانه کنتاکتور نه تنها بر عملکرد موتور تأثیر میگذارد، بلکه به بهینهسازی انرژی، کاهش خطرات ایمنی و افزایش بهرهوری در محیطهای صنعتی کمک میکند.
بنابراین، برای هر مهندس، اپراتور یا مدیر صنعتی، شناخت دقیق انواع کنتاکتور، نحوه محاسبه جریان، شرایط نصب و نگهداری و اجتناب از اشتباهات رایج، ابزارهای کلیدی برای موفقیت عملیاتی و بهرهوری بلندمدت در سیستمهای الکتریکی صنعتی به شمار میروند. با رعایت این اصول، انتخاب کنتاکتور مناسب دیگر یک چالش نخواهد بود و میتوان از عملکرد ایمن و بهینه موتورهای سه فاز و تک فاز اطمینان حاصل کرد.
