معرفی کنتاکتور و تعریف آن
کنتاکتور یک کلید الکترومکانیکی است که برای قطع و وصل جریانهای الکتریکی در مدارهای قدرت استفاده میشود. به عبارت سادهتر، کنتاکتور شبیه یک کلید بزرگ است که میتواند جریانهای بالا را کنترل کند و این کار را بدون دخالت مستقیم انسان انجام دهد. تفاوت اصلی کنتاکتور با کلیدهای معمولی در این است که عملکرد آن با استفاده از نیروی الکترومغناطیسی انجام میشود و میتواند بارهای سنگین و موتورهای صنعتی را به راحتی روشن و خاموش کند.
ساختار کنتاکتور
کنتاکتور معمولاً از بخشهای زیر تشکیل شده است:
- سیمپیچ (Coil): این بخش مسئول ایجاد میدان مغناطیسی است. وقتی جریان از سیمپیچ عبور میکند، نیروی مغناطیسی لازم برای حرکت کنتاکتها ایجاد میشود.
- کنتاکتها (Contacts): کنتاکتها قطعاتی هستند که مسیر جریان را باز یا بسته میکنند. معمولاً شامل کنتاکتهای اصلی (برای جریانهای سنگین) و کنتاکتهای کمکی (برای مدارهای فرمان) میشوند.
- هسته آهنی (Core): هسته باعث هدایت بهتر میدان مغناطیسی میشود و حرکت مکانیکی کنتاکتها را تسهیل میکند.
- فنرها (Springs): فنرها کمک میکنند کنتاکتها پس از قطع جریان دوباره به حالت اولیه خود بازگردند.
- قاب یا بدنه: بدنه کنتاکتور معمولاً از پلاستیک مقاوم در برابر حرارت و ضربه ساخته میشود تا بخشهای داخلی در برابر آسیب محافظت شوند.
عملکرد کنتاکتور
عملکرد کنتاکتور بر پایه الکترومغناطیس است. زمانی که جریان الکتریکی از سیمپیچ عبور میکند، میدان مغناطیسی تولید میشود و این میدان باعث میشود که کنتاکتها به هم متصل شوند یا از هم جدا شوند. به همین دلیل، کنتاکتور میتواند بدون نیاز به دخالت مستقیم اپراتور، جریان برق را به مدارهای مختلف منتقل یا قطع کند.
مزیت بزرگ کنتاکتور این است که میتواند به دفعات زیاد بدون سایش مکانیکی شدید کار کند، زیرا اکثر قطعات آن با نیروهای مغناطیسی حرکت میکنند و تماس مکانیکی کوتاه است.
انواع کنتاکتور و تفاوتهای آنها
کنتاکتورها در صنعت به شکلهای مختلفی تولید میشوند و هر نوع برای کاربرد مشخصی مناسب است. شناخت دقیق انواع کنتاکتور و ویژگیهای هرکدام میتواند در انتخاب صحیح و افزایش عمر تجهیزات الکتریکی بسیار مؤثر باشد.

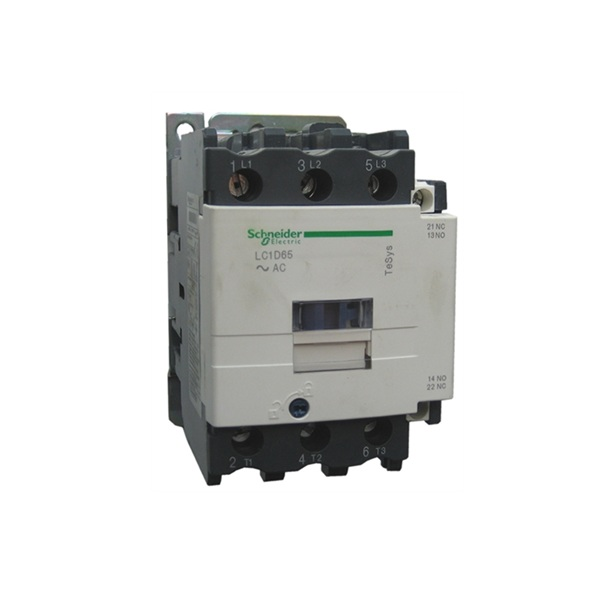

۱. کنتاکتور AC (Alternating Current Contactor)
کنتاکتور AC یکی از پرکاربردترین انواع کنتاکتور است که برای مدارهای جریان متناوب طراحی شده است. ویژگیهای اصلی این نوع کنتاکتور عبارتاند از:
- استفاده در موتورهای AC با ولتاژهای ۲۳۰ ولت تا چند هزار ولت
- قابلیت قطع و وصل جریانهای بالا تا چند صد آمپر
- وجود سیمپیچ با طراحی ویژه که برای جریان متناوب بهینه شده است
- نصب آسان روی تابلوهای صنعتی و قابلیت اتوماتیکسازی عملکرد موتور
مزیت بزرگ کنتاکتور AC این است که با کنترل از راه دور میتوان موتورهای صنعتی و تجهیزات قدرتی را بدون دخالت انسان روشن یا خاموش کرد.
۲. کنتاکتور DC (Direct Current Contactor)
کنتاکتور DC برای مدارهای جریان مستقیم استفاده میشود و در کاربردهایی مانند باتریهای بزرگ، سیستمهای انرژی خورشیدی و وسایل نقلیه برقی بسیار محبوب است. ویژگیهای بارز کنتاکتور DC شامل:
- مقاومت بیشتر در برابر جرقهزنی هنگام قطع و وصل جریان
- استفاده از کنتاکتهای ویژه با آلیاژ مقاوم در برابر خوردگی
- مناسب برای سیستمهای که جریان بالای مستقیم دارند
کنتاکتورهای DC نسبت به AC به دلیل جریان مستقیم و عدم عبور صفر ولتاژ، طراحی متفاوتی دارند و نیاز به سیمپیچ و کنتاکتهای خاص دارند تا عمر مفید طولانی داشته باشند.
۳. کنتاکتور کمکی (Auxiliary Contactor)
کنتاکتور کمکی معمولاً در مدارهای فرمان استفاده میشود و جریانهای پایین را کنترل میکند. وظیفه اصلی این نوع کنتاکتور:
- راهاندازی و کنترل مدارهای قدرت از طریق مدار فرمان
- فعالسازی رلهها و تایمرها در سیستمهای اتوماسیون
- کاهش فشار روی کنتاکتور اصلی و افزایش طول عمر آن
با استفاده از کنتاکتور کمکی، میتوان مدارهای پیچیده صنعتی را با ایمنی بالاتر و انعطاف بیشتر مدیریت کرد.
۴. کنتاکتور موتوری (Motor Contactor)
این نوع کنتاکتور برای راهاندازی و توقف موتورهای الکتریکی صنعتی طراحی شده است. ویژگیهای آن شامل:
- قابلیت تحمل جریانهای راهاندازی بالا
- مقاوم در برابر حرارت و فرسایش ناشی از قطع و وصل مکرر
- امکان نصب با محافظ حرارتی (Overload Relay) برای جلوگیری از آسیب دیدن موتور
کنتاکتور موتوری معمولاً در کارخانهها، سیستمهای پمپاژ، نوار نقاله و تجهیزات صنعتی استفاده میشود و جزو پرکاربردترین انواع کنتاکتور به شمار میآید.
۵. کنتاکتور با قابلیت کنترل از راه دور
این نوع کنتاکتور برای محیطهایی که نیاز به مدیریت و مانیتورینگ تجهیزات از راه دور دارند، بسیار مناسب است. ویژگیهای اصلی:
- امکان اتصال به سیستمهای PLC و اتوماسیون صنعتی
- قابلیت کنترل از طریق شبکههای هوشمند
- افزایش ایمنی و کاهش نیاز به حضور فیزیکی اپراتور
استفاده از این کنتاکتورها در صنایع مدرن، به ویژه در سیستمهای هوشمند و کارخانههای هوشمند (Smart Factory) رو به افزایش است.
کاربردهای کنتاکتور در صنعت
کنتاکتورها در صنعت نقش حیاتی دارند و تقریباً در تمام بخشهای تولید و تجهیزات الکتریکی حضور دارند. استفاده درست از کنتاکتور باعث افزایش ایمنی، بهرهوری و طول عمر تجهیزات میشود.
۱. راهاندازی و کنترل موتورهای الکتریکی
یکی از رایجترین کاربردهای کنتاکتور، راهاندازی و کنترل موتورهای AC و DC است. کنتاکتور موتوری با قابلیت تحمل جریانهای راهاندازی بالا، امکان:
- روشن و خاموش کردن موتورهای صنعتی بدون فشار مستقیم به اپراتور
- حفاظت موتور از جریانهای اضافه با نصب رله حرارتی همراه کنتاکتور
- راهاندازی موتورهای چند سرعته یا معکوس کردن جهت چرخش موتور
را فراهم میکند. در خطوط تولید، سیستمهای پمپاژ و نوارهای نقاله، کنتاکتورها نقش مهمی در کاهش خرابی موتور دارند.
۲. اتوماسیون صنعتی و کنترل از راه دور
در کارخانههای مدرن، کنتاکتورها به سیستمهای اتوماسیون صنعتی متصل میشوند. با ترکیب کنتاکتورها و PLCها، میتوان:
- مدیریت تجهیزات از راه دور را انجام داد
- برنامهریزی زمانبندی برای روشن و خاموش کردن ماشینآلات
- همگامسازی فرآیندهای تولید برای افزایش بهرهوری
این کاربرد باعث کاهش هزینههای عملیاتی و افزایش ایمنی پرسنل میشود، زیرا نیاز به حضور فیزیکی برای روشن یا خاموش کردن تجهیزات کاهش مییابد.
۳. حفاظت و ایمنی تجهیزات الکتریکی
کنتاکتورها میتوانند به عنوان بخشی از سیستم حفاظتی عمل کنند. با نصب کنتاکتورهای مناسب همراه با رلههای اضافه جریان، میتوان:
- جریانهای اضافه و کوتاهمدت را کنترل کرد
- از آسیب دیدن تجهیزات گرانقیمت جلوگیری نمود
- ایمنی اپراتورها را افزایش داد
این ویژگی به ویژه در صنایع حساس مانند کارخانههای شیمیایی، پالایشگاهها و صنایع فولاد اهمیت زیادی دارد.
۴. کنترل روشنایی و مصرف انرژی
در برخی کاربردها، کنتاکتورها برای کنترل روشنایی و تجهیزات با مصرف انرژی بالا استفاده میشوند. مزایای آن عبارتاند از:
- کاهش مصرف انرژی با قطع جریان غیرضروری
- امکان کنترل از راه دور و زمانبندی روشنایی
- افزایش طول عمر تجهیزات با کاهش تعداد دفعات روشن و خاموش کردن دستی
این کاربرد بیشتر در ساختمانهای بزرگ صنعتی و مراکز تجاری کاربرد دارد.
۵. استفاده در تجهیزات خاص صنعتی
کنتاکتورها در تجهیزات خاص نیز کاربرد دارند، مانند:
- سیستمهای بالابر و آسانسور صنعتی
- ماشینآلات CNC و رباتهای صنعتی
- سیستمهای انرژی تجدیدپذیر مانند پنلهای خورشیدی و توربینهای بادی
در این تجهیزات، کنتاکتورها به دلیل قابلیت قطع و وصل سریع و دقیق جریان و مقاومت بالا در برابر سایش مکانیکی، گزینهای ایدهآل محسوب میشوند.
مزایای استفاده از کنتاکتور در صنعت
- افزایش ایمنی: جلوگیری از تماس مستقیم انسان با جریانهای بالا
- قابلیت اتوماسیون: کنترل تجهیزات از راه دور و هماهنگ با سیستمهای هوشمند
- دوام و طول عمر بالا: کاهش سایش مکانیکی نسبت به کلیدهای دستی
- انعطافپذیری بالا: امکان استفاده در مدارهای مختلف و جریانهای متفاوت
- صرفهجویی در انرژی و هزینه: کاهش زمان و نیروی انسانی لازم برای مدیریت تجهیزات
استفاده از کنتاکتور نه تنها باعث بهبود عملکرد صنعتی میشود، بلکه به مدیریت بهینه منابع و کاهش هزینههای عملیاتی کمک شایانی میکند.

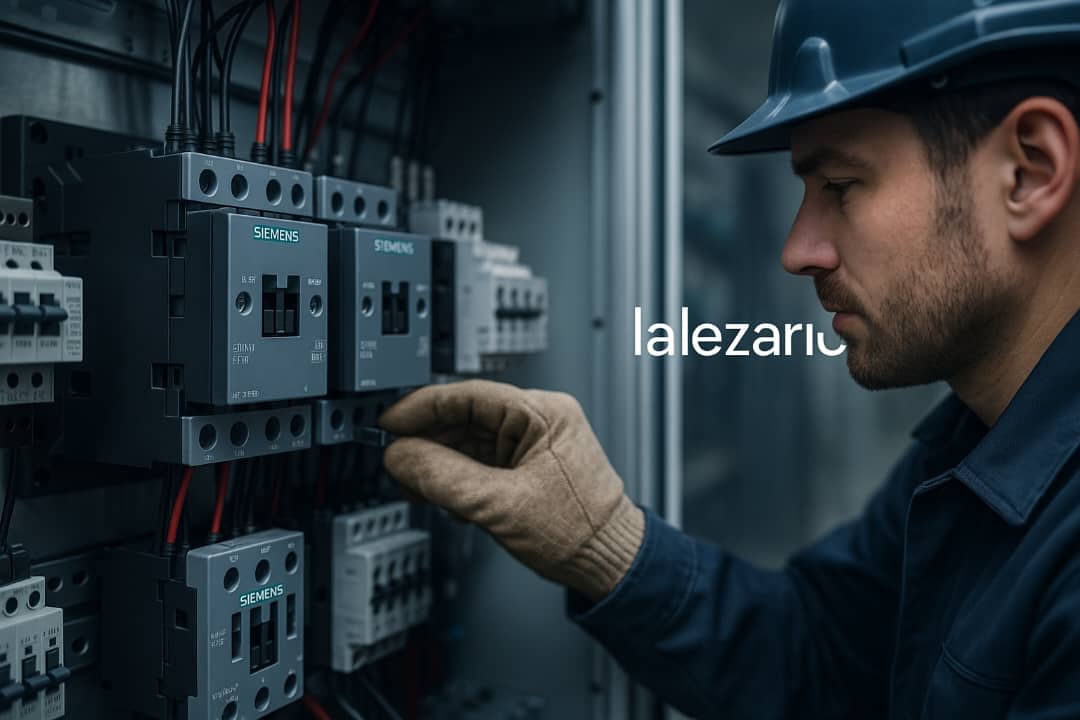

نکات نصب، نگهداری و انتخاب کنتاکتور
برای اینکه کنتاکتور بتواند به بهترین شکل ممکن کار کند و طول عمر طولانی داشته باشد، باید در زمان نصب، نگهداری و انتخاب آن دقت زیادی شود. نصب صحیح کنتاکتور نه تنها عملکرد آن را بهبود میبخشد، بلکه از خطرات احتمالی برق گرفتگی و خرابی تجهیزات نیز جلوگیری میکند. اولین نکته در نصب، توجه به محل نصب است. کنتاکتور باید در جایی نصب شود که تهویه مناسبی داشته باشد و از رطوبت، گرد و غبار و حرارت مستقیم دور باشد. وجود هوای تازه و جریان طبیعی باعث میشود سیمپیچ کنتاکتور کمتر داغ شود و خطر سوختن آن کاهش یابد. همچنین فاصله کنتاکتور با سایر تجهیزات باید طوری باشد که هنگام باز و بسته شدن کنتاکتها، هیچ برخورد مکانیکی اتفاق نیفتد.
در زمان سیمکشی و اتصال کنتاکتور به مدار، باید جریان و ولتاژ کاری آن دقیقاً با مشخصات سیمپیچ و کنتاکتها مطابقت داشته باشد. استفاده از سیمهای کم قطر یا نصب نادرست باعث افزایش مقاومت، تولید حرارت و در نهایت خرابی کنتاکتور خواهد شد. همچنین، نصب کنتاکتور در مدارهایی که جریان راهاندازی آنها بیشتر از ظرفیت کنتاکتور است، میتواند سبب آسیب دائمی به کنتاکتها شود. برای جلوگیری از این مشکل، معمولاً از رله حرارتی یا محافظ اضافه جریان در کنار کنتاکتور استفاده میشود تا جریان بیش از حد به صورت خودکار قطع شود.
نگهداری منظم کنتاکتور یکی دیگر از عوامل مهم برای عملکرد پایدار آن است. بررسی دورهای کنتاکتها، سیمپیچ و فنرها باعث میشود که هر گونه سایش یا خرابی قبل از ایجاد مشکل جدی شناسایی شود. همچنین تمیز کردن سطح کنتاکتها از گرد و غبار یا اکسیدهای سطحی باعث کاهش مقاومت و جلوگیری از جرقهزنی میشود. در صورت استفاده طولانی مدت، ممکن است لازم باشد کنتاکتها تعویض شوند تا عملکرد قطع و وصل جریان همچنان سریع و دقیق باقی بماند.
انتخاب کنتاکتور مناسب نیز بخش مهمی از فرآیند است. برای هر کاربرد صنعتی باید جریان نامی، نوع جریان (AC یا DC)، ولتاژ کاری و تعداد دفعات قطع و وصل در نظر گرفته شود. به عنوان مثال، برای موتورهای بزرگ صنعتی بهتر است از کنتاکتورهایی استفاده شود که ظرفیت تحمل جریانهای لحظهای راهاندازی را داشته باشند. همچنین، در سیستمهایی که نیاز به کنترل از راه دور یا اتوماسیون دارند، انتخاب کنتاکتوری با قابلیت اتصال به PLC و رلههای کمکی اهمیت پیدا میکند.
در نهایت، ترکیب نصب صحیح، نگهداری منظم و انتخاب دقیق کنتاکتور باعث میشود که سیستمهای صنعتی با حداقل خرابی و بیشترین بهرهوری کار کنند. بسیاری از مشکلات رایج مانند سوختن سیمپیچ، جرقهزنی زیاد یا قطع و وصل ناقص جریان، ناشی از عدم رعایت همین نکات ساده اما حیاتی است. بنابراین سرمایهگذاری در خرید کنتاکتور با کیفیت و پیروی از دستورالعملهای نصب و نگهداری، در بلندمدت باعث کاهش هزینهها و افزایش ایمنی محیط کاری خواهد شد.
مشکلات رایج کنتاکتور و روشهای رفع آنها
کنتاکتورها ابزارهای قدرتمندی هستند، اما مانند هر تجهیز الکتریکی دیگری، در صورت استفاده نادرست یا شرایط محیطی نامناسب، ممکن است دچار مشکلات شوند. یکی از رایجترین مسائل، گرمای بیش از حد سیمپیچ است. این مشکل معمولاً زمانی رخ میدهد که جریان عبوری بیشتر از ظرفیت کنتاکتور باشد یا سیمپیچ به مدت طولانی بدون استراحت کار کند. برای رفع این مشکل، استفاده از کنتاکتور با ظرفیت مناسب، نصب رله حرارتی و فراهم کردن تهویه مناسب توصیه میشود.
یکی دیگر از مشکلات متداول، جوش خوردن یا سوختن کنتاکتها است. این مسئله معمولاً به دلیل جرقهزنی زیاد هنگام قطع و وصل جریانهای بالا رخ میدهد. روشهای جلوگیری از آن شامل استفاده از کنتاکتهای با آلیاژ مقاوم در برابر خوردگی، نصب دیود سرکوب (Snubber) در مدارهای DC و انتخاب کنتاکتور با ظرفیت جریان مناسب است. بررسی و تعویض دورهای کنتاکتها نیز از بروز مشکلات جدی جلوگیری میکند.
گاهی نیز مشاهده میشود که کنتاکتور عملکرد قطع و وصل ضعیف یا ناقص دارد. این مشکل میتواند ناشی از فنرهای ضعیف، تجمع گرد و غبار روی کنتاکتها، یا خراب شدن سیمپیچ باشد. در این موارد، باز کردن بدنه و تمیز کردن کنتاکتها، بررسی سلامت فنرها و اطمینان از سالم بودن سیمپیچ راهکارهایی ساده و موثر هستند.
در برخی سیستمها، صدای زیاد یا ارتعاش هنگام عملکرد کنتاکتور باعث نگرانی میشود. این موضوع معمولاً به دلیل شل بودن پیچهای نصب یا قرارگیری نامناسب در تابلو است. سفت کردن پیچها، اطمینان از نصب درست و بررسی همتراز بودن کنتاکتور با سایر تجهیزات، راهحلهای سادهای برای کاهش صدا و ارتعاش هستند.
همچنین، در سیستمهای DC، مشکل برگشت جرقه میتواند باعث آسیب به سایر تجهیزات شود. این مشکل معمولاً با نصب مدارهای سرکوب یا دیودهای معکوسکننده حل میشود. در سیستمهای AC، به کارگیری کنتاکتورهای با ظرفیت بیشتر یا افزودن فیوز مناسب میتواند از آسیب جلوگیری کند.
نکته مهم این است که بیشتر مشکلات کنتاکتور به دلیل انتخاب نادرست، نصب نامناسب و عدم نگهداری دورهای رخ میدهند. با رعایت دستورالعملهای سازنده، بررسی منظم عملکرد کنتاکتور، تمیزکاری کنتاکتها و اطمینان از جریان و ولتاژ کاری صحیح، میتوان بسیاری از خرابیها را پیشگیری کرد و عمر تجهیزات را به شکل چشمگیری افزایش داد.
در مجموع، آگاهی از مشکلات رایج و داشتن برنامه منظم برای نگهداری و بررسی کنتاکتورها باعث میشود سیستمهای صنعتی با ایمنی و بهرهوری بالاتر کار کنند و هزینههای تعمیر و تعویض تجهیزات کاهش یابد. این موضوع به ویژه در کارخانهها و خطوط تولیدی که توقف دستگاهها باعث خسارتهای مالی قابل توجه میشود، اهمیت فوقالعادهای دارد.
جمعبندی و آینده استفاده از کنتاکتور در صنعت
کنتاکتورها یکی از ستونهای اصلی تجهیزات الکتریکی در صنعت به شمار میروند. این قطعات با قابلیت قطع و وصل جریانهای بالا، نقش بسیار مهمی در راهاندازی موتورهای صنعتی، اتوماسیون خطوط تولید، سیستمهای انرژی و تجهیزات حفاظتی دارند. با مطالعه کاربردها و انواع کنتاکتور، مشخص میشود که انتخاب و نصب درست آن نه تنها به عملکرد بهینه سیستم کمک میکند، بلکه ایمنی پرسنل و طول عمر تجهیزات را نیز تضمین میکند.
با پیشرفت فناوری و رشد صنایع هوشمند، نقش کنتاکتورها نیز در حال تحول است. امروزه کنتاکتورها با قابلیت اتصال به سیستمهای PLC و شبکههای صنعتی هوشمند، امکان کنترل از راه دور و مانیتورینگ لحظهای را فراهم میکنند. این ویژگی باعث میشود که کارخانهها بتوانند مصرف انرژی خود را بهینه کنند، تعمیر و نگهداری تجهیزات را پیشبینی کنند و عملکرد کلی خطوط تولید را افزایش دهند. به عبارت دیگر، کنتاکتورها نه تنها ابزارهای سنتی قطع و وصل جریان هستند، بلکه به بخشی از سیستمهای هوشمند مدیریت انرژی و اتوماسیون صنعتی تبدیل شدهاند.
نکات کلیدی برای انتخاب کنتاکتور شامل بررسی جریان و ولتاژ کاری، نوع جریان (AC یا DC)، تعداد دفعات قطع و وصل، نوع بار و نیاز به اتوماسیون است. انتخاب کنتاکتور مناسب باعث میشود مشکلات رایج مانند جرقهزنی، سوختن سیمپیچ و کاهش عملکرد کنتاکتها کاهش یابد. همچنین نصب صحیح، نگهداری دورهای و نظارت بر عملکرد کنتاکتورها، عمر مفید آنها را افزایش داده و ایمنی سیستم را به شکل قابل توجهی بهبود میبخشد.
در نهایت، میتوان گفت که کنتاکتورها بخش غیرقابل جایگزینی از هر سیستم صنعتی هستند و با پیشرفت فناوری، نقش آنها به سمت کاربردهای هوشمند، اتوماسیون و مدیریت بهینه انرژی حرکت خواهد کرد. آشنایی کامل با انواع کنتاکتور، کاربردها، مشکلات رایج و روشهای نگهداری باعث میشود مهندسان و اپراتورها بتوانند انتخاب هوشمندانهتری داشته باشند و سیستمهای صنعتی خود را با امنیت و بهرهوری بالا مدیریت کنند.
استفاده از کنتاکتور، در عین ساده بودن مفهوم آن، نشاندهنده اهمیت هماهنگی بین طراحی الکتریکی، مهندسی صنعتی و مدیریت عملیاتی است. بنابراین سرمایهگذاری در خرید کنتاکتور با کیفیت و رعایت نکات نصب و نگهداری، نه تنها هزینههای جاری کارخانه را کاهش میدهد، بلکه عملکرد و ایمنی تجهیزات را در طولانیمدت تضمین میکند و نقش مهمی در موفقیت صنعتی ایفا میکند.
