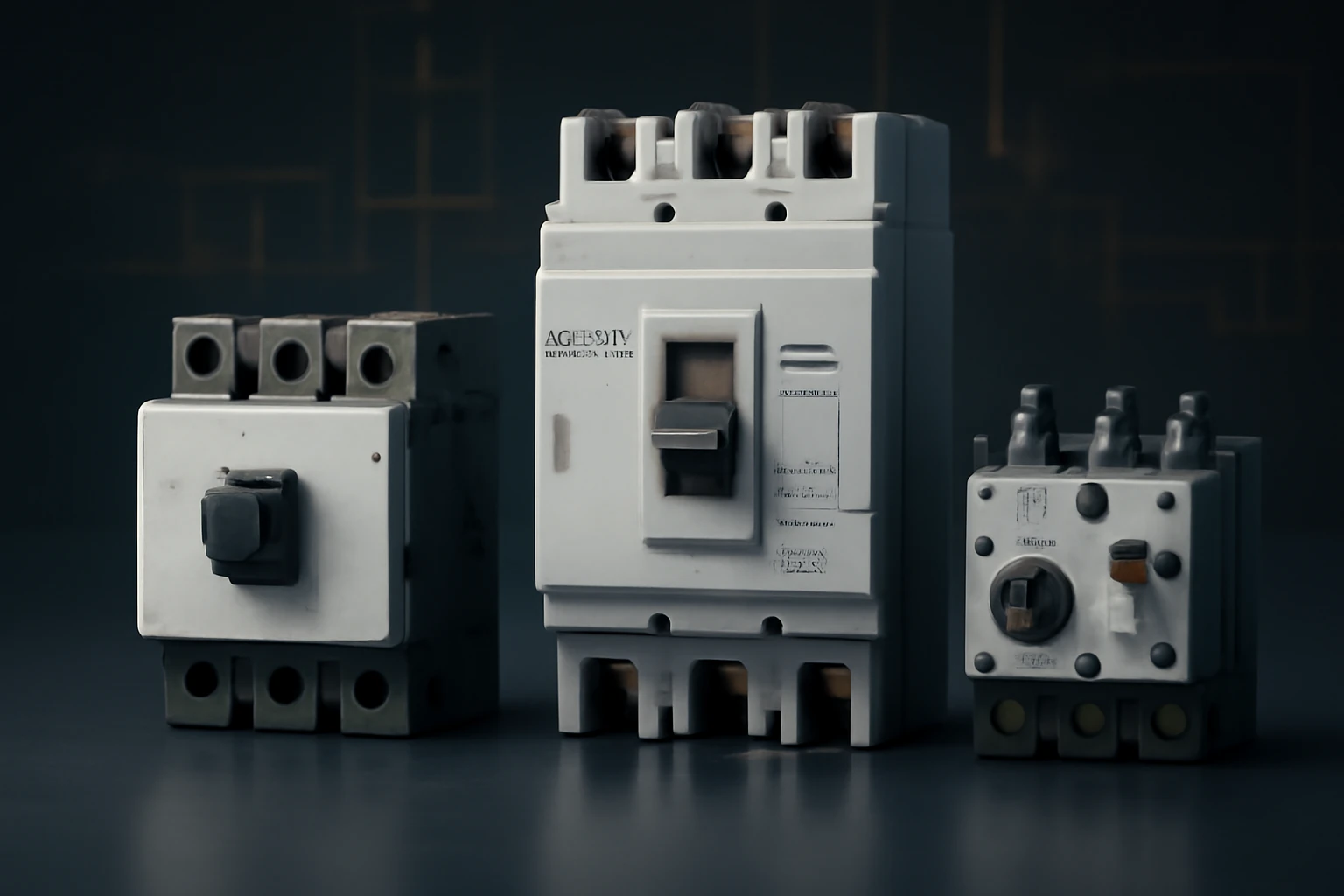

کنتاکتور، کلید اتوماتیک و بیمتال؛ راهنمای کامل انتخاب و تفاوت‌ها در برق صنعتی

در دنیای برق صنعتی و اتوماسیون، حفاظت از مدارها و تجهیزات در برابر اضافه بار، اتصال کوتاه و اختلالات دیگر، امری حیاتی است. همچنین، کنترل دقیق جریان برق برای راه‌اندازی و توقف بهینه موتورها و سایر مصرف‌کننده‌ها، نقش کلیدی در کارایی سیستم ایفا می‌کند. در این میان، سه تجهیز پرکاربرد و اساسی وجود دارند که هرچند در ظاهر شباهت‌هایی دارند، اما وظایف و کاربردهای کاملاً متفاوتی را بر عهده می‌گیرند: کنتاکتور (Contactor)، کلید اتوماتیک (Circuit Breaker) و کلید بیمتال (Thermal Overload Relay).

درک صحیح تفاوت‌های این سه تجهیز، به مهندسان برق، تکنسین‌ها و حتی علاقه‌مندان این حوزه کمک می‌کند تا در طراحی، نصب و عیب‌یابی سیستم‌های الکتریکی، انتخابی آگاهانه و صحیح داشته باشند. انتخاب نادرست هر یک از این تجهیزات می‌تواند منجر به آسیب دیدن تجهیزات گران‌قیمت، اختلال در روند تولید و حتی بروز خطرات ایمنی شود.

این مقاله به بررسی جامع و موشکافانه تفاوت‌های کلیدی بین کنتاکتور، کلید اتوماتیک و کلید بیمتال می‌پردازد. ما ابتدا به معرفی هر یک از این تجهیزات، ساختار کلی، نحوه عملکرد و وظایف اصلی آن‌ها خواهیم پرداخت. سپس، با مقایسه دقیق ویژگی‌ها، کاربردها و نقاط قوت و ضعف هر کدام، به شما کمک خواهیم کرد تا در موقعیت‌های مختلف، بهترین گزینه را انتخاب کنید. هدف ما ارائه مقاله‌ای جامع، با رعایت کامل اصول سئو و در حدود ۲۰۰۰ کلمه، به زبانی ساده و قابل فهم، به صورت بخش به بخش و با دریافت تاییدیه شما برای هر بخش است تا اطمینان حاصل شود که محتوا دقیقاً مطابق با نیاز شما پیش می‌رود.

کنتاکتور چیست؟ (بررسی تخصصی عملکرد و کاربرد)

کنتاکتور (Contactor) را می‌توان قلب تپنده سیستم‌های کنترل الکتریکی دانست. این دستگاه در واقع یک کلید مغناطیسی است که برای قطع و وصل کردن مدار قدرت در فواصل دور و به دفعات زیاد مورد استفاده قرار می‌گیرد. برخلاف کلیدهای دستی ساده، کنتاکتور این قابلیت را دارد که از طریق فرمان‌های الکتریکی (ولتاژ بوبین) کنترل شود که همین امر آن را به گزینه‌ای ایده‌آل برای اتوماسیون صنعتی تبدیل کرده است.

۱. ساختار داخلی و نحوه عملکرد کنتاکتور

برای درک بهتر کنتاکتور، باید با اجزای اصلی آن آشنا شویم:

• بوبین (Coil): سیم‌پیچی که با دریافت ولتاژ (AC یا DC)، یک میدان مغناطیسی ایجاد می‌کند.
• هسته آهنی: شامل یک بخش ثابت و یک بخش متحرک که تحت تأثیر نیروی مغناطیسی بوبین، جذب یکدیگر می‌شوند.
• کنتاکت‌ها (تیغه‌ها): شامل کنتاکت‌های قدرت (برای انتقال جریان اصلی) و کنتاکت‌های کمکی (برای ارسال فرمان و سیگنالینگ).

وقتی ولتاژ به بوبین اعمال می‌شود، میدان مغناطیسی ایجاد شده باعث جذب بخش متحرک هسته به بخش ثابت می‌گردد. این حرکت مکانیکی باعث بسته شدن کنتاکت‌های قدرت و برقراری جریان در مدار مصرف‌کننده می‌شود. با قطع ولتاژ بوبین، نیروی فنرهای داخلی باعث بازگشت کنتاکت‌ها به حالت اولیه و قطع مدار می‌گردد.

۲. چرا از کنتاکتور استفاده می‌کنیم؟ (مزایای کلیدی)

• امکان کنترل از راه دور: با استفاده از یک شستی ساده، می‌توانید جریان‌های بسیار بزرگ موتورها را از فواصل دور قطع و وصل کنید.
• سرعت بالای قطع و وصل: کنتاکتورها طراحی شده‌اند تا هزاران بار در ساعت بدون فرسودگی زودرس عمل کنند (برخلاف کلیدهای دستی).
• ایمنی اپراتور: از آنجایی که کنترل مدار توسط ولتاژ پایین (مثلاً ۲۴ ولت DC) روی بوبین انجام می‌شود، خطر برق‌گرفتگی برای اپراتور که با شستی‌های فرمان کار می‌کند، به حداقل می‌رسد.
• قابلیت استفاده در سیستم‌های اتوماتیک: کنتاکتور به راحتی با PLCها و سایر تجهیزات کنترلی منطبق می‌شود.

۳. نکته طلایی برای سئو و تشخیص فنی

بسیاری از افراد به اشتباه کنتاکتور را با کلید اشتباه می‌گیرند. نکته حیاتی اینجاست: کنتاکتور به تنهایی هیچ‌گونه حفاظت خاصی در برابر اتصال کوتاه یا اضافه بار ارائه نمی‌دهد. وظیفه اصلی آن صرفاً «قطع و وصل» است. برای حفاظت از مدار، کنتاکتور باید حتماً در کنار تجهیزات حفاظتی (مثل کلید اتوماتیک یا بی‌متال) قرار گیرد.

کلید اتوماتیک (MCCB)؛ نگهبان قدرتمند مدار

اگر کنتاکتور را «مغزِ فرمان‌دهنده» مدار بنامیم، کلید اتوماتیک (Molded Case Circuit Breaker – MCCB) بدون شک «محافظ و نگهبانِ» مدار است. برخلاف کنتاکتور که کارش صرفاً کلیدزنی است، کلید اتوماتیک با هدف حفاظت طراحی شده است.

۱. کلید اتوماتیک چیست و چه وظیفه‌ای دارد؟

کلید اتوماتیک یک وسیله حفاظتی است که در صورت بروز خطا در مدار، جریان برق را به‌صورت خودکار قطع می‌کند. وظیفه اصلی آن حفاظت از تجهیزات در برابر دو مورد حیاتی است:

• اضافه بار (Overload): جریان بیش از حدی که به دلیل فشار زیاد به موتور یا بار مصرفی ایجاد می‌شود.
• اتصال کوتاه (Short Circuit): جریان بسیار عظیم و ناگهانی که به دلیل برخورد فاز به فاز یا فاز به نول رخ می‌دهد و می‌تواند خسارات جبران‌ناپذیری به تجهیزات و سیم‌کشی‌ها وارد کند.

۲. تفاوت ساختاری و عملکردی با کنتاکتور

برای درک تفاوت، این مقایسه را مد نظر داشته باشید:

• هدف اصلی: کنتاکتور برای «کنترل» (قطع و وصل مکرر) ساخته شده، در حالی که کلید اتوماتیک برای «حفاظت» (قطع در شرایط اضطراری) طراحی شده است.
• نحوه قطع جریان: کنتاکتور هنگام قطع، قوس الکتریکی ایجاد شده را کنترل می‌کند اما برای شرایط اتصال کوتاه طراحی نشده است. اما کلید اتوماتیک دارای «جرقه گیر» (Arc Chute) بسیار قدرتمندی است که می‌تواند جریان‌های اتصال کوتاه بسیار بالا را با ایمنی کامل قطع کند.
• قابلیت تنظیم: اکثر کلیدهای اتوماتیک دارای رنج جریان قابل تنظیم (حرارتی و مغناطیسی) هستند که به مهندس برق اجازه می‌دهد بر اساس نیاز واقعیِ بار، حساسیت کلید را تنظیم کند.

۳. چرا نباید این دو را یکی دانست؟

یک اشتباه رایج در طراحی تابلو برق، استفاده از کنتاکتور به جای کلید اتوماتیک (یا برعکس) است.

• اگر برای حفاظت در برابر اتصال کوتاه از کنتاکتور استفاده کنید، کنتاکتور در لحظه اول ذوب شده یا منفجر می‌شود.
• اگر بخواهید از کلید اتوماتیک به عنوان کلیدِ قطع و وصلِ مکرر (مثل کنتاکتور) استفاده کنید، مکانیزم داخلی آن به دلیل عدم طراحی برای تعداد دفعات سوئیچینگ بالا، به سرعت مستهلک و خراب می‌شود.

نکته فنی برای متخصصان: کلید اتوماتیک پس از وقوع خطا (اتصال کوتاه)، نیاز به بررسی دارد و بسته به شرایط ممکن است نیاز به تعویض داشته باشد، اما کنتاکتور پس از رفع خطا می‌تواند دوباره به چرخه کار بازگردد (البته اگر آسیب فیزیکی ندیده باشد).

کلید بیمتال (Thermal Overload Relay)؛ متخصص حفاظت از موتورها

در حالی که کنتاکتور وظیفه کنترل جریان و کلید اتوماتیک وظیفه حفاظت کلی مدار را بر عهده دارد، کلید بیمتال (Thermal Overload Relay – TOR) یک قهرمان تخصصی در حفاظت از موتورهای الکتریکی در برابر اضافه بار حرارتی است.

۱. بیمتال چیست و چگونه کار می‌کند؟

نام «بیمتال» از دو فلز (Bi = دو، Metal = فلز) تشکیل شده است. در این کلید، از دو فلز با ضرایب انبساط حرارتی متفاوت که به یکدیگر جوش داده شده‌اند، استفاده می‌شود. این دو فلز در مسیر عبور جریان اصلیِ موتور قرار می‌گیرند.

• عملکرد عادی: هنگامی که جریان از حد نرمال عبور نمی‌کند، گرما ایجاد شده توسط عبور جریان، باعث انبساط متعادل این دو فلز شده و تغییری در شکل آن‌ها ایجاد نمی‌شود.
• عملکرد در زمان اضافه بار: در صورت عبور جریان بیش از حد مجاز (اضافه بار حرارتی)، گرمای بیشتری تولید می‌شود. این گرما باعث می‌شود فلز با ضریب انبساط بالاتر، بیشتر از فلز دیگر منبسط شود. این ناهمگونی در انبساط، باعث خم شدن تیغه بیمتال به سمت بیرون می‌شود.
• قطع مدار: این خم شدن، یک میکرو سوئیچ داخلی را فعال می‌کند که معمولاً به بوبین کنتاکتور فرمان قطع می‌دهد. در نتیجه، کنتاکتور از مدار خارج شده و تغذیه موتور قطع می‌شود.

۲. چرا بیمتال و چرا در کنار کنتاکتور؟

• حفاظت حرارتی دقیق: بیمتال طوری طراحی شده که به تغییرات دمایی ناشی از اضافه بار حرارتی بسیار حساس است و می‌تواند موتور را پیش از آنکه دمای آن به نقطه بحرانی برسد، خاموش کند.
• عملکرد تاخیر زمانی (Time Delay): بیمتال‌ها دارای یک تاخیر زمانی مشخص هستند که از قطع شدن بی‌مورد موتور در زمان راه‌اندازی (که جریان لحظه‌ای بالاتری دارد) جلوگیری می‌کند. این تاخیر قابل تنظیم است.
• تنظیم‌پذیری: محدوده جریانی بیمتال‌ها قابل تنظیم است و می‌توان آن‌ها را متناسب با جریان نامی موتور تنظیم کرد.
• کلید ریست (Reset Button): پس از وقوع خطا و قطع شدن مدار، اپراتور می‌تواند با فشار دادن دکمه ریست، بیمتال را به حالت اول بازگرداند (البته پس از اطمینان از رفع مشکل).

نکته مهم: بیمتال به تنهایی قادر به قطع جریان اتصال کوتاه نیست. این همان جایی است که نیاز به کلید اتوماتیک (MCCB) یا فیوز در ابتدای مدار احساس می‌شود. در بسیاری از سیستم‌ها، بیمتال مستقیماً زیر کنتاکتور نصب می‌شود و کنتاکت‌های کمکی آن به بوبین کنتاکتور متصل می‌گردند تا در صورت تشخیص اضافه بار، کنتاکتور را قطع کند.

۳. بیمتال در مقابل کلید اتوماتیک (مقایسه تطبیقی)

• کلید اتوماتیک: حفاظت جامع (اضافه بار و اتصال کوتاه)، قابلیت قطع جریان اتصال کوتاه، نصب در ابتدای مدار.
• بیمتال: حفاظت تخصصی در برابر اضافه بار حرارتی، مناسب برای حفاظت مستقیم موتور، نصب در کنار کنتاکتور.

اغلب این دو تجهیز در کنار هم یا در ابتدا و انتهای مدار (کلید اتوماتیک در ابتدا، بیمتال در کنار کنتاکتور) برای ایجاد یک سیستم حفاظتی کامل استفاده می‌شوند.

جمع‌بندی؛ چگونه یک ترکیب طلایی بسازیم؟

در بخش‌های پیشین، با سه رکن اصلی حفاظت و کنترل در مدار (کنتاکتور، کلید اتوماتیک و بیمتال) آشنا شدیم. برای داشتن یک سیستم الکتریکی ایمن و کارآمد، شناخت تک‌تک این قطعات کافی نیست؛ بلکه باید بدانیم چگونه آن‌ها را مانند قطعات یک پازل در کنار هم بچینیم.

۱. جدول مقایسه‌ای برای انتخاب سریع

برای درک بهتر تفاوت‌ها و کاربردها، خلاصه زیر را در ذهن داشته باشید:

تجهیز	وظیفه اصلی	قابلیت قطع اتصال کوتاه	قابلیت کنترل از راه دور	محل نصب رایج
کنتاکتور	کلیدزنی (قطع و وصل مکرر)	خیر	بله (بوبین)	مسیر قدرت (بعد از کلید اصلی)
کلید اتوماتیک	حفاظت کلی (اضافه بار و اتصال کوتاه)	بله (بسیار عالی)	خیر (دستی یا موتوری)	ابتدای مسیر قدرت
بیمتال	حفاظت اختصاصی موتور (اضافه بار حرارتی)	خیر	خیر	بعد از کنتاکتور

۲. ترکیب طلایی: چگونه یک «فیدر موتور» استاندارد بسازیم؟

یک آرایش استاندارد و ایمن برای راه‌اندازی یک موتور الکتریکی معمولاً شامل چیدمان زیر است (از بالا به پایین):

1. کلید اتوماتیک (MCCB): به عنوان قطع‌کننده اصلی مدار و محافظ در برابر جریان‌های مخربِ اتصال کوتاه.
2. کنتاکتور: به عنوان کلید هوشمند که با دریافت فرمان از سیستم کنترل (PLC یا شستی)، برق موتور را قطع یا وصل می‌کند.
3. بیمتال (TOR): که مستقیماً به کنتاکتور متصل شده و جریان عبوری به سمت موتور را مانیتور می‌کند تا در صورت بروز اضافه بار حرارتی، از سوختن سیم‌پیچی موتور جلوگیری کند.

۳. نکات طلایی برای طراحان و نصابان

• هماهنگی (Coordination): هنگام انتخاب، دقت کنید که رنج جریان کلید اتوماتیک، کنتاکتور و بیمتال باید با جریان نامی موتور (Full Load Current) همخوانی داشته باشد.
• دسترسی: همیشه محلی را برای نصب در نظر بگیرید که در صورت تریپ (Trip) کردن کلیدها، دسترسی به دکمه ریست (بیمتال) یا دسته کلید (اتوماتیک) برای اپراتور آسان باشد.
• سرویس و نگهداری: کنتاکتورها به دلیل تعداد سوئیچینگ بالا، قطعات مصرفی دارند (کنتاکت‌ها). چک کردن دوره‌ای کنتاکت‌ها و سفت کردن اتصالات پیچ‌ها در هر سه قطعه، عمر مفید تابلو برق شما را دوچندان می‌کند.

نتیجه‌گیری نهایی

تفاوت اصلی این است: کلید اتوماتیک از مدار محافظت می‌کند، کنتاکتور مدار را کنترل می‌کند و بیمتال از مصرف‌کننده (موتور) در برابر تنش‌های حرارتی پاسداری می‌کند. هیچ‌کدام به تنهایی کامل نیستند و هنر مهندسی در انتخاب هوشمندانه و چیدمان صحیح این سه کنار یکدیگر نهفته است.
