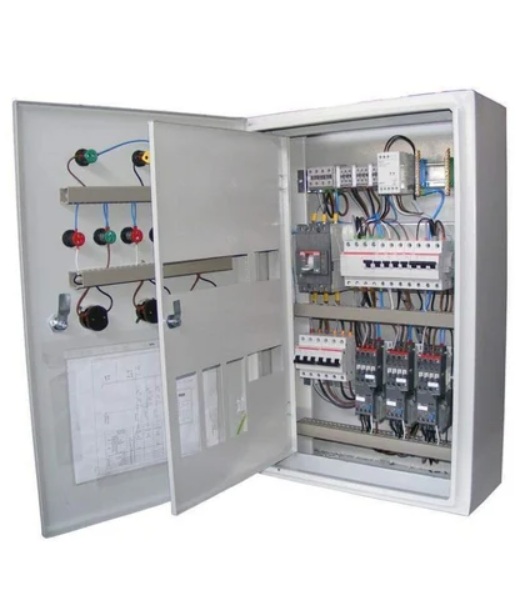

آموزش جامع عیب‌یابی، نگهداری و ایمنی تابلو برق

در اول به تفصیل با اجزای تشکیل‌دهنده یک تابلو برق آشنا می‌شویم و عملکرد هر کدام را بررسی می‌کنیم.

1. بدنه تابلو (Enclosure):

• جنس: معمولاً از فلزاتی مانند فولاد یا آلومینیوم ساخته می‌شود تا مقاومت کافی در برابر ضربه، رطوبت و گرد و غبار را داشته باشد.
• درجه حفاظت (IP Rating): استانداردی که میزان محافظت بدنه در برابر نفوذ جامدات (مانند گرد و غبار) و مایعات (مانند آب) را نشان می‌دهد. (مثلاً IP20، IP54، IP65)
• اهمیت: حفاظت از اجزای داخلی در برابر عوامل محیطی و جلوگیری از تماس ناخواسته با بخش‌های برق‌دار.

2. شینه (Busbar):

• تعریف: رساناهای فلزی (معمولاً مسی یا آلومینیومی) که وظیفه انتقال جریان الکتریکی بین ورودی اصلی و کلیدها یا تجهیزات خروجی را بر عهده دارند.
• انواع: شینه نول، شینه فاز (L1, L2, L3)، و گاهی شینه ارت.
• نصب: معمولاً به صورت افقی یا عمودی در داخل تابلو نصب می‌شوند.

3. کلیدها (Switches/Circuit Breakers):

• عملکرد: وظیفه قطع و وصل جریان برق را به صورت دستی یا خودکار بر عهده دارند.
• انواع:
• کلیدهای اتوماتیک (Circuit Breakers – MCB/MCCB/ACB): در صورت بروز اتصال کوتاه یا اضافه بار، به طور خودکار مدار را قطع می‌کنند.
• کلیدهای مینیاتوری (MCB): برای مدارهای با جریان پایین‌تر (مصرف‌کننده‌های خانگی و اداری).
• کلیدهای محافظ جان (RCD/RCCB): برای حفاظت در برابر نشتی جریان و برق‌گرفتگی.
• کلیدهای گردان (Rotary Switches): برای تغییر وضعیت مدار یا انتخاب منبع تغذیه.
• نصب: معمولاً روی ریل‌های مخصوص (DIN Rail) یا به صورت مستقیم روی بدنه نصب می‌شوند.

4. فیوزها (Fuses):

• عملکرد: المان‌های حفاظتی که در صورت عبور جریان بیش از حد مجاز، ذوب شده و مدار را قطع می‌کنند. (قدیمی‌تر از کلیدهای اتوماتیک اما همچنان کاربرد دارند).
• انواع: فیوزهای فشنگی، فیوزهای کاردی و …

5. سیم‌کشی و اتصالات (Wiring & Terminations):

• کابل‌ها و سیم‌ها: انتخاب سایز مناسب کابل و سیم بر اساس جریان عبوری و استانداردهای لازم.
• ترمینال‌ها: برای ایجاد اتصالات ایمن و منظم بین سیم‌ها و تجهیزات.
• کابلشوها: برای اتصال صحیح کابل‌های ضخیم به شینه‌ها یا ترمینال‌ها.
• نظم‌دهی: استفاده از بست کمربندی، داکت کابل و … برای مرتب‌سازی سیم‌کشی و جلوگیری از آشفتگی.

6. لامپ‌های سیگنال و نشانگرها (Indicator Lights):

• کاربرد: نمایش وضعیت برق‌دار بودن فازها، روشن یا خاموش بودن دستگاه‌ها، یا بروز خطا.

7. تجهیزات اندازه‌گیری (Metering Devices):

• آمپرمتر، ولت‌متر، فرکانس‌متر، وات‌متر: برای نمایش پارامترهای الکتریکی سیستم.

اصول سیم‌کشی و اتصالات در تابلو برق

پس از آشنایی با اجزای اصلی، در این بخش به اصول و نکات کلیدی در سیم‌کشی و ایجاد اتصالات ایمن و استاندارد در تابلو برق می‌پردازیم. این بخش برای اطمینان از عملکرد صحیح و جلوگیری از خطرات احتمالی بسیار حیاتی است.

1. انتخاب صحیح سایز کابل و سیم:

• قانون کلی: سایز سیم یا کابل باید بر اساس حداکثر جریانی که از آن عبور می‌کند، دمای محیط، و افت ولتاژ مجاز انتخاب شود.
• استانداردها: مراجعه به جداول استاندارد (مانند استاندارد IEC یا استانداردهای ملی) برای تعیین سایز مناسب بر اساس جریان نامی مصرف‌کننده و نوع هادی (مس یا آلومینیوم).
• اهمیت: استفاده از سایز نامناسب می‌تواند منجر به داغ شدن بیش از حد، ذوب شدن عایق، و در نهایت آتش‌سوزی یا اتصالی شود.

2. کدگذاری رنگی سیم‌ها:

• استاندارد بین‌المللی (IEC):
• فاز L1: قهوه‌ای (Brown)
• فاز L2: مشکی (Black)
• فاز L3: خاکستری (Grey)
• نول (Neutral): آبی روشن (Light Blue)
• ارت (Earth/Ground): سبز و زرد (Green/Yellow)
• اهمیت: رعایت کدگذاری رنگی به شناسایی سریع سیم‌ها، جلوگیری از اشتباه در اتصالات، و تسهیل تعمیر و نگهداری کمک شایانی می‌کند.

3. نحوه اتصال سیم‌ها به ترمینال‌ها و تجهیزات:

• استفاده از سرسیم و کابلشو: برای اتصال سیم‌های انعطاف‌پذیر (نرم) به ترمینال‌ها و کابل‌های ضخیم به شینه‌ها، حتماً از کابلشو یا سرسیم مناسب استفاده کنید. این کار از پخش شدن رشته‌های سیم و ایجاد اتصال ضعیف یا ناامن جلوگیری می‌کند.
• لحیم‌کاری: در موارد خاص و اتصالات دائمی، لحیم‌کاری می‌تواند یک گزینه باشد، اما باید به درستی انجام شود تا از استحکام و رسانایی کافی اطمینان حاصل گردد.
• پیچ‌ها و اتصالات فشاری: اطمینان حاصل کنید که پیچ‌های ترمینال‌ها به اندازه کافی سفت شده‌اند تا اتصال محکم و مطمئن باشد، اما نه آنقدر سفت که به سیم یا ترمینال آسیب برسد.

4. مدیریت و نظم‌دهی سیم‌کشی:

• داکت کابل (Cable Trunking): استفاده از داکت‌های پلاستیکی یا فلزی برای هدایت و دسته‌بندی منظم سیم‌ها. این کار علاوه بر نظم، به حفاظت فیزیکی سیم‌ها نیز کمک می‌کند.
• بست کمربندی (Cable Ties): برای جمع کردن دسته‌های سیم و ثابت کردن آن‌ها در مسیرهای مشخص.
• فاصله‌گذاری: حفظ فاصله مناسب بین کابل‌های برق‌دار و کابل‌های سیگنال یا دیتا برای جلوگیری از ایجاد نویز الکترومغناطیسی.
• مسیردهی: برنامه‌ریزی مسیر سیم‌کشی به گونه‌ای که از لبه‌های تیز یا نقاط پرفشار دور باشد و دسترسی به اتصالات آسان باشد.

5. اتصال ارت (Grounding):

• اهمیت حیاتی: اتصال ارت یکی از مهم‌ترین جنبه‌های ایمنی در تابلو برق است. تمام بدنه فلزی تابلو و تمامی قطعات فلزی که ممکن است به طور تصادفی برق‌دار شوند، باید به سیستم ارت مرکزی متصل باشند.
• شینه ارت: معمولاً یک شینه مخصوص برای اتصال سیم‌های ارت در نظر گرفته می‌شود.
• اتصال صحیح: اطمینان از اتصال محکم و پیوسته سیم ارت از بدنه تابلو تا نقطه اتصال اصلی ارت ساختمان.

6. بررسی اتصالات قبل از برق‌دار کردن:

• بازبینی چشمی: قبل از بستن درب تابلو و وصل کردن برق اصلی، تمام اتصالات را از نظر ظاهری بررسی کنید که شل، قطع شده، یا در معرض اتصال کوتاه نباشند.
• تست پیوستگی: در صورت امکان، با استفاده از مولتی‌متر، پیوستگی مسیرهای اصلی و اتصال ارت را بررسی کنید.

رعایت دقیق این اصول، تضمین‌کننده ایمنی و کارایی تابلو برق شما خواهد بود.

نقشه‌خوانی و استانداردهای طراحی تابلو برق

برای طراحی، مونتاژ و عیب‌یابی صحیح تابلو برق، درک نقشه‌ها و آشنایی با استانداردها امری ضروری است. این بخش به شما کمک می‌کند تا بتوانید نقشه‌های تابلو برق را بخوانید و از الزامات استاندارد در طراحی پیروی کنید.

1. آشنایی با نقشه‌های تابلو برق:

• نقشه شماتیک (Schematic Diagram): این نقشه، نمایش‌دهنده نحوه عملکرد مدارهای الکتریکی به صورت منطقی است و اتصالات واقعی بین اجزا را نشان نمی‌دهد، بلکه روابط عملکردی را ترسیم می‌کند. برای درک کلی مدار و عیب‌یابی منطقی بسیار مفید است.
• نقشه سیم‌کشی (Wiring Diagram): این نقشه، نحوه اتصال فیزیکی سیم‌ها به ترمینال‌ها و تجهیزات را نشان می‌دهد. این نقشه برای مونتاژ و سیم‌کشی عملی بسیار کاربردی است.
• نقشه جانمایی (Layout Diagram): این نقشه، محل قرارگیری فیزیکی اجزا (کلیدها، ترمینال‌ها، شینه‌ها و …) بر روی بدنه تابلو را نشان می‌دهد. این نقشه به نظم‌دهی و بهینه‌سازی فضای داخلی تابلو کمک می‌کند.
• علائم استاندارد: آشنایی با علائم اختصاری رایج برای کلیدها، فیوزها، موتورها، لامپ‌ها و سایر تجهیزات الکتریکی در نقشه‌ها.

2. استانداردهای مهم در طراحی و ساخت تابلو برق:

• استاندارد IEC (کمیسیون بین‌المللی الکتروتکنیک): استانداردهای متعددی توسط IEC منتشر شده‌اند که به طراحی، ساخت، تست و ایمنی تابلوهای توزیع برق می‌پردازند. برخی از مهم‌ترین آن‌ها عبارتند از:
• IEC 61439: این استاندارد به مجموعه‌های کلیدزنی و کنترل ولتاژ پایین می‌پردازد و الزامات مربوط به طراحی، عملکرد، تست و نشانه‌گذاری را مشخص می‌کند.
• IEC 60529: استاندارد درجه حفاظت (IP) محفظه‌ها.
• استانداردهای ملی (مانند استاندارد ایران ISIRI): سازمان ملی استاندارد ایران نیز استانداردهای مشابهی را بر اساس استانداردهای بین‌المللی تدوین کرده است که لازم‌الاجرا هستند.
• مقررات سازمان آتش‌نشانی: الزاماتی که برای افزایش ایمنی در برابر آتش‌سوزی در تابلوهای برق در نظر گرفته می‌شود.
• مقررات نظام مهندسی: استانداردهایی که توسط سازمان نظام مهندسی برای پروژه‌های ساختمانی تعریف می‌شود.

3. ملاحظات کلیدی در طراحی:

• تحلیل بار (Load Analysis): محاسبه دقیق توان مصرفی کل و پیش‌بینی رشد احتمالی بار در آینده.
• انتخاب تجهیزات: انتخاب کلیدها، فیوزها، شینه‌ها و سایر تجهیزات با جریان نامی و قدرت قطع (Breaking Capacity) مناسب.
• حفاظت اضافه جریان: طراحی سیستم حفاظت مناسب برای جلوگیری از آسیب دیدن تجهیزات و سیم‌کشی در اثر اضافه بار یا اتصال کوتاه.
• حفاظت نشتی جریان: استفاده از کلیدهای محافظ جان (RCD) در مدارهایی که احتمال برق‌گرفتگی وجود دارد (مانند مدارهای روشنایی و پریزهای خانگی).
• سیستم اتصال زمین (Grounding): اطمینان از اجرای صحیح و کامل سیستم ارت طبق استانداردها.
• تهویه: در تابلوهای بزرگ یا تابلوهایی که تجهیزات توان بالایی دارند، باید ملاحظات مربوط به تهویه (طبیعی یا اجباری) برای جلوگیری از افزایش بیش از حد دما در نظر گرفته شود.
• فضای کافی: در نظر گرفتن فضای کافی برای سیم‌کشی، اتصالات، و همچنین امکان دسترسی و تعمیرات احتمالی در آینده.

4. نشانه‌گذاری (Labeling):

• اهمیت: برچسب‌گذاری صحیح و خوانا برای تمام کلیدها، فیوزها، ترمینال‌ها، و مدارهای خروجی، شناسایی سریع و دقیق عملکرد هر بخش را ممکن می‌سازد.
• روش‌ها: استفاده از لیبل پرینتر، پلاک‌های فلزی یا پلاستیکی، یا نشانه‌گذاری با ماژیک مقاوم.

تسلط بر نقشه‌خوانی و رعایت استانداردها، اساس کار حرفه‌ای در زمینه تابلو برق است.

مراحل مونتاژ و نصب تابلو برق

پس از طراحی و انتخاب اجزا، مرحله مونتاژ و نصب تابلو برق فرا می‌رسد. این مرحله نیازمند دقت، رعایت اصول ایمنی و پیروی از نقشه است.

1. آماده‌سازی بدنه تابلو:

• نصب ریل‌ها: نصب ریل‌های DIN یا سینی‌های مخصوص برای نصب کلیدها، ترمینال‌ها و سایر تجهیزات.
• سوراخ‌کاری: ایجاد سوراخ‌های لازم برای ورود و خروج کابل‌ها، نصب لامپ‌های سیگنال، و تجهیزات اندازه‌گیری، در صورت عدم وجود پیش‌بینی در بدنه آماده.
• نصب صفحه پشتی (Backplate): در صورت نیاز، نصب صفحه پشتی برای اتصال تجهیزات بزرگتر یا ایجاد نظم بیشتر.

2. نصب شینه‌ها:

• نصب نگهدارنده‌ها: نصب عایق‌ها و نگهدارنده‌های مخصوص شینه‌ها.
• قرار دادن شینه‌ها: نصب شینه‌های فاز، نول و ارت در محل تعیین شده طبق نقشه جانمایی.
• اتصال اولیه: در این مرحله ممکن است اتصالات اولیه شینه‌ها انجام شود، اما اتصالات نهایی پس از سیم‌کشی صورت می‌گیرد.

3. نصب کلیدها، فیوزها و سایر تجهیزات:

• نصب روی ریل: کلیدهای مینیاتوری و برخی تجهیزات دیگر به راحتی روی ریل DIN نصب می‌شوند.
• نصب مستقیم: کلیدهای بزرگتر (مانند MCCB یا کنتاکتورها) ممکن است مستقیماً به بدنه یا صفحه پشتی پیچ شوند.
• ترتیب نصب: معمولاً از کلید اصلی ورودی شروع کرده و سپس به ترتیب کلیدهای فرعی نصب می‌شوند.

4. سیم‌کشی داخلی (Internal Wiring):

• اتصال تجهیزات به شینه‌ها: با استفاده از سیم‌ها و کابلشوهای مناسب، تجهیزات را به شینه‌های مربوطه (فاز، نول، ارت) وصل کنید.
• اتصال بین تجهیزات: طبق نقشه سیم‌کشی، اتصالات لازم بین کلیدها، کنتاکتورها، تایمرها، و سایر تجهیزات را برقرار کنید.
• نظم‌دهی سیم‌ها: در حین سیم‌کشی، از داکت‌ها و بست‌های کمربندی برای مرتب نگه داشتن سیم‌ها استفاده کنید. اطمینان حاصل کنید که هیچ سیمی تحت کشش یا فشار بیش از حد نیست.
• اتصال نهایی شینه‌ها: پس از تکمیل سیم‌کشی، اتصالات نهایی شینه‌ها را برقرار کنید.

5. نصب تجهیزات اندازه‌گیری و سیگنال:

• نصب آمپرمتر، ولت‌متر و …: این تجهیزات معمولاً روی درب تابلو نصب شده و اتصالات مربوطه به آن‌ها برقرار می‌شود.
• نصب لامپ‌های سیگنال: نصب و سیم‌کشی لامپ‌های نشانگر وضعیت.

6. برچسب‌گذاری (Labeling):

• تکمیل برچسب‌ها: پس از اتمام سیم‌کشی و اطمینان از صحت عملکرد، تمام کلیدها، فیوزها، و مدارها را با استفاده از لیبل‌های خوانا و دقیق برچسب‌گذاری کنید.

7. تست و راه‌اندازی اولیه:

• بازبینی نهایی: یک بار دیگر تمام اتصالات، سیم‌کشی، و نصب تجهیزات را با دقت بررسی کنید.
• تست عایقی: با استفاده از دستگاه تست عایقی (مگا اهم متر)، مقاومت عایقی بین فازها و همچنین بین فازها و ارت را اندازه‌گیری کنید تا از عدم وجود اتصالی یا ضعف عایقی اطمینان حاصل شود.
• تست عملکرد: در نهایت، با احتیاط برق را وصل کرده و عملکرد تک تک کلیدها، فیوزها، لامپ‌های سیگنال و سایر تجهیزات را تست کنید.

8. نصب تابلو در محل نهایی:

• محل نصب: تابلو باید در محلی خشک، با تهویه مناسب و دور از دسترس افراد غیرمسئول نصب شود.
• اتصال به سیستم ارت ساختمان: اطمینان حاصل کنید که بدنه تابلو به طور صحیح به سیستم ارت اصلی ساختمان متصل شده است.
• ورود کابل‌های اصلی: کابل‌های برق ورودی و خروجی را از طریق گلندهای مناسب وارد تابلو کنید و اتصالات نهایی را برقرار نمایید.

مونتاژ و نصب صحیح، کلید اصلی در تضمین ایمنی و طول عمر تابلو برق است.

عیب‌یابی رایج در تابلوهای برق

حتی با بهترین طراحی و مونتاژ، ممکن است در طول زمان مشکلاتی در تابلو برق رخ دهد. توانایی عیب‌یابی سریع و صحیح، مهارت مهمی برای هر فردی است که با تابلوهای برق سروکار دارد.

در این بخش به برخی از مشکلات رایج و نحوه رفع آن‌ها می‌پردازیم:

1. قطع شدن کلید مینیاتوری (MCB) یا فیوز:

• علل احتمالی:
• اضافه بار (Overload): اتصال دستگاه‌هایی با مصرف برق بیش از حد توان مدار.
• اتصال کوتاه (Short Circuit): برخورد سیم فاز با نول یا ارت به دلیل خرابی عایق، اتصال نادرست، یا نقص در دستگاه مصرف‌کننده.
• نقص در خود کلید/فیوز: خرابی داخلی مکانیزم کلید یا سوختن فیوز.
• نقص در سیم‌کشی: اتصالی در سیم‌کشی داخلی یا در دستگاه مصرف‌کننده.
• روش عیب‌یابی:
• ابتدا کلید/فیوز را بالا بزنید. اگر بلافاصله مجدداً قطع شد، احتمال اتصال کوتاه وجود دارد.
• تمام دستگاه‌های متصل به آن مدار را از برق بکشید. سپس کلید/فیوز را بالا بزنید. اگر قطع نشد، مشکل از یکی از دستگاه‌هاست. دستگاه‌ها را یکی یکی وصل کنید تا دستگاه معیوب مشخص شود.
• اگر با قطع تمام دستگاه‌ها باز هم کلید قطع می‌شود، احتمالاً مشکل از سیم‌کشی مدار یا خود کلید/فیوز است.
• با استفاده از اهم‌متر، پیوستگی بین فاز و نول/ارت را در انتهای خط بررسی کنید (در حالت برق‌دار نبودن).

2. گرم شدن بیش از حد اتصالات یا تجهیزات:

• علل احتمالی:
• شل بودن اتصالات: مهم‌ترین علت؛ اتصالات سست مقاومت الکتریکی بالایی ایجاد کرده و باعث تولید گرما می‌شوند.
• انتخاب نامناسب سایز کابل/سیم: استفاده از کابل یا سیمی با سطح مقطع کمتر از جریان عبوری.
• نقص در تجهیزات: خرابی داخلی کلید، کنتاکتور یا ترانسفورماتور جریان.
• اضافه بار مداوم: حتی اگر باعث قطع کلید نشود، اضافه بار مداوم می‌تواند منجر به گرم شدن شود.
• روش عیب‌یابی:
• قبل از برق‌دار کردن: تمام اتصالات را با آچار مناسب (ترک‌متر در صورت نیاز) سفت کنید.
• در حین برق‌دار بودن (با احتیاط فراوان): با استفاده از دستگاه حرارت‌سنج لیزری (IR Thermometer) یا دوربین حرارتی، دمای اتصالات، کلیدها و کابل‌ها را بررسی کنید. نقاط داغ‌تر نشان‌دهنده مشکل هستند.
• سایز کابل‌ها و تجهیزات را با جریان مورد انتظار مقایسه کنید.

3. قطع شدن کلید محافظ جان (RCD/RCCB):

• علل احتمالی:
• نشت جریان به زمین: این همان عملکرد اصلی کلید محافظ جان است. ممکن است به دلیل نقص عایقی در دستگاه مصرف‌کننده، سیم‌کشی معیوب، یا حتی رطوبت بیش از حد رخ دهد.
• اتصال کوتاه: در برخی موارد، اتصال کوتاه شدید نیز می‌تواند باعث عمل کردن محافظ جان شود.
• نقص در خود کلید: خرابی داخلی محافظ جان.
• روش عیب‌یابی:
• مانند عیب‌یابی کلید مینیاتوری، دستگاه‌ها را یکی یکی جدا کنید تا علت مشخص شود.
• پیوند ارت را بررسی کنید.
• در صورت اطمینان از عدم وجود مشکل در مدار و دستگاه‌ها، خود کلید محافظ جان را تست و در صورت لزوم تعویض کنید.

4. عدم تغذیه یک یا چند مدار خروجی:

• علل احتمالی:
• قطع کلید اصلی یا کلید مربوطه: ساده‌ترین علت که باید ابتدا بررسی شود.
• قطعی در سیم‌کشی: سیم‌کشی از تابلو تا مصرف‌کننده ممکن است دچار قطعی شده باشد (مثلاً در اثر آسیب فیزیکی).
• خرابی ترمینال یا اتصال: شل شدن یا قطع شدن سیم در ترمینال‌های داخل تابلو یا جعبه تقسیم.
• خرابی دستگاه مصرف‌کننده: خود دستگاه ممکن است خراب شده باشد.
• روش عیب‌یابی:
• ابتدا ولتاژ را در خروجی کلید مربوطه و سپس در تابلو (قبل و بعد از کلید) اندازه‌گیری کنید.
• با استفاده از اهم‌متر، پیوستگی سیم‌کشی از تابلو تا جعبه تقسیم یا مصرف‌کننده را بررسی کنید.

5. عملکرد نامناسب تجهیزات اندازه‌گیری (آمپرمتر، ولت‌متر):

• علل احتمالی:
• سیم‌کشی اشتباه: اتصالات ولتاژ یا جریان به دستگاه اشتباه وصل شده باشد.
• خرابی خود دستگاه: دستگاه اندازه‌گیری معیوب شده باشد.
• نویز الکتریکی: در محیط‌های صنعتی با نویز زیاد، ممکن است دقت دستگاه‌ها تحت تأثیر قرار گیرد.
• روش عیب‌یابی:
• نقشه سیم‌کشی دستگاه را مجدداً بررسی کنید.
• ولتاژ و جریان ورودی به دستگاه را با یک مولتی‌متر دقیق اندازه‌گیری کرده و با نمایشگر دستگاه مقایسه کنید.
• در صورت امکان، دستگاه را با یک نمونه سالم تعویض کنید.

نکات ایمنی بسیار مهم در عیب‌یابی:

• همیشه قبل از دست زدن به اتصالات داخلی تابلو، برق اصلی ورودی را قطع کنید.
• از ابزار عایق مناسب استفاده کنید.
• در صورت عدم اطمینان، از یک متخصص کمک بگیرید.
• همیشه به یاد داشته باشید که حتی پس از قطع برق، خازن‌ها ممکن است شارژ داشته باشند.

نگهداری و تعمیرات پیشگیرانه تابلو برق

تابلو برق، قلب تپنده سیستم توزیع برق در هر ساختمان یا تأسیساتی است. همانطور که قلب نیاز به مراقبت دارد، تابلو برق نیز برای اطمینان از عملکرد ایمن، پایدار و طولانی‌مدت، نیازمند نگهداری و بازرسی منظم است. تعمیرات پیشگیرانه (Preventive Maintenance) به جای تعمیرات واکنشی (Reactive Maintenance) پس از بروز خرابی، نه تنها هزینه‌ها را کاهش می‌دهد، بلکه از قطعی‌های ناخواسته و خطرات احتمالی نیز جلوگیری می‌کند.

چرا نگهداری پیشگیرانه اهمیت دارد؟

1. افزایش ایمنی: بسیاری از حوادث ناگوار الکتریکی، از جمله آتش‌سوزی و برق‌گرفتگی، ناشی از عدم نگهداری صحیح تابلوهای برق است. بازرسی‌های منظم می‌تواند مشکلات پنهان مانند اتصالات شل، عایق‌بندی ضعیف، یا گرم شدن بیش از حد را قبل از تبدیل شدن به خطر، شناسایی و رفع کند.
2. افزایش قابلیت اطمینان: یک تابلو برق که به خوبی نگهداری می‌شود، احتمال خرابی و قطع شدن ناگهانی برق را به حداقل می‌رساند. این امر به ویژه برای کسب‌وکارها، مراکز درمانی، و تأسیسات صنعتی که قطعی برق در آن‌ها تبعات سنگینی دارد، حیاتی است.
3. طول عمر بیشتر تجهیزات: نگهداری مناسب به افزایش عمر مفید اجزای تابلو، از جمله کلیدها، شینه‌ها، و کابل‌ها کمک می‌کند و نیاز به تعویض زودهنگام آن‌ها را مرتفع می‌سازد.
4. کاهش هزینه‌ها: اگرچه نگهداری پیشگیرانه هزینه اولیه دارد، اما در بلندمدت بسیار مقرون به صرفه‌تر از تعمیرات اضطراری است. تعمیرات ناگهانی اغلب پرهزینه‌تر بوده و ممکن است شامل هزینه‌های جانبی مانند توقف تولید یا از دست دادن داده نیز باشد.
5. بهینه‌سازی عملکرد: بازرسی منظم می‌تواند نقاط ضعف در طراحی یا مونتاژ را آشکار کند و فرصتی برای بهینه‌سازی تابلو، مثلاً با افزایش تهویه یا بهبود سیم‌کشی، فراهم آورد.

چه اقداماتی در نگهداری و تعمیرات پیشگیرانه باید انجام شود؟

یک برنامه نگهداری پیشگیرانه مؤثر معمولاً شامل بازرسی‌های دوره‌ای (روزانه، هفتگی، ماهانه، فصلی، یا سالانه بسته به اهمیت و شرایط محیطی) است. این اقدامات را می‌توان به چند دسته کلی تقسیم کرد:

• بازرسی چشمی (Visual Inspection):
• بررسی ظاهری بدنه: وجود هرگونه آسیب فیزیکی، خوردگی، یا زنگ‌زدگی.
• بررسی تمیزی: تجمع گرد و غبار، رطوبت، یا مواد زائد که می‌تواند منجر به اتصال کوتاه یا کاهش عایقی شود. تابلو باید تمیز نگه داشته شود.
• بررسی نشانه‌ها: اطمینان از خوانا بودن و صحیح بودن برچسب‌ها و علائم هشدار دهنده.
• بررسی درب تابلو: اطمینان از بسته شدن صحیح درب و سالم بودن قفل آن.
• بازرسی و تست اتصالات (Connection Checks):
• سفت کردن اتصالات: این یکی از مهم‌ترین اقدامات است. اتصالات شل، به خصوص در شینه‌ها و ترمینال‌های ورودی و خروجی، منبع اصلی گرم شدن و ایجاد جرقه هستند. این کار باید با ابزار مناسب و در حالت قطع برق انجام شود.
• بررسی خوردگی: خوردگی در اتصالات می‌تواند مقاومت را افزایش داده و منجر به گرما شود.
• تست عملکرد تجهیزات (Functional Testing):
• تست کلیدها: اطمینان از عملکرد صحیح کلیدهای اصلی و فرعی (قطع و وصل شدن آسان و بدون مشکل).
• تست کلیدهای محافظ جان (RCD): استفاده از دکمه تست روی کلید برای اطمینان از صحت عملکرد مدار نشتی جریان. این تست باید به صورت دوره‌ای (مثلاً ماهانه) انجام شود.
• تست تجهیزات اندازه‌گیری: بررسی صحت نمایش مقادیر توسط آمپرمتر، ولت‌متر و سایر نمایشگرها.
• تست‌های الکتریکی (Electrical Testing – در حالت قطع برق):
• تست عایقی (Insulation Resistance Test): با استفاده از دستگاه “میگر”، مقاومت عایقی بین هادی‌ها و بین هادی‌ها و زمین اندازه‌گیری می‌شود تا از سلامت عایق کابل‌ها و تجهیزات اطمینان حاصل شود.
• تست پیوستگی (Continuity Test): اطمینان از برقراری مسیر الکتریکی صحیح در سیم‌کشی و اتصالات.
• بررسی تهویه (Ventilation Check):
• مسدود نبودن منافذ: اطمینان از اینکه دریچه‌های هواکش یا فن‌های تابلو (در صورت وجود) مسدود نیستند و هوای کافی جریان دارد.
• عملکرد فن‌ها: در صورت استفاده از فن، از کارکرد صحیح آن‌ها اطمینان حاصل کنید.
• تمیزکاری (Cleaning):
• پاکسازی گرد و غبار: گرد و غبار می‌تواند رسانا باشد و باعث مشکلات عایقی یا اتصال کوتاه شود. تابلو باید به طور منظم تمیز شود. استفاده از هوای فشرده یا جاروبرقی صنعتی توصیه می‌شود.
• تمیز کردن سطوح: سطوح داخلی تابلو و تجهیزات را از هرگونه آلودگی پاک کنید.

زمان‌بندی و مستندسازی:

• جدول زمان‌بندی: یک برنامه مدون برای انجام بازرسی‌ها و تعمیرات بر اساس نوع و اهمیت تابلو تهیه کنید.
• گزارش‌دهی: تمام بازرسی‌ها، تست‌ها، و تعمیرات انجام شده را به دقت ثبت کنید. این گزارش‌ها برای پیگیری تاریخچه تابلو، تشخیص روند مشکلات، و برنامه‌ریزی‌های آتی بسیار ارزشمند هستند.

نگهداری و تعمیرات پیشگیرانه یک سرمایه‌گذاری هوشمندانه برای تضمین ایمنی، کارایی و پایداری سیستم‌های الکتریکی شماست.

خش پایانی: ملاحظات ایمنی عمومی هنگام کار با تابلو برق

کار با تابلوهای برق، به دلیل ماهیت انرژی الکتریکی، همواره با خطرات بالقوه‌ای همراه است. رعایت دقیق اصول ایمنی نه تنها از بروز حوادث جدی مانند برق‌گرفتگی، سوختگی‌های شدید، و آتش‌سوزی جلوگیری می‌کند، بلکه به حفظ سلامت و جان افرادی که به طور مستقیم یا غیرمستقیم با این سیستم‌ها در ارتباط هستند، کمک شایانی می‌نماید. این بخش به مهم‌ترین ملاحظات ایمنی که باید در تمام مراحل، از طراحی و نصب گرفته تا تعمیر و نگهداری، مد نظر قرار گیرند، می‌پردازد:

1. دانش و آموزش تخصصی:

• صلاحیت فردی: تنها افرادی که دانش فنی کافی، آموزش‌های لازم را دیده‌اند، و با خطرات کار با برق آشنایی کامل دارند، مجاز به انجام هرگونه عملیات بر روی تابلوهای برق هستند. این شامل درک نقشه‌ها، اصول عملکرد تجهیزات، و روش‌های ایمن کار است.
• استفاده از دستورالعمل‌ها: همیشه دستورالعمل‌های سازنده تجهیزات و استانداردهای ملی و بین‌المللی مرتبط (مانند IEC، ISIRI) را به دقت مطالعه و اجرا کنید.

2. قطع و ایمن‌سازی منبع تغذیه (Lockout/Tagout – LOTO):

• اصل اول و آخر: قبل از انجام هرگونه کار تعمیراتی، بازرسی، یا حتی نزدیک شدن به بخش‌های داخلی تابلو، اولین و مهم‌ترین قدم، قطع کامل جریان برق از منبع اصلی تغذیه است.
• قفل کردن و برچسب زدن: پس از قطع برق، باید دستگاه قطع کننده (کلید اصلی یا فیوز) را با یک قفل ایمن، قفل کنید تا از وصل شدن ناخواسته آن توسط فرد دیگری جلوگیری شود. همچنین، یک برچسب هشدار دهنده (Tag) با ذکر نام فرد، تاریخ، و علت قطع برق، بر روی آن نصب کنید.
• اطمینان از قطع برق: حتی پس از قطع و قفل کردن، حتماً با استفاده از دستگاه تست ولتاژ مناسب (مانند مولتی‌متر یا تستر ولتاژ بدون تماس)، از عدم وجود ولتاژ در تمام بخش‌های تابلو که قصد کار بر روی آن‌ها را دارید، اطمینان حاصل کنید.

3. استفاده از تجهیزات حفاظت فردی (PPE):

• لباس کار مناسب: استفاده از لباس کار عایق و نسوز که ترجیحاً از جنس کتان یا مواد مشابه باشد. از پوشیدن لباس‌های پلاستیکی یا الیاف مصنوعی که در اثر حرارت ذوب می‌شوند، خودداری کنید.
• دستکش‌های عایق: استفاده از دستکش‌های مخصوص کار با برق با درجه عایقی مناسب ولتاژ کاری.
• محافظ صورت و چشم: استفاده از کلاه ایمنی، عینک ایمنی، و در صورت لزوم، شیلد محافظ صورت برای جلوگیری از آسیب ناشی از جرقه یا انفجار احتمالی.
• کفش‌های ایمنی: استفاده از کفش‌های ایمنی عایق برق.

4. ابزارآلات مناسب و ایمن:

• ابزار عایق: از ابزارهای دستی (مانند پیچ‌گوشتی، انبردست، دم‌باریک) که دسته‌های آن‌ها دارای عایق استاندارد و بدون آسیب‌دیدگی هستند، استفاده کنید.
• تجهیزات تست: همیشه از تجهیزات تست ولتاژ و جریان سالم و کالیبره شده استفاده کنید.

5. محیط کار ایمن:

• روشنایی کافی: اطمینان حاصل کنید که محل کار دارای روشنایی کافی است تا دید شما مختل نشود.
• خشکی محیط: از کار در محیط‌های مرطوب یا خیس خودداری کنید. آب رسانایی الکتریکی را به شدت افزایش می‌دهد.
• فضای کافی: اطمینان حاصل کنید که فضای کافی برای مانور و حرکت ایمن در اطراف تابلو وجود دارد.
• عدم وجود موانع: مسیرهای دسترسی به تابلو و اطراف آن باید عاری از هرگونه مانع یا اشیاء اضافی باشد.
• حصارکشی (در صورت لزوم): در محیط‌های صنعتی یا کارگاه‌ها، تابلوهای برق فعال باید با حصار یا علائم هشدار دهنده مشخص شوند تا از دسترسی افراد غیرمجاز جلوگیری گردد.

6. کار تیمی و نظارت:

• همراهی (Buddy System): در صورت امکان، به خصوص هنگام انجام کارهای حساس یا در ولتاژهای بالا، از کار انفرادی خودداری کرده و حتماً یک نفر دیگر به عنوان ناظر و کمک در محل حضور داشته باشد.
• ارتباط مؤثر: هماهنگی لازم بین اعضای تیم و ارتباط شفاف در مورد مراحل کار و هشدارهای احتمالی ضروری است.

7. مدیریت اضطراری:

• آشنایی با روش‌های کمک‌های اولیه: آشنایی با روش‌های اولیه کمک‌های پزشکی در صورت برق‌گرفتگی (مانند روش تنفس مصنوعی).
• شماره‌های تماس اضطراری: در دسترس بودن شماره‌های تماس آتش‌نشانی، اورژانس، و مسئولین ایمنی.
• تجهیزات اطفاء حریق: وجود کپسول‌های آتش‌نشانی مناسب برای حریق‌های الکتریکی (مانند کپسول CO2 یا پودر خشک) در نزدیکی تابلوهای برق.

جمع‌بندی:

رعایت این اصول ایمنی، یک ضرورت مطلق است و نباید به هیچ عنوان نادیده گرفته شود. ایمنی در کار با برق، یک فرهنگ است که باید در تمام سطوح سازمان نهادینه شود. با پیروی از این دستورالعمل‌ها، می‌توانیم محیطی امن‌تر برای خود و دیگران فراهم آوریم و از بروز حوادث ناگوار جلوگیری کنیم.
