اگر در حال راهاندازی یا ارتقای یک تابلو برق صنعتی، ساختمانی یا حتی پروژههای نیمهصنعتی هستید، احتمالاً با دو قطعهی کلیدی روبهرو شدهاید: فیوز مینیاتوری و کنتاکتور. این دو قطعه هرکدام وظیفهای متفاوت دارند؛ اما در کنار هم میتوانند ایمنی، کنترل و عملکرد مطمئن مدارهای الکتریکی را تضمین کنند.
در این مقاله قصد داریم با زبانی ساده و کاملاً کاربردی، توضیح دهیم که فیوز مینیاتوری دقیقاً چه میکند، چه زمانی باید از آن استفاده شود، چگونه درست انتخاب میشود و چه تفاوتی با فیوزهای دیگر دارد. همچنین در بخشهای بعدی خواهیم دید که کنتاکتور چگونه مدار را کنترل میکند، چه نکات مهمی در انتخاب و نصب دارد و چه اشتباهاتی میتواند باعث خرابی یا حتی خطرات جدی شود.
این راهنما برای کسانی نوشته شده که به دنبال محتوای سئو شده واقعی و در عین حال راهنمای عملی هستند؛ یعنی نه فقط تعریف کلی، بلکه اطلاعاتی که هنگام خرید، نصب و عیبیابی به درد بخورد.
چرا مقاله درباره فیوز مینیاتوری و کنتاکتور اهمیت دارد؟
در بسیاری از خرابیهای تابلو برق، مشکل از «یک قطعه مشخص» نیست؛ بلکه از عدم تناسب انتخاب یا اشتباه در جایگذاری و تنظیم است. فیوز مینیاتوری معمولاً نقش محافظت در برابر اتصال کوتاه و اضافهبار را دارد، در حالی که کنتاکتور وظیفهی فرماندهی و قطع و وصل بارهای قدرت (مثل موتور، هیتر، پمپ، کمپرسور و…) را انجام میدهد.
به همین دلیل، اگر فیوز درست انتخاب نشود یا کنتاکتور با توان بار یا جریان نامی مناسب کار نکند، ممکن است:
- مدار بیش از حد داغ شود
- فیوز بهصورت بیمورد یا دیرهنگام عمل کند
- کنتاکتور زودتر از موعد بسوزد
- در لحظهی استارت موتور، مدار ناپایدار شود
- و در نهایت، هزینه تعمیر بالا رود و زمان از دست برود

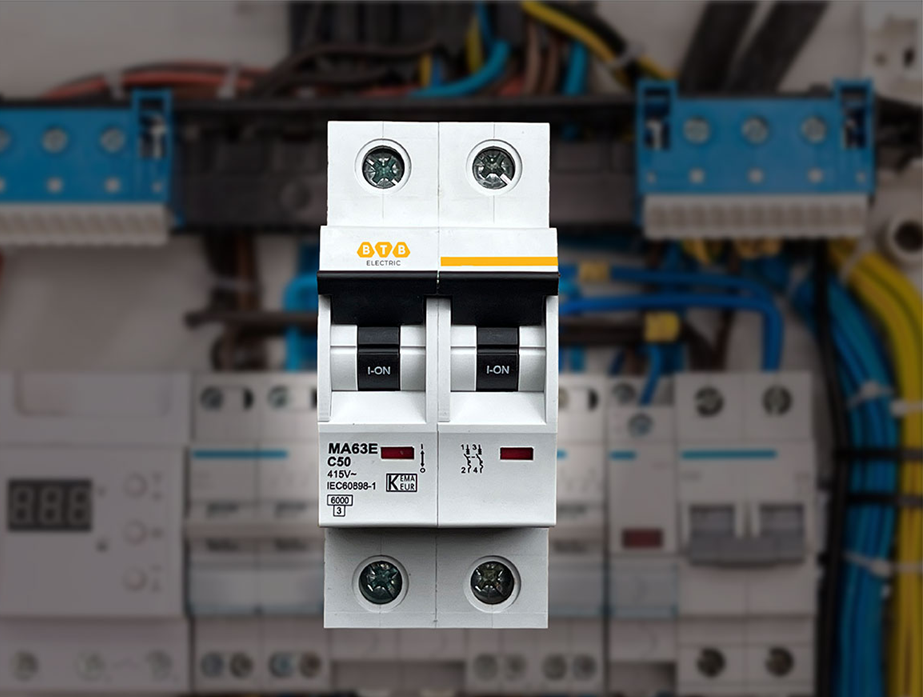

فیوز مینیاتوری چیست و چه کاربردهایی در تابلو برق دارد؟ (شروع متن سئو شده)
فیوز مینیاتوری یکی از قطعات اصلی در هر تابلو برق است که وظیفهاش محافظت از مدار در برابر خطاهای الکتریکی است. وقتی جریان از حد مجاز فراتر میرود یا اتصال کوتاه رخ میدهد، فیوز باید سریع و با رفتار مشخص عمل کند تا از آسیب رسیدن به کابلها، کلیدها، تجهیزات فرمان و در نهایت خود مصرفکننده جلوگیری شود. خیلی از افراد وقتی صحبت از حفاظت الکتریکی میشود فقط به این فکر میکنند که «فیوز بسوزد یعنی درست کار کرده»، اما واقعیت این است که عملکرد درست فیوز مینیاتوری یعنی قطع بهموقع و متناسب با نوع خطا؛ بهطوری که نه مدار بیدلیل دچار خاموشی شود و نه آنقدر دیر قطع کند که خسارت جدی ایجاد گردد.
در تابلوهای روشنایی و مصارف عمومی، فیوز مینیاتوری معمولاً برای حفاظت از مدارهای مختلف به کار میرود؛ یعنی برای اینکه اگر در یکی از شاخهها مشکلی ایجاد شد، همان بخش آسیب ببیند و کل تابلو از کار نیفتد. این موضوع بهخصوص در پروژههای ساختمانی، مراکز اداری و فروشگاهها اهمیت زیادی دارد. در این شرایط، وجود فیوز مینیاتوری کمک میکند تا برقرسانی تا حد ممکن پایدار بماند و عیبیابی هم سادهتر شود. اما کاربرد فیوز مینیاتوری فقط محدود به ساختمان نیست؛ در تابلوهای صنعتی نیز معمولاً نقش آن در حفاظت مدارهای توزیع و بعضی بخشهای فرمان پررنگ است، چون در محیط صنعتی، خطاهای لحظهای و اضافهجریانها میتوانند به سرعت به تجهیزات گرانقیمت آسیب بزنند.
نکته مهم این است که فیوز مینیاتوری با اینکه اندازه کوچک و ظاهری ساده دارد، ولی رفتار حفاظتی آن دقیقاً طبق استاندارد و منحنیهای مشخص تعریف میشود. به زبان سادهتر، فیوز مینیاتوری قرار نیست فقط «قطع کند»؛ بلکه باید در شرایطی که جریان افزایش پیدا میکند، با زمان مناسب قطع کند. در اضافهجریانهای کوتاهمدت، بعضی فیوزها ممکن است فرصت بدهند تا شرایط به حالت عادی برگردد، اما در اتصال کوتاه باید خیلی سریعتر عمل کنند. همین تفاوت در منحنی عملکرد باعث میشود فیوز مینیاتوری برای کاربردهای مختلف انتخاب شود؛ مثلاً در مدارهایی که احتمال جریان راهاندازی یا نوسان وجود دارد، باید نوع مناسب فیوز انتخاب گردد تا از قطع بیمورد جلوگیری شود.
اگر بخواهیم نگاه کاربردیتری داشته باشیم، فیوز مینیاتوری معمولاً در مدارهایی دیده میشود که میتوانند با خطاهای رایج مثل اتصال کوتاه، اضافهبار ناشی از گرفتگی بار، خرابی یک مصرفکننده یا ایراد در کابل مواجه شوند. در بسیاری از مواقع، کاربر با تجربه متوجه میشود که یک فیوز «میپرد» و تصور میکند مشکل از کل تابلو است؛ در حالی که اگر انتخاب و سیمبندی درست انجام شده باشد، فیوز مینیاتوری باید دقیقاً همان مدار دارای خطا را جدا کند. بنابراین فیوز مینیاتوری هم نقش حفاظتی دارد و هم نقش مدیریتی: یعنی کمک میکند خطا کوچک بماند و اثرش به کل سیستم گسترش پیدا نکند.
همچنین باید توجه داشت که در کنار قطعات حفاظتی دیگر، فیوز مینیاتوری بخشی از زنجیره ایمنی تابلو برق است. هرکدام از این قطعات جایگاه مشخصی دارند و اگر این جایگاه با قطعه اشتباه پر شود، کل سیستم از نظر ایمنی و عملکرد ممکن است دچار اختلال شود. برای همین است که انتخاب فیوز مینیاتوری و هماهنگی آن با سایر تجهیزات مهم مثل کنتاکتور، کلید حرارتی، رلهها و حتی کابل و مقاطع سیم، به اندازه خودِ فیوز اهمیت دارد.
در ادامه این مقاله، به این میرسیم که «کنتاکتور دقیقاً چه کاری انجام میدهد» و چرا در کنار فیوز مینیاتوری، این دو قطعه معمولاً در طراحی تابلوهای برق به شکل مکمل دیده میشوند. چون در یک سیستم واقعی، فیوز فقط منتظر خطا نمیماند؛ بلکه باید در کنار روش کنترل و قطعوصل بار توسط کنتاکتور، یک هماهنگی درست ایجاد کند تا هم ایمنی حفظ شود و هم عملکرد تجهیزات بهینه بماند.

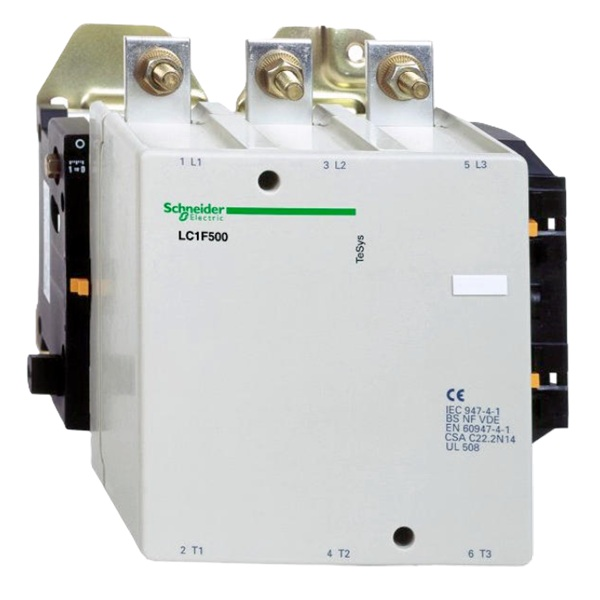

کنتاکتور چیست و چرا در مدارهای قدرت و فرمان استفاده میشود؟
کنتاکتور یک کلید برقی است که وظیفهاش قطع و وصل مدار قدرت با یک فرمان الکتریکی (معمولاً از مدار فرمان کمقدرت) است. به زبان سادهتر، شما با یک فرمان کوچک میتوانید یک مسیر جریان سنگین را کنترل کنید. همین ویژگی باعث میشود کنتاکتور در تابلوهای برق، بهخصوص در مدارهایی که راهاندازی و توقف مکرر دارند، به یک انتخاب استاندارد تبدیل شود.
در یک تابلو واقعی، دو بخش اصلی را باید در نظر گرفت: مدار فرمان و مدار قدرت. مدار قدرت معمولاً شامل مسیر برق برای مصرفکننده است؛ مثلاً موتور، پمپ، فن، کمپرسور، هیتر یا هر بار دیگر. در مقابل، مدار فرمان شامل تجهیزاتی است که فرمان روشن/خاموش شدن را صادر میکنند؛ مثل شستیها (استارت/استاپ)، کلید اتومات/دستی، تایمر، رلههای حفاظتی، یا خروجیهای PLC و اتوماسیون. کنتاکتور این دو بخش را پل میکند: مدار فرمان فرمان میدهد، اما مدار قدرت را خود کنتاکتور قطع و وصل میکند.
یکی از مهمترین دلایل استفاده از کنتاکتور این است که بتوان بار را به شکل کنترلشده روشن و خاموش کرد. در مدارهای ساده ممکن است یک کلید دستی کار کند، اما در بسیاری از کاربردهای صنعتی و حتی نیمهصنعتی، روشن/خاموش کردن باید سریع، قابل تکرار و قابل برنامهریزی باشد. در نتیجه کنتاکتور علاوه بر کنترل، نقش اصلی در مدیریت عملکرد تابلو دارد: شما میتوانید توالی راهاندازی را تعیین کنید، محدودیتها را اعمال کنید، و خطاها را با منطق حفاظتی قطع کنید.
از نگاه فنی، داخل کنتاکتور یک مکانیزم کنتاکت قدرت وجود دارد که جریان اصلی را عبور میدهد و همچنین یک سیستم فرمان (کوئل یا بوبین) که با دریافت ولتاژ فرمان، کنتاکتهای قدرت را درگیر میکند. وقتی بوبین فعال میشود، کنتاکتها بسته میشوند و جریان وارد بار میشود؛ وقتی ولتاژ بوبین قطع میشود، کنتاکتها باز میشوند و جریان قطع میگردد. این یعنی کنتاکتور در واقع یک تجهیز «فرمانپذیر» برای قطع و وصل بار است.
اما اینجا یک نکته کلیدی وجود دارد: کنتاکتور فقط باید در حالت پایدار خوب کار کند، بلکه باید در شرایط راهاندازی و حتی در لحظات قطع، از نظر الکتریکی قابل اعتماد باشد. بسیاری از بارها مثل موتورهای الکتریکی، بارهای القایی هستند و در لحظه استارت رفتار متفاوتی دارند. معمولاً جریان راهاندازی موتور چند برابر جریان نامی است و همین موضوع میتواند باعث داغ شدن کنتاکتها، افزایش سایش مکانیزم یا ایجاد قوس الکتریکی در هنگام قطع شود. بنابراین کنتاکتور باید مطابق با نوع بار و شرایط کاری انتخاب شود؛ انتخابی که فقط بر اساس «ولتاژ سیستم» یا «جریان مصرفکننده روی پلاک» انجام شود، معمولاً کافی نیست.
برای انتخاب درست کنتاکتور، چند معیار مهم وجود دارد. اول از همه جریان نامی کنتاکتور و همچنین توان/رده کاری برای بارهای مشخص است. در تابلوهای موتور، معمولاً باید به کلاس بهرهبرداری و توان قابل تحمل کنتاکتور در چرخههای کاری توجه شود. دوم، ولتاژ بوبین اهمیت دارد. بوبین کنتاکتور ممکن است برای ولتاژهای مختلف طراحی شود (مثلاً ۲۲۰ ولت AC، ۲۴ ولت DC و…)، بنابراین باید ولتاژ مدار فرمان با آن هماهنگ باشد. سوم، تعداد پل کنتاکتور است: در مدارهای سهفاز معمولاً کنتاکتورهای سه پل رایجاند، ولی در برخی کاربردهای خاص ممکن است دو پل یا تک پل هم استفاده شود. علاوه بر اینها، در بسیاری از کنتاکتورها کنتاکتهای کمکی نیز وجود دارد که برای مدار فرمان بسیار مهم است. این کنتاکتهای کمکی به شما اجازه میدهند فرمانها را قفل و اینترلاک کنید یا بازخورد وضعیت بدهید؛ مثلاً اگر یک کنتاکتور فعال شد، کنتاکتور دیگری غیرفعال شود یا یک رله فرمان وارد مدار شود.
در عمل، هماهنگی کنتاکتور با مدار حفاظت، بخش مهمی از طراحی تابلو است. برای مثال، اگر شما کنتاکتور را برای بار مناسب انتخاب کنید ولی حفاظت درست نباشد، ممکن است در صورت رخ دادن خطا، کنتاکتور تحت تنش قرار بگیرد. بنابراین کنتاکتور معمولاً باید در کنار تجهیزات حفاظتی کار کند. در این مقاله تمرکز ما روی ارتباط «کنتاکتور و فیوز مینیاتوری» است، اما برای درک دقیقتر، باید بدانید وظیفه اصلی کنتاکتور «کنترل و قطع و وصل» است؛ در حالی که فیوز مینیاتوری وظیفه «محافظت در برابر خطا و قطع مدار در شرایط خطر» را دارد. یعنی اگر در مدار اضافهجریان یا اتصال کوتاه رخ دهد، فیوز باید زنجیره حفاظت را کامل کند تا آسیب از مدار قدرت به تجهیزات بالا دستی یا کابلها منتقل نشود و همچنین از وارد شدن خسارت جدی به کنتاکتور جلوگیری شود.
این ارتباط در کاربردهای ساختمانی هم دیده میشود. مثلاً اگر در یک تابلو ساختمانی، پمپ یا فن با کنتاکتور راهاندازی میشود، در زمان راهاندازی و قطع، جریان و شرایط الکتریکی روی کنتاکتور اثر میگذارد. بنابراین استفاده از فیوز مینیاتوری مناسب در کنار این ساختار کمک میکند که خطاهای الکتریکی سریعاً مهار شوند و تابلو در شرایط غیرعادی دچار خسارت گسترده نشود. در پروژههای صنعتی هم این هماهنگی حتی حساستر است چون تنوع بارها، چرخههای کاری و احتمال خطا بیشتر است و هزینه خرابی تجهیزات معمولاً بالا است.
در نهایت، چیزی که باید هنگام طراحی و اجرا مدنظر داشته باشید این است که کنتاکتور یک قطعه «انتخابی» است، نه یک قطعه صرفاً جایگزین. انتخاب درست یعنی اینکه کنتاکتور بتواند هم جریان کاری بار و هم شرایط راهاندازی را تحمل کند، هم با مدار فرمان شما سازگار باشد، و هم با تجهیزات حفاظتی هماهنگ کار کند. وقتی این سه مورد رعایت شوند، کنتاکتور بهعنوان یک جزء قابل اعتماد در تابلو برق عمل میکند؛ یعنی قطع و وصلها دقیق انجام میشوند، عمر کنتاکتور افزایش پیدا میکند و احتمال خرابیهای زودهنگام کاهش مییابد.
هماهنگی فیوز مینیاتوری و کنتاکتور: چطور درست انتخاب کنیم تا هم ایمنی بالا برود هم عمر تجهیزات کم نشود؟
وقتی صحبت از تابلو برق میشود، خیلی وقتها مشکل از «خرابی یک قطعه» شروع نمیشود؛ بلکه از ناهماهنگی بین قطعات آغاز میشود. فیوز مینیاتوری و کنتاکتور هر دو نقش مهمی دارند، اما نقش آنها متفاوت است: فیوز مینیاتوری برای حفاظت در برابر خطا طراحی شده و باید در شرایط اضافهجریان یا اتصال کوتاه، مدار را قطع کند؛ کنتاکتور هم وظیفه قطع و وصل بار را بر عهده دارد و باید توان و شرایط کاری بار (خصوصاً جریان راهاندازی) را تحمل کند. هماهنگی این دو یعنی اینکه در زمانهای عادی، مدار پایدار کار کند و در زمانهای خطا، حفاظت به شکل درست عمل کند.
اولین نکته این است که فیوز مینیاتوری قرار نیست همهی مشکلات را حل کند و کنتاکتور هم قرار نیست در شرایط خطای شدید جای حفاظت را بگیرد. اگر فیوز خیلی بزرگ انتخاب شود، ممکن است اتصال کوتاه یا اضافهجریان با تأخیر قطع شود یا اصلاً بهموقع قطع نکند؛ در این حالت حرارت و تنش روی کنتاکتور بالا میرود و حتی ممکن است قبل از اینکه فیوز واکنش نشان دهد، کنتاکتها آسیب ببینند. برعکس، اگر فیوز خیلی کوچک انتخاب شود، ممکن است در زمان راهاندازی یا شرایط گذرا (مثل لحظه استارت موتور) زودتر از موعد عمل کند و باعث شود مدار بیدلیل خاموش شود؛ در نتیجه کارکرد درست تجهیزات مختل میشود و مصرفکنندهها مدام از کار میافتند.
در همین نقطه موضوع منحنی عملکرد فیوز مینیاتوری اهمیت پیدا میکند. فیوزهای مینیاتوری معمولاً با منحنیهای مختلف (مثل B یا C و… بسته به استاندارد و مدل) ساخته میشوند تا رفتارشان در برابر جریانهای گذرا مشخص باشد. در کاربردهایی که جریان راهاندازی بار میتواند چند برابر جریان نامی باشد (مثل موتور)، باید فیوزی انتخاب شود که در زمان استارت، مدار را بیجهت قطع نکند، اما در اتصال کوتاه و خطا همچنان سریع و ایمن عمل کند. این یعنی هماهنگی فیوز با ماهیت بار (و در نتیجه با کنتاکتور) یک تصمیم صرفاً سلیقهای نیست؛ تصمیمی است که باید به شرایط واقعی کار نزدیک باشد.
نکته دوم به بخش مدار قدرت مربوط میشود. معمولاً فیوز مینیاتوری در مسیر ورودی یا شاخههای مدار قرار میگیرد تا اگر مشکلی در یکی از شاخهها رخ داد، آن شاخه (یا به شکل مناسبتر بخش مشخصی) جدا شود. اگر در طراحی، فیوز در جایی قرار بگیرد که خطاهای واقعی را پوشش ندهد، ممکن است فیوز به جای اینکه مشکل را قطع کند، بار اضافی تحمل کند و دیر عمل کند. از طرف دیگر، اگر کنتاکتور روی بار نصب شده و وظیفه قطع و وصل همان بار را دارد، فیوز باید به گونهای انتخاب شود که در لحظههای بحرانی، انرژی خطا کمتر به سمت تجهیزات منتقل شود. این دقیقاً همان مفهوم هماهنگی حفاظتی است: محافظت باید «بهموقع» و «درست» انجام شود.
نکته سوم هماهنگی به بخش مدار فرمان هم مربوط میشود. گاهی کاربران فکر میکنند چون فیوز مینیاتوری در مسیر قدرت است، پس ارتباطی با مدار فرمان ندارد. اما در سیستم واقعی، قطع شدن برق یا افت ولتاژ میتواند روی وضعیت مدار فرمان اثر بگذارد و باعث شود کنتاکتور رفتارهای غیرمنتظره نشان دهد؛ مثلاً فرمان قطع شود، قفلها باز شوند یا سیستم ریست گردد. بنابراین انتخاب فیوز و سیمبندی صحیح در مسیرها، به شکل مستقیم در عملکرد فرمان هم تأثیر میگذارد، حتی اگر فاز قدرت را قطع کند. همین موضوع باعث میشود اجرای صحیح و انتخاب دقیق، در عمل به همان اندازه مهم باشد که انتخاب تئوری درست انجام شده است.
از طرف دیگر، باید توجه داشت که کنتاکتور معمولاً در یک چرخه کاری مشخص استفاده میشود. اگر تعداد دفعات قطع و وصل زیاد باشد یا شرایط قطع بار القایی سختتر باشد، کنتاکتور به مراقبت بیشتری نیاز دارد. در چنین شرایطی فیوز مینیاتوری باید بهگونهای عمل کند که قرار نباشد کنتاکتور را در معرض خطاهای سنگین رها کند. یعنی در خطاهای شدید، فیوز باید سریع قطع کند تا کنتاکتور کمتر در قوس و تنش الکتریکی باقی بماند. این یعنی طول عمر کنتاکتور تا حد زیادی وابسته به کیفیت هماهنگی حفاظتی است.
یک اشتباه رایج در پروژههای ساختمانی این است که مردم یا نصابها برای «آسانتر شدن کار» یا «اینکه زود نپرد»، فیوز را بالاتر میگیرند. نتیجه معمولاً این است که در زمان خطاهای واقعی، فیوز دیر قطع میکند و شدت آسیب بیشتر میشود. از طرف دیگر اشتباه رایج در برخی پروژههای صنعتی این است که برای اینکه «حتماً حفاظت شود»، فیوز را بیش از حد کوچک انتخاب میکنند و در استارتها (بهخصوص وقتی موتور راهاندازی میشود) فیوز به شکل بیدلیل عمل میکند. در نهایت این هم میتواند به ضرر سیستم باشد چون تجهیزات مدام ریست میشوند و استهلاک مکانیکی/الکتریکی افزایش پیدا میکند.
بنابراین راهکار درست این است که هنگام انتخاب، سه عامل اصلی را همزمان در نظر بگیرید:
- ماهیت بار (مقاومتی یا القایی؛ مثل موتور و پمپ)
- شرایط جریان در لحظه راهاندازی و رفتار گذرا
- ظرفیت و منحنی عملکرد فیوز مینیاتوری و همچنین توان کنتاکتور برای قطع و وصل
اگر این سه مورد با هم هماهنگ شوند، معمولاً سیستم سه ویژگی مهم پیدا میکند: اول اینکه در شرایط عادی، قطع بیمورد رخ نمیدهد. دوم اینکه در اتصال کوتاه و خطا، حفاظت به سرعت انجام میشود. سوم اینکه کنتاکتور کمتر تحت تنش الکتریکی ناشی از خطا قرار میگیرد و عمر آن بیشتر میشود.
نکات نصب، سیمبندی و اشتباهات رایج در استفاده از فیوز مینیاتوری و کنتاکتور
بعد از اینکه فیوز مینیاتوری و کنتاکتور را درست انتخاب کردید، مرحلهای که خیلی تعیینکنندهتر از چیزی است که در ظاهر به نظر میرسد، نصب اصولی و سیمبندی درست است. در عمل، بسیاری از خرابیها یا عملکردهای ناخواسته—مثل قطعهای بیموقع، داغ شدن کنتاکتورها، یا حتی سوختن مسیر—نه از «بد بودن قطعه»، بلکه از اشتباهات اجرایی ناشی میشوند. در این بخش سعی میکنم دقیقاً همان مواردی را بگویم که معمولاً در تابلوهای ساختمانی و صنعتی باعث دردسر میشوند.
اولین نکته، ظرفیت و انتخاب کابل و سطح مقطع است. فیوز مینیاتوری و کنتاکتور وقتی خوب کار میکنند که کابلها هم توان عبور جریان را داشته باشند. اگر سطح مقطع کابل پایین باشد، حتی با فیوز درست هم در شرایط بار و مخصوصاً در زمانهای گذرا، حرارت روی کابل بیشتر از حد مجاز میشود و در نتیجه هم کابل تحت استرس قرار میگیرد و هم اتصالات ممکن است داغ کنند. داغ شدن ترمینالها یا شُل بودن بستها، خود میتواند به یک مسیر مقاومتدار تبدیل شود و جریان مؤثر/گرمایش را بالا ببرد. بنابراین قبل از بستن، باید کابل مناسب نوع بار، طول مسیر و شرایط نصب انتخاب شود و سپس اتصالات با گشتاور درست و بدون لقی انجام شوند.
نکته دوم کیفیت اتصالات است. در تابلوهای واقعی، محل پیچها، ترمینالها و نقاط اتصال، بیشترین احتمال خرابی را دارد. اگر فیوز مینیاتوری یا کنتاکتور به درستی فیکس نشده باشد یا سر سیم تمیزکاری و قلعاندود/کابلشو مناسب انجام نشده باشد، در لحظههای جریان بالا (استارت موتور، فرمان وصل) ممکن است قوس یا گرمایش موضعی شکل بگیرد. این گرمایش موضعی معمولاً به مرور باعث تغییر رنگ، بوی سوختگی، شل شدن پیچ و در نهایت قطعی میشود. در نتیجه، حتی اگر قطعات انتخابی صحیح باشند، اجرای ضعیف میتواند کل طراحی حفاظتی را بیاثر کند.
سومین نکته به ترتیب و جایگذاری مدار حفاظتی مربوط است. فیوز مینیاتوری باید در جای صحیح در مدار قرار بگیرد تا در صورت خطا، همان بخشی قطع شود که باید قطع شود. جابجایی یا نصب نادرست باعث میشود خطا از مسیر اشتباه عبور کند یا حفاظتی که انتظار داریم رخ بدهد، رخ ندهد. همچنین اگر مدارها به شکل نامنظم سیمکشی شده باشند، گاهی خطاهای اتصال کوتاه بین شاخهها یا بین مدار فرمان و قدرت رخ میدهد که هم کنتاکتور و هم مدار فرمان را تحت تاثیر قرار میدهد.
یکی دیگر از موارد مهم، همخوانی مدار فرمان با قطع مدار قدرت است. در عمل، وقتی فیوز مینیاتوری مسیر قدرت را قطع میکند، ممکن است مدار فرمان هم بیبرق شود یا برخی مدارهای کمکی همچنان تغذیه شوند. اگر طراح و نصاب این موضوع را پیشبینی نکنند، ممکن است کنتاکتور در وضعیت نامطمئن قرار بگیرد. برای جلوگیری از این اتفاق، باید سیمبندی مدار فرمان دقیق باشد، مسیرهای فرمان و قدرت تفکیک شود و اینترلاکها و منطق کنترلی متناسب با ساختار شما طراحی شده باشد. حتی یک سیم اضافه یا برداشت اشتباه روی ریلها میتواند منجر به فرمانهای ناخواسته یا عدم Reset صحیح شود.
در بخش کنتاکتور، یک اشتباه رایج در تابلوهای صنعتی و حتی نیمهصنعتی این است که کنتاکتورها تحت بارهای ناهمگون یا با تنظیمات نامناسب استفاده میشوند؛ ولی این بار هم خرابی از خود قطعه نیست—از شرایط عملیاتی و اجرای نادرست است. مثلاً اگر کنتاکتور را روی بار موتور نصب کردهاید، باید مطمئن شوید مدار قدرت و مسیر اتصال به شکل صحیح به کنتاکتهای مناسب وصل شده است. در لحظه راهاندازی، جریان میتواند بسیار بالا باشد و اگر سیمبندی یا ترمینالبندی ضعیف باشد، داغی میتواند زودتر از حد انتظار اتفاق بیفتد. همچنین اگر کنتاکتور برای تعداد دفعات قطع و وصل مورد نیاز شما انتخاب نشده باشد، حتی با فیوز درست ممکن است کنتاکتور زودتر از عمر مفید دچار افت کارایی شود؛ این مورد بیشتر در کاربردهای فن، پمپ، سیستمهای تهویه و خطوطی که سیکل روشن/خاموش دارند دیده میشود.
حالا به سراغ رایجترین مشکلها میرویم: قطعهای بیموقع. قطع ناخواسته معمولاً از دو دسته علت میآید: یکی اینکه خطای واقعی رخ میدهد (مثلاً اتصال ضعیف، نشتی، اضافهبار واقعی)، و دیگری اینکه حفاظت یا اجرای مدار درست هماهنگ نشده است. گاهی قطع شدن فیوز ناشی از نوسانهای لحظهای یا جریانهای گذرا است. اگر بارهای شما موتورهای القایی یا ترکیبی از بارهای مختلف باشند، در لحظه استارت جریان گذرا بیشتر میشود. اگر فیوز مینیاتوری انتخابی و منحنی آن با ماهیت بار و جریانهای گذرا همخوانی نداشته باشد، ممکن است در استارت هم قطع اتفاق بیفتد. اما اگر انتخاب فیوز صحیح باشد، باز هم قطعهای بیموقع میتواند ناشی از اتصالات شُل، کابل ضعیف، یا بستن غیراصولی باشد که عملاً شرایطی شبیه خطا ایجاد میکند.
در مورد داغ شدن کنتاکتور نیز، معمولاً سه عامل نقش پررنگ دارند: بار بیشتر از ظرفیت کنتاکتور، تعداد سیکلهای زیاد بدون انتخاب مناسب، و در نهایت اجرای سیمبندی. خصوصاً اگر ترمینالها درست بسته نشوند یا در مسیرهای جریان، مقاومت اضافی ایجاد شود، داغی موضعی رخ میدهد. این داغی به شکل قوسهای ریز در زمان قطع و وصل تشدید میشود و باعث میشود عمر کنتاکتها سریعتر کاهش یابد. بنابراین اگر کنتاکتور داغ میشود، صرفاً به «خراب بودن کنتاکتور» فکر نکنید؛ اول اتصالها و کیفیت بستن را بررسی کنید.
یک نکته دیگر درباره مدارهای چندتایی: در پروژههای ساختمانی و صنعتی، چند کنتاکتور و چند شاخه ممکن است کنار هم کار کنند. در این حالت، سیمکشی نامنظم یا نزدیک بودن مسیرهای قدرت و فرمان—بهخصوص در حضور نویزهای الکتریکی—میتواند باعث اختلال در مدار فرمان شود. اختلال در مدار فرمان یعنی احتمال فرمانهای اشتباه، قطع شدنهای عجیب، یا حتی گیر کردن حالت کنتاکتور. پس تفکیک مسیرها، استفاده از کابل مناسب، و رعایت اصول تابلوکشی (مثل نظم فازها، مسیرگذاری استاندارد و عایقکاری صحیح) اهمیت زیادی دارد.
فیوز مینیاتوری و کنتاکتور وقتی بهترین عملکرد را دارند که فقط از نظر «مدل و آمپر» درست انتخاب نشده باشند، بلکه درست نصب شوند، درست سیمبندی شوند و درست هماهنگ با مدار فرمان و قدرت کار کنند. اگر در هر مرحله، اتصال شُل، کابل نامناسب، جایگذاری غلط حفاظتی یا تداخل در مدار فرمان رخ دهد، امکان دارد حتی با قطعات خوب هم سیستم به مشکل بخورد.
چکلیست انتخاب و خرید فیوز مینیاتوری و کنتاکتور (ساختمانی و صنعتی) + جمعبندی راهنمای کاربرد
در پایان مقاله، بهتر است یک راهنمای جمعوجور اما دقیق داشته باشید که هم برای خریدار (انتخاب درست قبل از سفارش) مفید باشد، هم برای تکنسین/مجری (برای جلوگیری از خطاهای نصب). چون همانطور که در بخشهای قبل گفتیم، مشکل خیلی وقتها از «اشتباه در انتخاب» نیست؛ از «عدم هماهنگی» بین قطعات و شرایط واقعی کار تابلو است. این بخش دقیقاً برای همین است.
برای انتخاب فیوز مینیاتوری، اول از همه باید مشخص کنید مدار شما چه نوع باری را تغذیه میکند. بارهای مقاومتی مثل المنتها معمولاً رفتار سادهتری دارند، اما بارهای القایی مثل موتور، پمپ و فن در لحظه راهاندازی جریان گذرا بالاتری ایجاد میکنند. پس اگر فیوز را بدون توجه به رفتار راهاندازی انتخاب کنید، ممکن است در زمان استارت یا بعد از چند سیکل، قطعهای بیمورد رخ دهد. در مقابل، اگر فیوز را بیش از حد بزرگ انتخاب کنید، در خطای اتصال کوتاه یا اضافهجریان، حفاظت آنطور که باید سریع عمل نمیکند و نتیجه میتواند داغ شدن و آسیب به مسیر قدرت یا تجهیزات تابلو باشد.
قدم بعدی، بررسی هماهنگی با مدار فرمان و ساختار تابلو است. فیوز مینیاتوری در مسیر قدرت قرار میگیرد، اما اثرش به رفتار کل سیستم هم میرسد: وقتی خطا رخ میدهد و فیوز قطع میکند، مدار فرمان ممکن است هم قطع شود یا وضعیتهای کنترلی به هم بریزد. بنابراین باید مطمئن شوید طراحی تابلو به گونهای است که با قطع شدن برق، کنتاکتور یا سیستم کنترل وارد وضعیت ناایمن نشود. در یک نگاه عملی، هر بار که فیوز یا کلید حفاظتی قطع میشود باید رفتار سیستم قابل پیشبینی باشد.
برای انتخاب کنتاکتور، معیار اصلی توان/جریان کاری نیست؛ معیار اصلی این است که کنتاکتور باید «شرایط واقعی» را تحمل کند: تعداد دفعات قطع و وصل، نوع بار، و مهمتر از همه جریان راهاندازی. در کاربرد موتورهای الکتریکی، جریان استارت میتواند چند برابر جریان نامی شود و همین لحظههای پرتنش است که روی عمر کنتاکتها و کیفیت قطع اثر میگذارد. پس اگر کنتاکتور فقط به اندازه جریان نامی انتخاب شود، ممکن است تحت سیکلهای استارت و شرایط قطع، عمر کوتاهتری پیدا کند. همچنین ولتاژ بوبین کنتاکتور باید دقیقاً با ولتاژ مدار فرمان شما همخوانی داشته باشد تا کنتاکتور در شرایط واقعی بهدرستی درگیر و آزاد شود.
حالا میرسیم به بخش طلایی: هماهنگی فیوز مینیاتوری و کنتاکتور. هماهنگی یعنی در زمانهای عادی، نه فیوز بیدلیل قطع کند و نه کنتاکتور زیر تنشهای بیش از ظرفیت قرار بگیرد؛ و در زمان خطا، فیوز به موقع مدار را قطع کند تا انرژی خطا به تجهیزات پایینتر آسیب نرساند. اگر این هماهنگی برقرار نباشد، ممکن است شما فیوز درست داشته باشید اما چون کنتاکتور برای جریانهای گذرا و چرخه کاری انتخاب نشده، در نهایت کنتاکتور بسوزد. یا برعکس، کنتاکتور مناسب انتخاب شده باشد اما اگر فیوز درست عمل نکند، تجهیزات دیگر (کابل، ترمینالها یا حتی خود کنتاکتور) در شرایط خطر قرار بگیرند.
یک چکلیست کوتاه خرید و انتخاب میتواند این شکل باشد:
- نوع بار را مشخص کنید: مقاومتی یا القایی (موتور/پمپ/فن)
- جریان نامی بار را از روی پلاک/دیتاشیت استخراج کنید
- رفتار راهاندازی را لحاظ کنید: جریان استارت و امکان وجود جریان گذرا
- فیوز مینیاتوری را با منحنی مناسب و مقدار درست انتخاب کنید تا در استارت بیجهت قطع نکند و در خطا سریع واکنش نشان دهد
- کنتاکتور را بر اساس جریان کاری و شرایط قطع و وصل (و نه فقط آمپر نامی) انتخاب کنید
- ولتاژ بوبین کنتاکتور با ولتاژ مدار فرمان شما مطابقت داشته باشد
- هنگام سیمبندی، از کابل با سطح مقطع درست، اتصالات تمیز و محکم، و تفکیک مسیر قدرت و فرمان استفاده کنید
- برای پروژههای پرتعداد (صنعتی)، به تعداد سیکلها و چرخه کاری توجه ویژه داشته باشید
